١١-٢-٥-١ الزامات عمومی كسب شاخص تكمیلی صنعتی سازی
١١-٢-٥-١-١ در صورت تأمین كلیه الزامات عمومی، طراحی و اجرایی ساختمانهای غیر انبوه كوچك، موضوع بندهای ١١-٢-٢ تا ١١-٢-۴ شاخص تكمیلی صنعتی سازی از رابطه (١١-٢-١) برآورد میشود.
١١-٢-۵-١-٢ برای برآورد شاخص تکمیلی صنعتیسازی باید علاوه بر مدارک خواسته شده؛ روش اجرایی سازه، همراه با نقشههای نصب قطعات پیش ساخته؛ ترتیب و توالی انجام عملیات؛ جزییات مصالح بخشهای سفت كاری، نازک كاری و تأسیسات؛ و روشهای انتقال آب و فاضلاب ارایه شود.
١١-٢-٥-١-٣ هر یک از الزامات كسب شاخص تكمیلی صنعتی سازی، اگر تنها برای بخشی از ساختمان تامین شده باشد، امتیاز تعیین شده برای آن الزام، باید به تناسب اندازه آن بخش، نسبت به كل تعلق گیرد.
١١-٢-٥-٢ الزامات بخش طراحی كسب شاخص صنعتی سازی

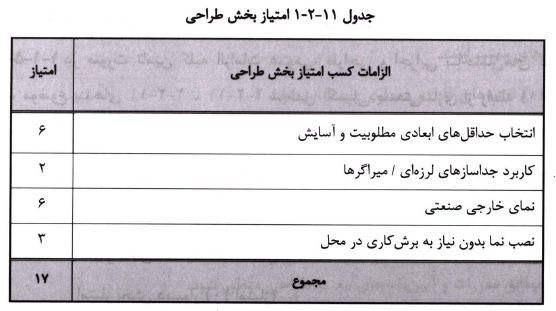

١١-٢-٥-٢-١ امتیاز بخش طراحی، برحسب ملاحظات انجام شده در طراحی، باید از جدول ١١-٢-١ محاسبه شود.
توضیح: انتخاب حداقلهای ابعادی مطلوبیت وآسایش برای فضاهای مسكونی، باید طبق نشریه ض-۵۶۶ مركز تحقیقات راه، مسكن وشهرسازی و برای سایر فضاها، طبق مقررات وآیین نامههای معتبر باشد.
توضیح: شیشههای نما باید از مصالحی انتخاب وبه گونه ای طراحی شوند كه مشكل ایمنی ایجاد نشود.
١١-٢-۵-٣ الزامات بخش سازه كسب شاخص صنعتی سازی

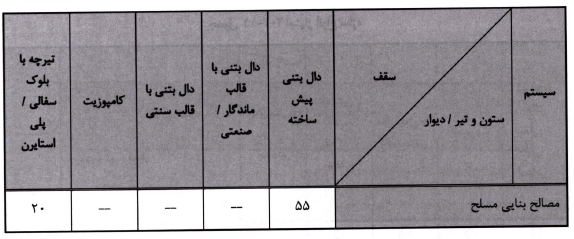

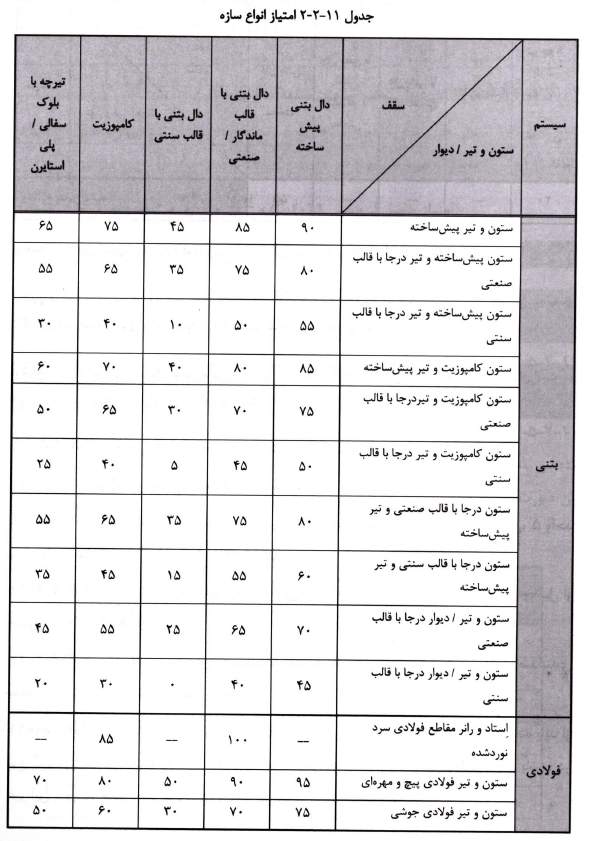

١١-٢-٥-٣-١ امتیاز بخش سازه بر حسب نوع سازه، روش اجرایی ومساحت آن باید از رابطه (١١-٢-٢) محاسبه شود.
توضیح: سقف ھای پیش دال و عرشه فولادی در گروه "دال بتنی با قالب ماندگار" قرار می گیرند.
توضیح: دیوار سازه ای بتنآرمه با قالب عایق ماندگار (ICF) وسیستم نیمه پیش ساخته با صفحات بتن پاششی سه بعدی (۳D پانل) در گروه "ستون و تیر / دیوار درجا با قالب صنعتی" قرار می گیرند.
توضیح: امتیاز مندرج برای مصالح بنایی مسلح، مشروط به رعایت ضوابط مبحث هشتم مقررات ملی ساختمان است. در غیر این صورت، امتیاز صفر برای أن، منظور میشود.
١١-٢-۵-٣-٢ سازەهای چوبی تمام پیشساخته، ١٠٠ امتیاز دارد.
١١-٢-۵-٣-٣ سازەهای چوبی با قطعات پیشساخته، ٩٠ امتیاز دارد.
١١-٢-۵-٣-۴ با خم ماشینی آرماتور در اجزای بتنی درجا، آجری و بلوک سیمانی مسلح، ٥ واحد به امتیاز حاصل از جدول ١١-٢-٢ اضافه میشود.
١١-٢-۵-٣-۵ با استفاده از روش های پیش تنیدگی در سقفهای بتنی، ١٠ واحد به امتیاز حاصل از جدول ١١-٢-٢ اضافه میشود.
١١-٢-٥-٣-۶ روش قاب سبک فولادی با سقفهای سبك غیربتنی، مشروط بر رعایت صدابندی مطابق مبحث هجدهم مقررات ملی ساختمان، ١٠٠ امتیاز دارد.
١١-٢-۵-٣-٧ در صورت استفاده از بلوک پلی استایرنی در سقفهای تیرچه بلوک، این ماده باید از نوع كندسوز مطابق استاندارد ASTM و با تایید مركز تحقیقات راه، مسكن و شهرسازی باشد؛ در غیر این صورت، امتیاز صفر برای آن، منظور میشود.
١١-٢-۵-٣-٨ به منظور تعیین امتیاز سایر شیوههای ساخت سازه که در این قسمت بررسی نشدەاند، باید از مركز تحقیقات راه، مسكن و شهرسازی استعلام شود.
١١-٢-۴-۵ الزامات بخش دیوار کسب شاخص صنعتی سازی

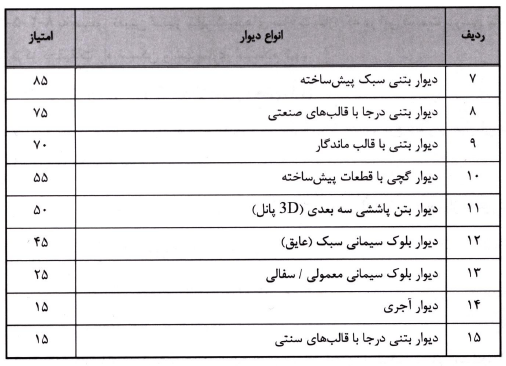

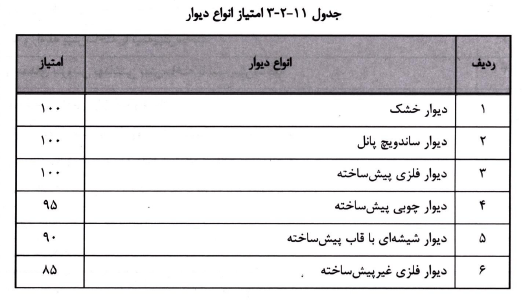

١١-٢-۴-۵-١ امتیاز بخش دیوار، اعم از سازەای و غیرسازه ای، بر حسب نوع دیوار و طول آن باید از رابطه (١١-٢-٣) محاسبه شود.
١١-٢-٥-۴-٢ با خم ماشینی آرماتور در دیوارهای بتنی درجا آجری و بلوك سیمانی مسلح، ٣ واحد به امتیاز دیوار مورد نظر در جدول ١١-٢-٣ اضافه میشود.
١١-٢-٥-۴-٣ در صورت استفاده از هسته پلی استایرنی در ساندویچ پنلها، این ماده باید از نوع كندسوز مطابق استاندارد ASTM و با تایید مركز تحقیقات راه، مسكن و شهرسازی باشد؛ در غیر این صورت، امتیاز صفر برای آن، منظور میشود.
١١-٢-٥-۵ الزامات كسب سایر موارد اجرایی شاخص تكمیلی صنعتی سازی
توضیح: پله و راه پله پیش ساخته و نیمه پیش ساخته موقت ویژه دوره ساخت باید ضوابط مبحث دوازدهم مقررات ملی ساختمان را تامین نماید.

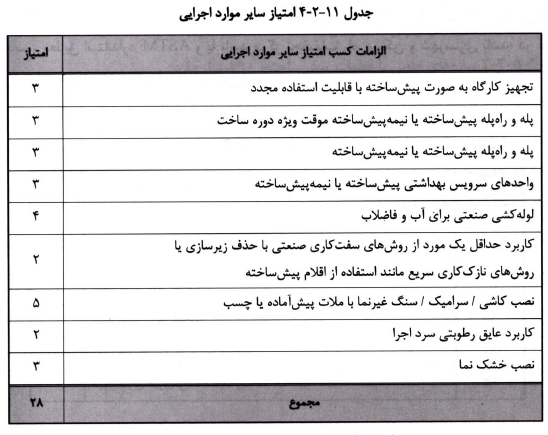

١١-٢-٥-٥-١ امتیاز بخش "سایر موارد اجرایی" باید از جدول ١١-٢-۴ محاسبه شود.
