١١-٣-٥-١ الزامات عمومی كسب شاخص تكمیلی صنعتی سازی

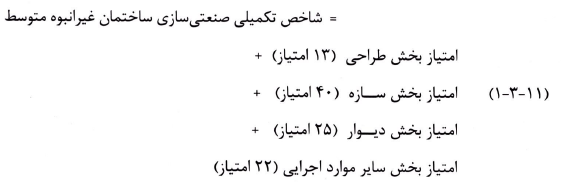

١١-٣-٥-١-١ در صورت تامین كلیه الزامات عمومی، طراحی واجرایی، موضوع بندهای ١١-٣-٢ تا ١١-٣-۴، شاخص تكمیلی صنعتی سازی ساختمانهای غیرانبوه متوسط، باید از رابطه (١١-٣-١) محاسبه شود.
١١-٣-٥-١-٢ برای برآورد شاخص تكمیلی صنعتی سازی ساختمان باید علاوه بر مدارک خواسته شده؛ روش اجرایی سازه، همراه با نقشههای نصب قطعات پیش ساخته؛ ترتیب و توالی انجام عملیات اجراء جزییات مصالح بخشهای سفت كاری، نازك كاری و تاسیسات ارایه شود.
١١-٣-٥-١-٣ هر یك از الزامات كسب شاخص تكمیلی صنعتی سازی، اگر تنها برای بخشی از ساختمان تامین شده باشد، امتیاز تعیین شده برای آن الزام، باید به تناسب اندازه آن بخش نسبت به كل تعلق گیرد.
توضیح: انتخاب حداقلهای ابعادی مطلوبیت وآسایش برای فضاهای مسكونی، باید طبق نشریه ض-۵۶۶ مركز تحقیقات راه، مسكن وشهرسازی و برای سایر فضاها، طبق مقررات وآیین نامههای معتبر باشد.
١١-٣-۵-٢ الزامات بخش طراحی كسب شاخص تكمیلی صنعتی سازی

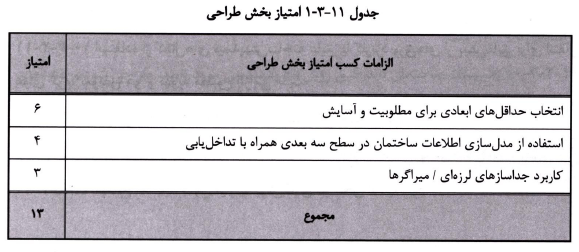

١١-٣-٥-٢-١ امتیاز بخش طراحی، برحسب ملاحظات انجام شده در طراحی، باید از جدول ١١-٣-١ محاسبه شود.
١١-٣-۵-٣ الزامات بخش سازہ کسب شاخص تکمیلی صنعتی سازی
توضیح: سقفهای پیش دال وعرشه فولادی در گروه "دال بتنی با قالب ماندگار" قرار می گیرند.
توضیح: دیوار سازه ای بتنآرمه با قالب عایق ماندگار (ICF) و سیستم نیمه پیشساخته با صفحات بتن پاششی سه بعدی (۳D پانل) در گروه "ستون و تیر / دیوار درجا با قالب صنعتی" قرار می گیرند.

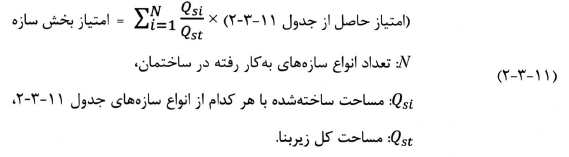

١١-٣-٥-٣-١ امتیاز بخش سازه بر حسب نوع سازه، روش اجرایی و مساحت ساخت آن باید از رابطه (١١-٣-٢) محاسبه شود.

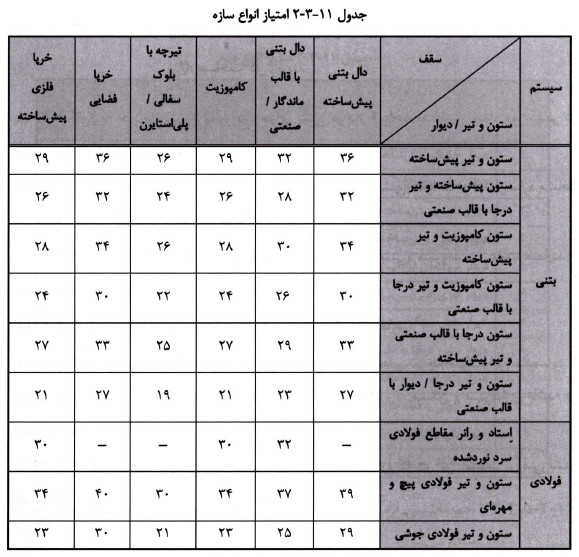

١١-٣-۵-٣-٢ به خم ماشینی آرماتور در اجزای بتنی درجا، ٢ واحد به امتیاز سازه مورد نظر در جدول ١١-٣-٢ اضافه میشود.
١١-٣-۵-٣-٣ با استفاده از روش های پیش تنیدگی در سقفهای بتنی، ۵ واحد به امتیاز سازه متناظر در جدول جدول ١١-٣-٢ اضافه میشود.
١١-٣-٥-٣-۴ روش قاب سبك فولادی با سقفهای سبك غیربتنی، مشروط بر رعایت صدابندی مطابق مبحث هجدهم مقررات ملی ساختمان، ٣٥ امتیاز دارد.
١١-٣-٥-٣-۵ سازههای چوبی با قطعات پیش ساخته، ٣٠ امتیاز دارد.
١١-٣-۵-٣-۶ در صورت استفاده از بلوک پلی استایرنی در سقفهای تیرچه-بلوك، این ماده باید از نوع كندسوز مطابق استاندارد ASTM و با تایید مركز تحقیقات راه، مسكن و شهرسازی باشد، در غیر این صورت، امتیاز صفر برای آن، منظور میشود.
١١-٣-٥-٣-٧ به منظور تعیین امتیاز سایر شیوههای ساخت سازه كه در این قسمت بررسی نشده است، باید از مركز تحقیقات راه، مسكن و شهرسازی استعلام شود.
١١-٣-۴-۵ الزامات بخش دیوار كسب شاخص تكمیلی صنعتی سازی

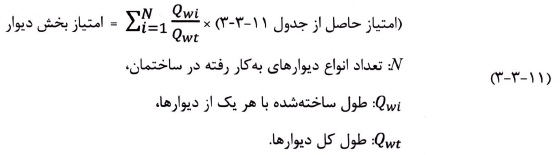

١١-٣-۴-۵-١ امتیاز بخش دیوار که کلیه دیوارهای سازەای و غیرسازەای را دربر میگیرد، بر حسب نوع دیوار و طول آن باید از رابطه (١١-٣-٣) محاسبه شود.

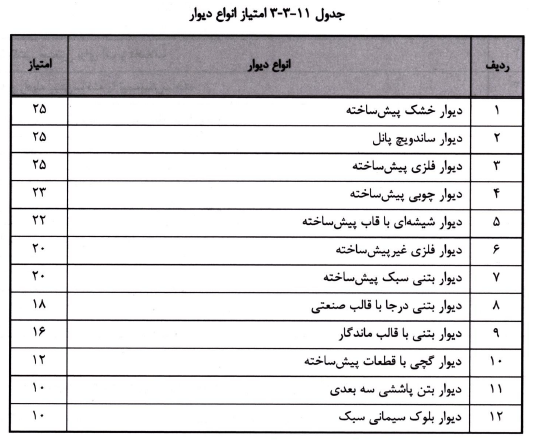

۱۱-٣-۴-۵-٢ با خم ماشینی آرماتور در دیوارهای بتنی درجا، ٣ واحد به امتیاز دیوار مورد نظر در جدول ١١-٣-٣ اضافه میشود.
١١-٣-٥-۴-٣ در صورت استفاده از هسته پلی استایرنی در ساندویچ پنل ها، این ماده باید از نوع كندسوز مطابق استاندارد ASTM و با تایید مركز تحقیقات راه، مسكن و شهرسازی باشد؛ در غیر این صورت، امتیاز صفر برای آن، منظور میشود.
١١-٣-٥-٥ الزامات كسب سایر موارد اجرایی

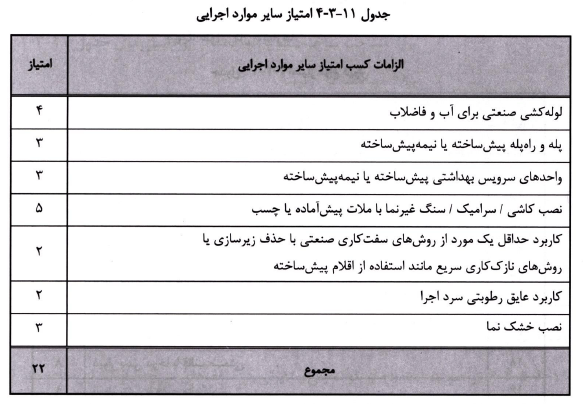

١١-٣-۵-۵-١ امتیاز بخش سایر موارد اجرایی باید از مجموع امتیازات به دست آمده از جدول ١١-۳-۴ محاسبه شود.
