سطح مقطع هادی حفاظتی، باید با توجه به شرایط زیر انتخاب شود:
الف) قطع مطمئن کلید حفاظتی مدار در حداقل جریان اتصال کوتاه فاز به هادی حفاظتی در زمان مجاز
ب) تحمل حداکثر جریان اتصال کوتاه با توجه به زمان قطع کلید (حدا کثر ۵ ثانیه).

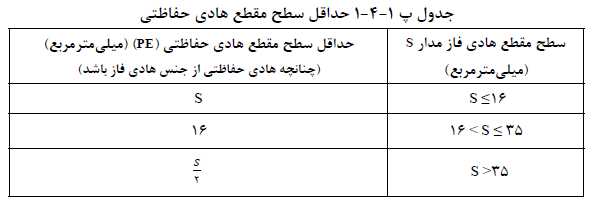

پ ١-۴-١ در صورت رعایت بندهای الف وب و انجام محاسبات لازم برای تعیین سطح مقطع هادی حفاظتی بر اساس استاندارد ۵۷-۵-۶۰۳۶۴ IEC، نتایج به دست آمده از محاسبات مبنای تعیین سطح مقطع هادی حفاظتی قرار خواهد گرفت. در غیر اینصورت و عدم انجام محاسبات و یا عدم تأمین شرایط فوق الذكر، جدول شماره پ ١-۴-١ مبنای تعیین حداقل سطح مقطع هادی حفاظتی خواهد بود.
پ ١-۴-٢ سطح مقطع هادی حفاظتی - خنثی (PEN) نباید از ١٠ میلیمتر مربع برای هادی مس و ١۶ میلیمتر مربع برای هادی آلومینیومی كمتر باشد (ردیف پ ١-٢-٢).
چنانچە جنس هادی حفاظتی از جنس هادی فاز نباشد در این حالت حداقل سطح مقطع هادی حفاظتی باید دارای هدایت الكتریكی برابر هادی هم جنس به دست آمده از جدول شماره پ١-۴-١ باشد.
پ ١-۴-٣ برای هادی حفاظتی- خنثی رعایت ردیف های (پ ١-٣-١ تا پ ١-٣-٨) نیز الزامی است.
پ ١-۴-۴ برای مدارهایی که هادی حفاظتی (PE) آن همراه مدار (رشته ای از کابل یا رشته ای از یک مدار در داخل لوله) نبوده و در یك مسیر و به صورت جدا اجرا شده باشد، سطح مقطع آن نباید از مقادیر زیر کوچکتر باشد:
الف) ۲/۵ میلیمتر مربع برای هادی مسی یا ١۶ میلیمترمربع برای هادی آلومینیومی، اگر هادی حفاظتی از حفاظت مکانیکی کافی برخوردار باشد.
ب) ۴ میلیمترمربع برای هادی مسی یا ١۶ میلیمترمربع برای هادی آلومینیومی، اگر هادی حفاظتی از حفاظت مکانیکی پرخوردار نباشد.
پ ١-۴-۵ هادی های حفاظتی (PE) همراه مدار (مدارهای داخل لوله ومجراها) باید هادی عایقدار باشند. در موارد دیگر نیز مانند مدارهای داخل کانال و سینی و نردبان کابل ها، به منظور حفاظت در برابر خوردگی و امکان شناسایی آن هادی لازم مینماید که از هادی عایقدار برای هادی حفاظتی (PE) استفاده شود.
پ ١-۴-۶ در صورت اجبار، چنانچه هادی حفاظتی به صورت مشترک برای دو یا چند مدار مورد استفادہ قرار گیرد، باید سطح مقطع هادی حفاظتی معادل با بزرگترین سطح مقطع هادی حفاظتی مدارها انتخاب گردد.
تصویر ۱
