حریم شبکههای برق به قرار زیر است:

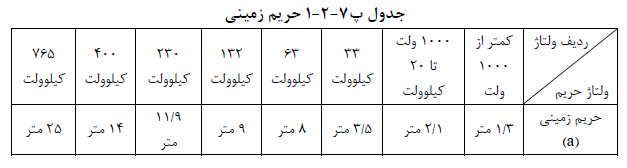

پ ٧-٢-١ حریم زمینی (a) ( شكل های شماره پ ٧-٢-١:١ وپ٧-٢-٢:١)
حریم زمینی شامل دو نوار در سطح زمین متصل به تصویر هادیهای جانبی خط هوایی روی زمین که عرض هر یک از این دو نوار در جدول شماره پ٧-٢-١ آمده است. برای این منظور به شكلهای شمارہ پ٧-٢-١:١ و پ٧-٢-٢:١ مراجعه شود.

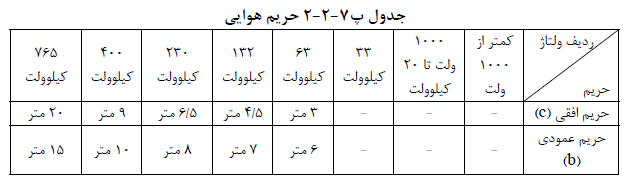

پ ٧-٢-٢ حریم هوایی (b,c) ( شکل های شمارہ پ٧-٢-١:١ و پ ٧-٢-٢:١)
حریم هوایی شامل دو حریم افقی و عمودی در اطراف هادی در هوا بوده که فواصل آن به شرح زیر تعریف میشود:
پ ٧-٢-٢-١ حریم افقی (c) ( شكل های شماره پ ٧-٢-١:١ و پ٧-٢-٢:١)
فاصله افقی در هوا از طرفین هادی که در شکل های شماره پ٧-٢-١:١ و پ٧-٢-٢:١ و همچنین در جدول شمارہ پ٧-٢-٢ آمده است.
پ ٧-٢-٢-٢ حریم عمودی (b) ( شکل های شمارہ پ٧-٢-١:١ و پ ٧-٢-٢:١)
فاصله عمودی در هوا از طرفین هادی كه در شكل های شماره پ٧-٢-١:١ و پ٧-٢-٢:١ و همچنین در جدول شمارہ پ٧-٢-٢ آمده است.
تبصره: موارد و مقادیر عنوان شده در پیوست شماره ا بر اساس مقررات شركت برق به هنكام تهیه این مبحث بودہ است. در هر حال ملاک عمل آخرین نسخه این مقررات خواهد بود.
پ ٧-٢-٣ استفاده و جایگزینی حریم هوایی به جای حریم زمینی در موارد خاص كه اعمال حریم زمینی ممكن یا دشوار باشد مانند وجود عوارض طبیعی، جنگل و كوه ودره وغیره در مسیر خط هوایی، به صورت موردی و با تصویب و صدور مجوز شركت برق امكان یذیر میباشد. در این حالت رعایت ٣٠٪ از حریم زمینی هم الزامی است.
تبصره: مقادیر حریم افقی (c) و عمودی (b)تا ولتاژ ٣٣ کیلوولت در جدول شماره پ٧-٢-٢ توسط شرکت برق به صورت موردی تعیین و اعلام میگردد.
پ ٧-٢-۴ حریم کابلهای برق مستغرق در آب و یا مدفون در زمین که امکان تداخل و تلاقی با ساختمان داشته باشد باید طبق دستورالعملهای شركت برق در نظر گرفته شود.
پ ٧-٢-۵ هر گونه احداث بنا و ایجاد تأسیسات صنعتی، مسکونی، مخازن، تأسیسات دامداری و یا باغ و یا درختكاری در مسیر وحریم زمینی (a) و هوایی (b-c) خطوط توزیع و انتقال نیروی برق (شکلهای شمارہ پ٧-٢-١:١ و پ ٧-٢-٢:١) ممنوع است.
پ ٧-٢-۶ اقداماتی از قبیل زراعت فصلی و كاشت درختان كم ارتفاع و احداث شبكه آبیاری و اقداماتی که در سطح زمین انجام گیرد مشروط به اینکه مانعی برای دسترسی به خطوط برق خط هوایی ایجاد ننماید با اجازهی کتبی شرکتهای برق منطقه ای بلامانع میباشد.
پ ٧-٢-٧ حدفاصل بین دو نوار طرفین خط هوایی (a)، جزو حریم زمینی میباشد (شكلهای شماره ب٧-٢-١:١ وپ٧-٢-٢:١).
پ ٧-٢-٨ فاصله خطوط هوایی و کابلهای زمینی در شبکههای توزیع برق شهری و همچنین خطوط تلفن و مخابرات، خطوط و شبكه لولههای آب، كاز و سوخت رسانی، راهآهن وغیره تابع ضوابط و دستورالعمل های شرکتهای مربوطه میباشد.
پ ٧-٢-٩ در خصوص حریم وفاصله كابل های شبکههای توزیع برق در داخل و محوطه ساختمان با تأسیسات آب وگاز به ردیف های ١٣-٧-٢-٧ تا ١٣-٧-٢-١٠ رجوع شود.
پ ٧-٢-١٠ حداقل فاصله تیر و یا دکل خط هوایی برای برق فشار ضعیف از خطوط شبكه گاز طبیعی در مسیرهای موازی و یا متقاطع برابر یك متر و برای برق فشار متوسط با ولتاژ ٢٠ کیلوولت برابر ٢ متر میباشد (مبحث ١٧ مقررات ملّی ساختمان).
تصویر ۱
تصویر ۲
