بند ۱۳-۹-۱ مبحث سیزدهم مقررات ملی ساختمان : طرح و اجرای تاسیسات برقی ساختمان ها (1395)

تأسیسات جریان ضعیف ساختمان در صورت نیاز طرح، شرایط کاربری، بهرەبرداری و غیره شامل هر یک از سیستم های زیر خواهد بود:

- سیستم تلفن

- مركز تلفن، مخابرات و ارتباطات

- سیستم اعلام حریق

- سیستم اعلام نشت گاز سوخت

- سیستم اعلام خطر گاز مونواكسیدكربن

- سیستم در بازكن و زنگ اخبار

- سیستم احضار

- سیستم صوتی واعلام خطر

- سیستم صوتی آنالوگ مراکز تجمع و همایش

- سیستم انتن مركزی تلویزیون وماهواره

- سیستم شبكه كامپیوتر وفن آوری اطلاعات (IT)

- سیستم مدیریت هوشمند ساختمان وسیستم مدیریت انرزی

- سیستم چندرسانەای

- سیستم تابلوهای نمایشگر دیجیتال و نمایش تصویری

- سیستم تلویزیون مداربسته (دوربین مداربسته – CCTV)

- سیستم كنترل تردد وحراستی

-سیستم اعلام و هشدار سرقت

- سیستم كنترل عبور و راه بندها

- سیستم حضور و غیاب

- سیستم ویدیو پروژکتور، سیستم های صوتی و تصویری ویژه

- سیستم های كنترل و ابزار دقیق

- سیستم ترجمە همزمان

- سیستم كنفرانس

- سیستم مدیریت پارکینگ

- سیستم صوتی دیجیتال مراکز تجمع و همایش

- سیستم تلفن آتش نشان

- سیستم شبكه فرمان حسگر (سنسور) زلزله

- سایر سیستم‌های دیگر که مورد نیاز ساختمان باشد.

١٣-٩-١-١ علاوه بر رعایت کلیە دستورالعمل‌ها و راهنمایی‌های سازندگان معتبر اینگونه سیستم‌ها و همچنین دستورالعمل‌ها و راهنمایی‌های سازمان هایی که ممکن است بر سیستم های یاد شده نظارت داشته باشند (شركت مخابرات، سازمان آتش نشانی وغیره) لازم است مقررات این فصل نیز رعایت شود. در صورت وجود مغایرت، به مقرراتی كه از نظر ایمنی ارجحیت دارد عمل خواهد شد.

تشخیص این ارجحیت با مقام مجری مقررات خواهد بود.

١٣-٩-١-١-١ در ساختمان های مسکونی، اداری خصوصی و ساختمان های اداری عمومی، که بنا به دلایل خاص و یا محدودیت های معماری و غیره، تأمین اتاق برق در طبقات ساختمان جهت نصب سیستم های جریان ضعیف امكان پذیر نباشد. پیش بینی تابلو و یا جعبه تجهیزات و یا ترمینال مستقل برای نصب اجزاء و تجهیزات هر یک از سیستم‌های جریان ضعیف در طبقات ساختمان و در محل های مناسب و به تعداد مورد نیاز، الزامی است.

١٣-٩-١-٢ مدارهای هر یک از سیستم‌های جریان ضعیف باید به طور مستقل کشیده شود. جز در مواردی که مجاز اعلام می‌شود، نباید با مدارهای سیستم‌های دیگر، به خصوص با مدارهای قدرت (روشنایی، پریز، موتور و غیره) یکجا کشیده شود.

تبصره: نباید از رشته‌های مختلف یک کابل یا هادی‌های کشیده شده در یک لوله، برای سیستم‌های مختلف یا مدارهای قدرت استفاده شود.

١٣-٩-١-٢-١ در موارد زیر میتوان از کشیدن مدارهای سیستم‌های ذکر شده به صورت یکجا در كنار هم استفاده كرد، مشروط به اینكه ولتاژ هیچ یك از هادی‌ها از ولتاژ اسمی عایق بندی هادی‌های جریان ضعیف مورد استفاده تجاوز نکند:

الف) تلفن، نمابر ونظایر آن

ب) زنگ اخبار، احضار، در بازكن

پ) خطوط ارتباطی سیستم اعلام حریق با مركز آتشنشانی یا پانل تكرار كننده (در صورت وجود)

١٣-٩-١-٣ کلیه مقررات عمومی مربوط به سیم کشی، کابل کشی مدارها و تجهیزات (بخشهای ١٣-٧ و ١٣-٨) در مورد مدارهای تأسیسات جریان ضعیف نیز نافذند.

١٣-٩-١-۴ کابل ها و یا سیم های مربوط به هر سیستم باید از نظر قطر و یا سطح مقطع و نوع و مشخصات آن برای سیستم مورد نظر، مناسب باشد.

١٣-٩-١-۵ دفن کابل های جریان ضعیف در زمین به شرطی مجاز خواهد بود که نوع و مشخصات كابل برای این كار مناسب باشد.

١٣-٩-١-۶ چنانچه کابل‌های سیستم‌های جریان ضعیف در یک کانال بصورت دفنی یا در یک مجرای بنایی و نظایر آن همراه با کابل‌های قدرت کشیده شوند، باید نوعی حصار بنایی (آجر، دیوار آجری، یا دال بتنی) آن‌ها را از هم جدا کند.

در کانال‌های کابل کشی و یا تونل هایی که مخصوص عبور کابل و لوله‌های سیستم‌های تأسیسات مكانیكی و غیره، تعبیه شدەاند و کابل‌های موجود در آن‌ها بر روی سینی، نردبان و یا رک مخصوص کشیده می شوند، میبایست حداقل ٣٠ سانتی متر فاصله بین كابل های غیر هم‌ولتاژ و همچنین بین کابل‌ها و لوله‌ها رعایت شود.

١٣-٩-١-٧ حداقل فاصله كابل های سیستم های جریان ضعیف وخطوط تلفن و مخابرات (غیرفیبر نوری) در مسیرهای موازی و یا متقاطع با خطوط شبكه گازطبیعی برابر ۴٠ سانتی متر بوده و در صورت استفاده از کابل‌های فیبر نوری برای سیستم‌های مذکور، حداقل فاصله در مسیرهای موازی برابر ۶٠ سانتیمتر و در مسیرهای متقاطع برابر ۴٠ سانتی متر خواهد بود (مبحث ١٧ مقررات ملّی ساختمان).

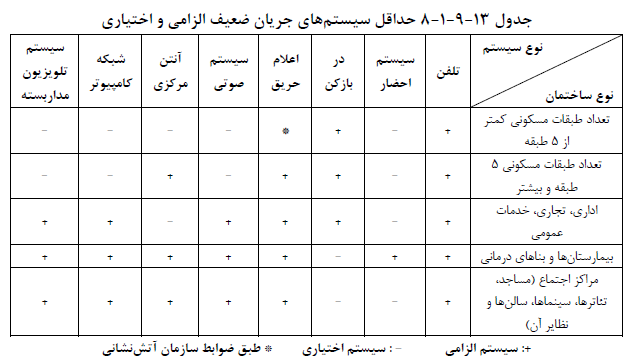

١٣-٩-١-٨ در ساختمان های طبقه بندی شده در جدول شماره ١٣-٩-١-٨، عمدەترین سیستم های جریان ضعیف الزامی و اختیاری تعیین گردیده است.

١٣-٩-١-٨-١ در همه ساختمان ها علاوه بر سیستم‌های مندرج در جدول شماره ١٣-٩-١-٨ از هر یک از سیستم‌های دیگر جریان ضعیف كه در ردیف ١٣-٩-١ ذكر شده است، با توجه به نیاز طرح و بهره برداری به عنوان سیستم های اختیاری می توان استفاده نمود. الزام به استفاده از بعضی از سیستم‌های اختیاری تابع مقررات، ضوابط و یا دستورالعمل‌های مربوطه خواهد بود.

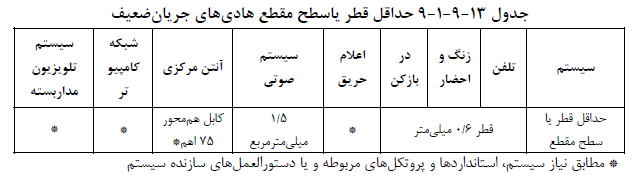

١٣-٩-١-٩ قطر یا سطح مقطع هادی های مربوط به هر یک از سیستم های جدول شماره ١٣-٩-١-٨ نباید از مقادیر داده شده در جدول شماره ١٣-٩-١-٩ كمتر باشد.

تبصره ١: حداقل قطر یا سطح مقطع هادی های اشاره شده در جدول شماره ١٣-٩-١-٩ مربوط به سیستم‌های جریان ضعیف از نوع متعارف (معمولی) می‌باشد.

تبصره ٢: نوع و مشخصات كابل‌ها ویا سیم های سیستم جریان ضعیف مورد اشاره در ردیف ١٣-٩-١ بر اساس نیاز سیستم، استانداردها و یا پروتکل های مربوطە و یا دستورالعمل سازندگان آن‌ها تعیین می‌گردد.
