١٣-١٠-۶-١ كلیات
الف) در لوله كشی تأسیسات مكانیكی ساختمان، لولهها باید طبق الزامات این بخش از مقررات عایق کاری شود.
ب) جنس عایق و روکش آن باید برای كار در دمای سیستم لوله كشی و شرایط محل نصب مناسب باشد. عایق لوله و نیز رو کش عایق، باید از جنس نسوختنی باشد. شاخص پیشروی شعلۀ آن حداكثر ٢٨ وشاخص كسترش دود آن حداكثر ٥٠، طبق استانداردهای ANSI/ASTM E۸۴ یا ۷۲۳ UL یا ۱۳۱-۴۱۰۲ DIN باشد.
(١) در لوله کشی هر منطقه از ساختمان، عایق و روکش آن باید از جنسی انتخاب شود که در مقررات مربوط به حفاظت از آن منطقۀ ساختمان در برابر آتش، تعیین ومقرر شده است.
(٢) استفاده از مواد و مصالح سوختنی، به عنوان عایق، رو کش عایق و مواد کمکی مانند چسب، نوارچسب و جز آنها، در عایق کاری مجاز نیست.
(٣) قسمت هایی از طول لوله که از دیوار آتش عبور میکند نباید عایق یا روکش عایق داشته باشد.
۱۴-١٠-۶-٢ ضخامت عایق

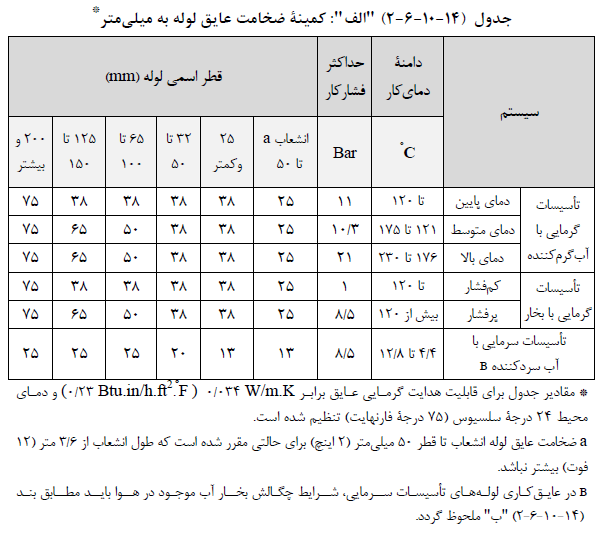

الف) جدول (١٣-١٠-۶-٢) "الف" کمینۀ ضخامت عایق لوله، در سیستمهای مختلف لوله کشی را نشان میدهد.
١) چنانچه الزامات عایق حرارتی لوله در این مبحث با مبحث نوزدهم متفاوت باشد الزامات سختگیرانه تر باید رعایت شود.
ب) اندازۀ ضخامت های دادہ شدہ در جدول (١۴-١٠-۶-٢) "الف" بدون در نظر گرفتن امکان چگالش بخار آب بر روی سطوح لوله و سطوح عایق لوله، تعیین شده است. در صورت احتمال چگالش بخار آب در سطوح خارجی لوله و سطوح عایق لوله، ضخامت عایق در هر مورد باید محاسبه شود و مورد تأیید قرار گیرد.
پ) اكر قابلیت هدایت گرمایی عایق با ۰/۰۳۴W/m.K ودمای محیط با ۲۴ درجة سلسیوس (٧٥ درجه فارنهایت)، كه جدول برای آن ها تنظیم شده است، متفاوت باشد، باید با روش های مهندسی مورد تأیید، مقادیر ضخامت خوانده شده از جدول (۱۴-١٠ -۶- ٢) "الف "تصحیح شود.
ت) اگر لوله در معرض یخ زدن قرار داشته باشد، برای جلوگیری از یخزدن سیّال داخل لوله، باید ضخامت عایق با روش های مهندسی مورد تأیید تصحیح شود و یا از روش مورد تأیید دیگری، جز عایقکاری، استفاده شود.
١۴-١٠-۶-٣ لزوم عایق كاری
الف) در موارد زیر لازم نیست لولهها عایق گرمایی شوند:
(١) در لوله کشی داخلی دستگاهها که لولهها در کارخانۀ سازنده عایق شده است.
(٢) در هر سیستم لوله كشی كه دمای سیّال داخل لولهها بین ۱۲/۸ تا ۴٠ درجة سلسیوس (۵۵ تا ١٠۴ درجۀ فارنهایت) است، مگر در شرایطی که امکان چگالش بخار آب بر روی سطح خارجی لوله وجود داشته باشد.
تصویر ۱
