١۴-٧-٢-١ كلیات
الف) آب گرم كن باید ظرفیت لازم برای تأمین آب گرم مصرفی ساختمان را داشته باشد.
١۴-٧-٢-٢ استاندارد
الف) آب گرم کن باید گواهی ساخت و آزمایش از یک مؤسسۀ دارای صلاحیت قانونی داشته باشد.

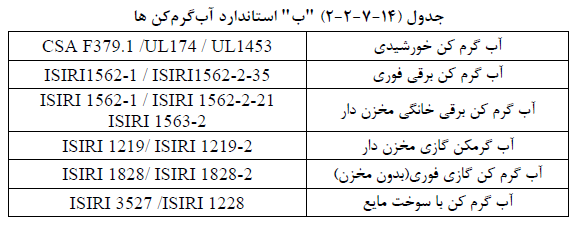

ب) ساخت آب گرمکن باید مطابق استانداردهای جدول ۱۴-٧-٢-٢ ب" باشد.
۱۴-٧-٢-٣ نصب
الف) آب گرم کن باید طبق دستورالعمل کارخانۀ سازندہ نصب گردد. فاصلۀ آب گرم کن با دیوارهای اطراف باید دستكم ٣٠٠ میلی متر (١٢ اینچ) باشد. در نصب آب گرم كن گازی باید علاوه بر دستورالعمل كارخانة سازنده، استانداردهای " شركت ملی گاز ایران" نیز رعایت شود.
ب) آب گرمکن در جایی باید نصب شود که بدون تخریب اجزای دایمی ساختمان، قابل برداشتن باشد.
پ) لوله كشی آب سرد وگرم وتخلیة شیر اطمینان آب گرم كن باید طبق الزامات مندرج در « مبحث شانزدهم، تأسیسات بهداشتی » انجام شود.
(١) لولۀ تخلیۀ شیر اطمینان و لولۀ تخلیۀ آب گرمكن نباید مستقیماً به شبكۀ فاضلاب متصل شود.
ت) دود کش آب گرم کنهای نفت سوز و گاز سوز باید با رعایت الزامات فصل یازدهم این مبحث طراحی و اجرا شود.
ث) هوای احتراق آب گرم کنهای نفت سوز و گاز سوز باید با رعایت الزامات فصل نهم این مبحث تأمین شود.
ج) گاز سوخت آب گرم کن گازی باید طبق الزامات مندرج در « مبحث هفدهم، لولهکشی گاز طبیعی» لوله کشی شود.
ح) كابل كشی برق وسیستم كنترل آب كرمكن برقی باید با رعایت الزامات « مبحث سیزدهم، طرح و اجرای تأسیسات برقی ساختمان ها » طراحی و اجرا شود.
۱۴-٧-٢-۴ كنترل و ایمنی
الف) آب گرم کن باید مجهز به کنترل كنندۀ خودكار دما مطابق استاندارد ساخت باشد. كنترل كنندة دمای آب گرم کن گازی باید مورد تأیید "شركت ملی گاز ایران" باشد.
آب گرم کن گازی فوری باید به كنترل كنندة دما، شیر خودكار كنترل جریان گاز، و سیستم جرقه زن و نظارت بر شعله مطابق استاندارد ملی ۱۸۲۸ ISIRI، مجهز باشد.
ب) آب گرم كن باید مجهز به شیر اطمینان فشار ودما، با فشار تنظیم شده ۱۰۳۵ كیلوپاسكال (١٥٠ پوند بر اینچ مربع) ودمای تنظیم شده ٩٩ درجه سلسیوس (٢١٠ درجة فارنهایت)، باشد. نصب هرگونه شیر بر روی لوله خروجی شیر اطمینان مجاز نیست. انتهای لوله تخلیه شیر اطمینان باید بدون دنده باشد و تا ٣٠٠ میلیمتری (١٢ اینچ) كف اتاق محل نصب ادامه یابد. اتصال این لوله به شبكۀ فاضلاب ساختمان مجاز نیست.
۱۴-٧-٢-٥ آب گرم كن باید به شیرتخلیه مجهز باشد. اندازة قطر شیرتخلیه باید طبق دستورالعمل کارخانۀ سازنده و دست کم برابر قطر دهانۀ تخلیه باشد.
١۴-٧-٢-۶ آب گرمکن باید با عایق گرمایی پوشانده شود، ضخامت عایق باید به اندازهای باشد که تلفات انرژی گرمایی از سطوح خارجی آبگرم کن از ۴۷ وات بر مترمربع (١۵ بی تی یو در ساعت بر فوت مربع) بیشتر نشود. در محاسبۀ اتلاف انرژی، دمای محیط محل نصب باید حداكثر ١٨ درجۀ سلسیوس در نظر گرفته شود.
١۴-٧-٢-٧ فشارکار مجاز آب گرم كن نباید از ١٠٣٨ کیلوپاسكال (١٨٠ پوند بر اینچ مربع) كمتر باشد.
١۴- ٧-٢-٨ ظرفیت آب گرم کن
ظرفیت ذخیرۀ آب گرم کن گازی مخزن دار باید دست کم برای هر واحد مسکونی یکخوابه ٧۵ لیتر (٢٠ گالن)، دوخوابه ١١٠ لیتر (٣٠ گالن) و سەخوابه ١۵٠ لیتر (۴٠ گالن)، باشد.
١۴-٧-٢-٩ ظرفیت آب گرمکن گازی فوری برای واحدهای مسکونی یک و دو خوابه باید دستکم ١٢ لیتر در دقیقه (۳/۲ گالن در دقیقه) و سه خوابه و بیشتر دست کم ١٩ لیتر در دقیقه (۵ گالن در دقیقه) باشد.
١۴-٧-٢-١٠ آبگرم کن هائی که از مبدلهای مبرد بہ آب برای گرم کردن آب گرم مصرفی استفاده می کنند باید از طرف سازنده برای این منظور توصیه شده باشد و گواهی ساخت و آزمایش تأیید شده توسط موسسۀ دارای صلاحیت قانونی داشته باشد.
١۴-٧-٢-١١ استفادہ از آب گرمکن برای گرم کردن ساختمان
الف) اگر آب گرم کن علاوه بر تهیه و ذخیرۀ آب گرم مصرفی، برای گرم کردن ساختمان هم به كار میرود، باید بوسیلۀ سازنده برای این منظور توصیه شده باشد و دارای گواهی ساخت و آزمایش باشد.
ب) ظرفیت آب گرم کن که برای تھیۀ آب گرم مصرفی و نیز گرم کردن ساختمان به کار میرود، باید به اندازهای باشد که بار گرمایی ساختمان موجب کاهش دمای آب گرم مصرفی مورد نیاز نشود.
پ) در آب گرم کنهای ویژه تهیه آب گرم مصرفی و تأمین انرژی گرمایی ساختمان، باید مدارهای لوله کشی آب گرم مصرفی و آب گرم کننده ساختمان مستقل و جدا از هم باشند.
ت) دستگاه مشترک تهیه آب گرم مصرفی و آب گرم كننده ساختمان باید مجهز به سیستم كنترل دمای آب گرم مصرفی باشد تا با وجود نیاز به دمای بالاتر برای گرم کردن ساختمان، دمای آب گرم مصرفی بیش از ۶٠ درجه سلسیوس (١۴٠ درجۀ فارنهایت) نشود.
١۴-٧-٢-١٢ دودکش آب گرم کن باید مطابق الزامات فصل یازدهم همین مبحث طراحی، ساخته و نصب شود.
تصویر ۱
