۶-۱۴-٢-١ كلیات
الف) فضاهایی از ساختمان که برای پلنوم هوای رفت، برگشت و تخلیه استفاده می شوند، باید به فضاهای خالی از انسان، مانند راهروهای زیرزمینی، داخل سقف كاذب یا كف كاذب طبقات، فضای زیر شیروانی و اتاق هوارسان، محدود شود.
(١) هر پلنوم باید به یک منطقه آتش ساختمان محدود شود.
(٢) در داخل پلنوم نباید دستگاههای با سوخت جامد، مایع یا گاز نصب شود.
۱۴-۶-٢-٢ ساخت پلنوم
الف) جدارهای پلنوم باید با آنچه برای مقاومت جدارهای ساختمان در برابر آتش مقرر شده است، مطابقت داشته باشد یا شاخص پیشروی شعله حداكثر ۲۵ وشاخص كسترش دود حداكثر ٥٠، طبق استاندارد ۷۲۳ UL یا (ASTM E۸۴)، داشته باشند.
(١) اگر پلنوم در بخشی از ساختمان واقع شده باشد که به عنوان یک منطقه آتش نمیباشد، پلنوم منطقه آتش محسوب نمیشود و لازم نیست جدارهای آن در برابر آتش مقاوم باشد.
(٢) در این حالت، عبور لوله، کانال هوا، کابل برق، عایق لوله و كانال و روكش آن از داخل پلنوم محدودیتی ندارد.
ب) مواد داخل پلنوم كه در معرض جریان هوا قرار دارند، باید از جنس نسوختنی باشند، یا شاخص پیشروی شعله حداكثر ۲۵ و شاخص كسترش دود حداكثر ٥٠، طبق استاندارد ۷۲۳ UL یا (ASTM E۸۴)، داشته باشند، جز در مواردزیر:
(١) مقاومت جنس لوله و کانال هوا، عایق لوله و عایق كانال هوا، و روكش عایق، در برابر آتش با آنچه برای جدارهای پلنوم مقرر شده، مطابقت داشته باشد؛
(٢) عایق كانال ولوله با پوشش مناسب برای جلوگیری از جدا شدن ذرات عایق حفاظت شده باشد.
(٣) عبور لولههای ترموپلاستیک از داخل پلنوم های مقاوم در برابر آتش در صورتی که لوله پر از آب باشد؛
(۴) عبور کابل برق از داخل پلنوم های مقاوم در برابر آتش در صورتی كه كابل با روكشی مقاوم در برابر آتش، به همان درجه که برای جدارهای پلنوم مقرر شده است، حفاظت شده باشد.
پ) اگر سطح داخلی جدارهای پلنوم با گچ اندود شده است، می توان برای عبور هوا از آن استفاده کرد، به شرطی كه دمای هوا از ٥٢ درجه سلسیوس (۱۲۵ درجه فارنهایت) بیشتر نباشد.
(١) دمای سطوح گچی داخل پلنوم باید کنترل شود که از دمای نقطه شبنم هوای داخل پلنوم بیشتر باشد.
(٢) پلنوم با سطوح داخلی گچی نباید برای جریان هوای سیستم های خنک كننده تبخیری مانند کولر آبی، به کار رود.
(٣) قرار گیری تجهیزات برقی دارای محفظه فلزی درون پلنوم مجازاست ولی چنانچه محفظه مذكور سوختنی باشدباید طبق استاندارد ۲۰۴۳ UL طبقه بندی و مجاز شناخته شده باشد.

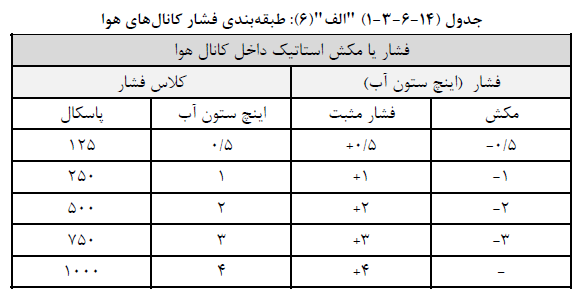

تصویر ۱

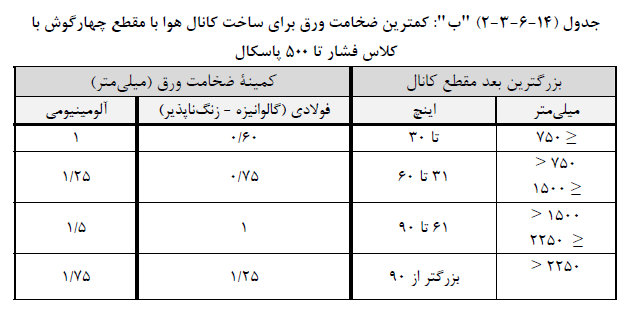

تصویر ۲

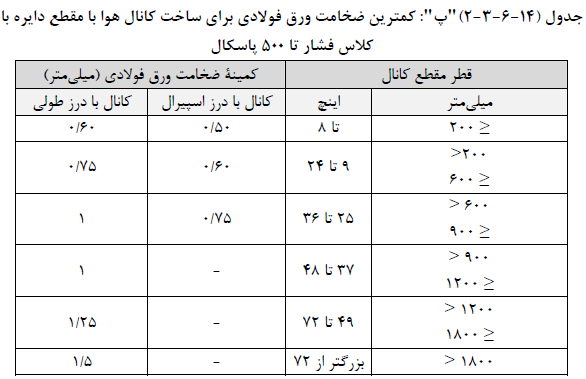

تصویر ۳
