در این قسمت ابعاد پیشنهادی چاه، چاهک، موتورخانه و کابین آسانسور ذکر گردیده است. این جدول مربوط به آسانسورهای ساختمان های دسته اول تا چهارم و آسانسورهای حمل خودرو میباشد.
توضیحات: این جدول ها ابعاد برخی از آسانسورها تا سرعت ۲/۵ متر بر ثانیه را پیشنهاد میدهد. ابعاد مربوط به سرعت های بالاتر و انواع دیگر آسانسورها باید از شرکت ها و مشاورین صاحب صلاحیت اخذ گردد. سرعت ۰/۴ متر بر ثانیه فقط برای آسانسورهای هیدرولیک و سرعت های ۱/۶ و ۲/۵ متر بر ثانیه فقط برای آسانسورهای کششی الکتریکی به کار می رود.
آسانسورهای ۳۷۵، ۳۰۰ و ۴۵۰ کیلوگرم فقط برای انتقال عادی مسافرین به کار می رود. ظرفیت ۶۰۰ کیلوگرم برای جابه جایی افراد با صندلی چرخدار و آسانسور ۱۰۰۰ کیلوگرم در ساختمان های مسکونی و بیمارستان ها برای حمل برانکارد با دسته های قابل جدا شدن کاربرد دارد.

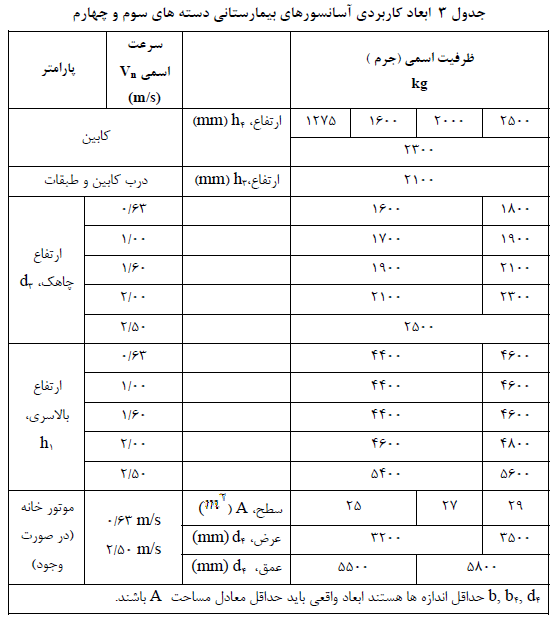

آسانسورهای ۱۶۰۰ و ۲۰۰۰ کیلوگرم برای حمل تختهای بیمارستانی در مراکز بیمارستانی و درمانی به کار می رود و ظرفیت ۲۵۰۰ کیلوگرم برای حمل تخت بیمارستانی به همراه مسافرین و وسایل پزشکی کاربرد دارد.
آسانسورهای کنار هم دارای چاه مشترک
الف - عرض کل چاه مشترک برابر با مجموع عرض چاههای هر آسانسور به علاوه ضخامت دیواره ها یا سازه های جداکننده است.
ب - ارتفاع چاهک برابر با ارتفاع سریعترین آسانسور موجود در چاه مشترک میباشد.
ج - حداقل ارتفاع کف آخرین توقف تا زیر سقف موتورخانه (بالاسری) برابر با ارتف اع بالاسری برای سریعترین آسانسور موجود در چاه مشترک میباشد.
تصویر ۱
تصویر ۲

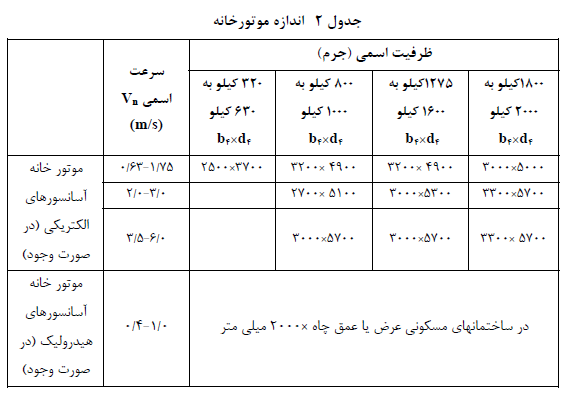

تصویر ۳
تصویر ۴

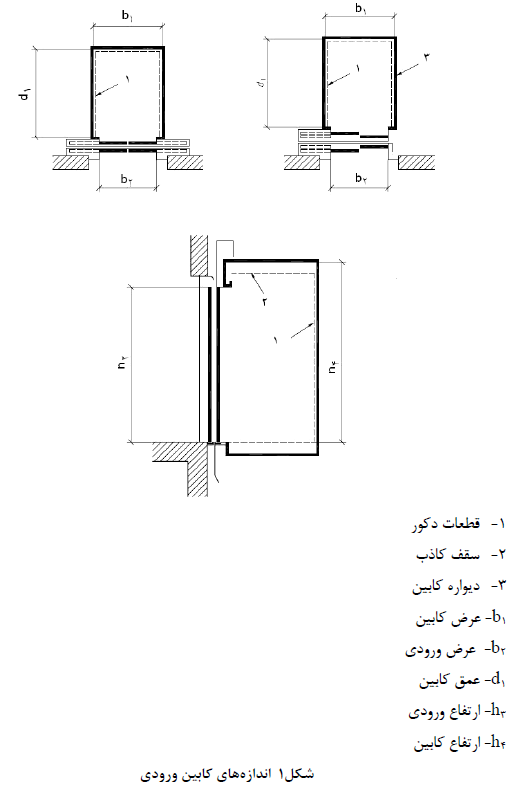

تصویر ۵

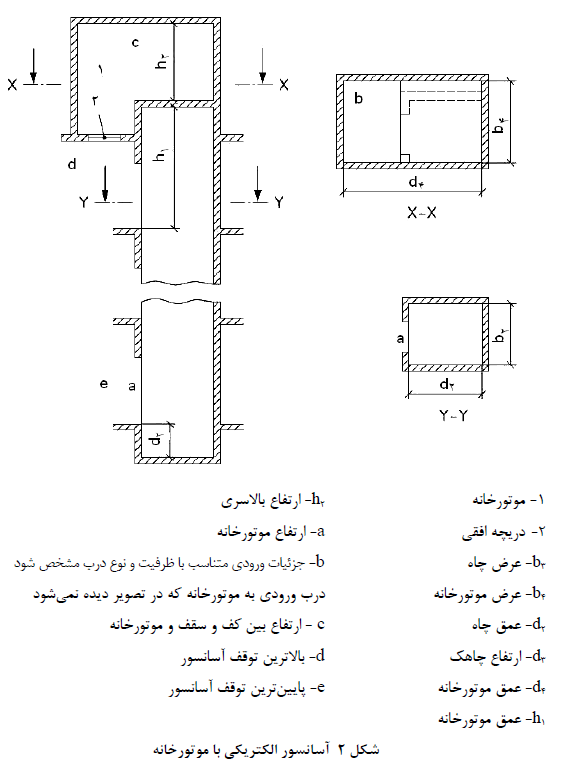

تصویر ۶

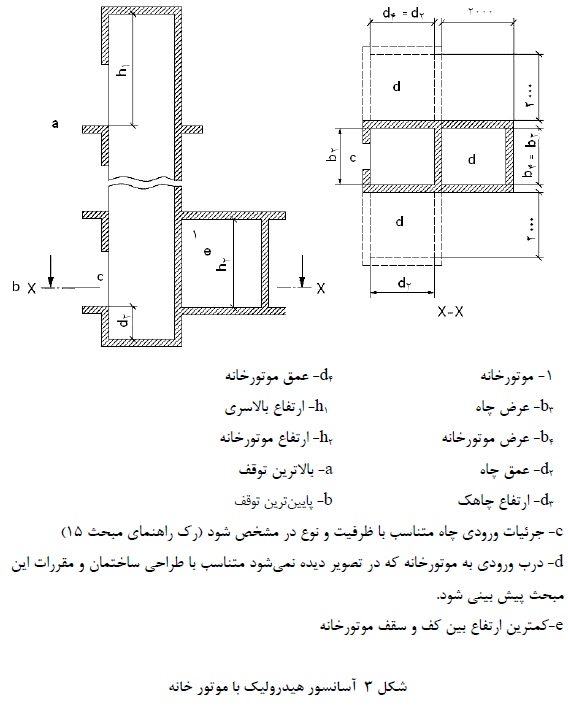

تصویر ۷

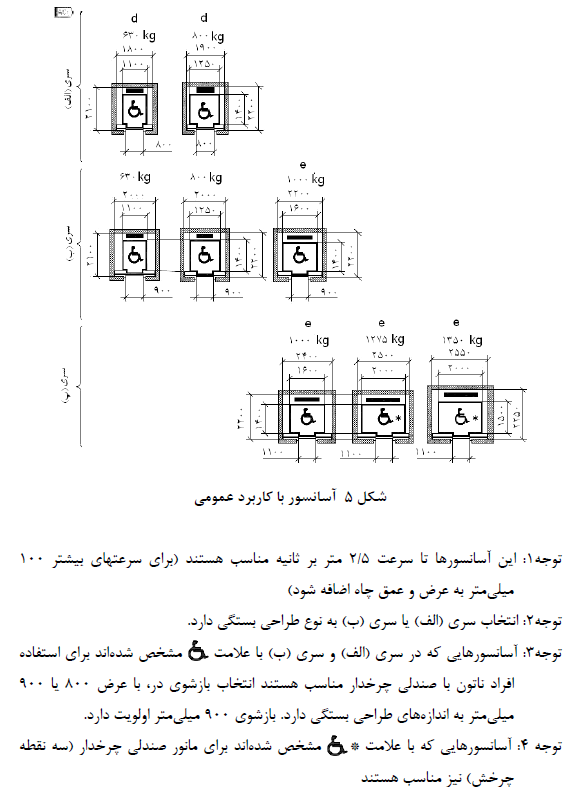

تصویر ۸

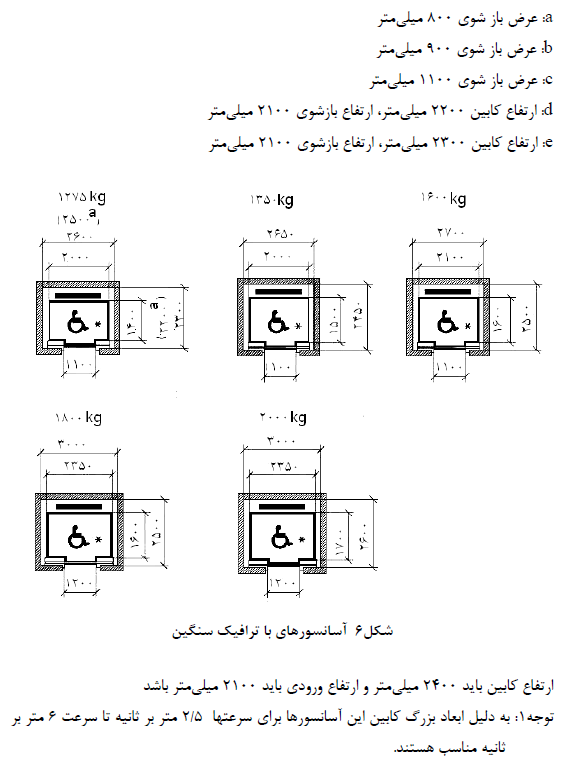

تصویر ۹

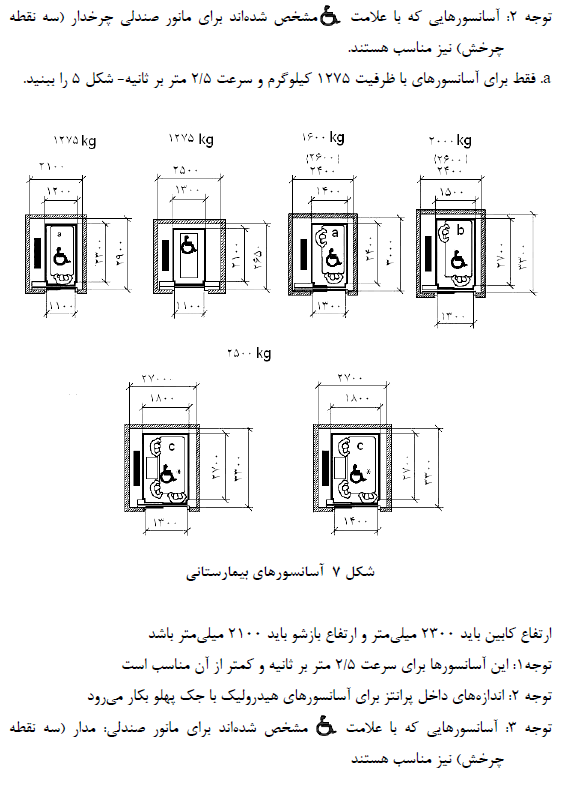

تصویر ۱۰

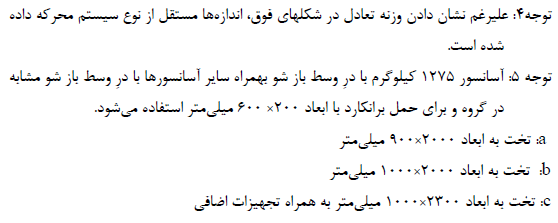

تصویر ۱۱
