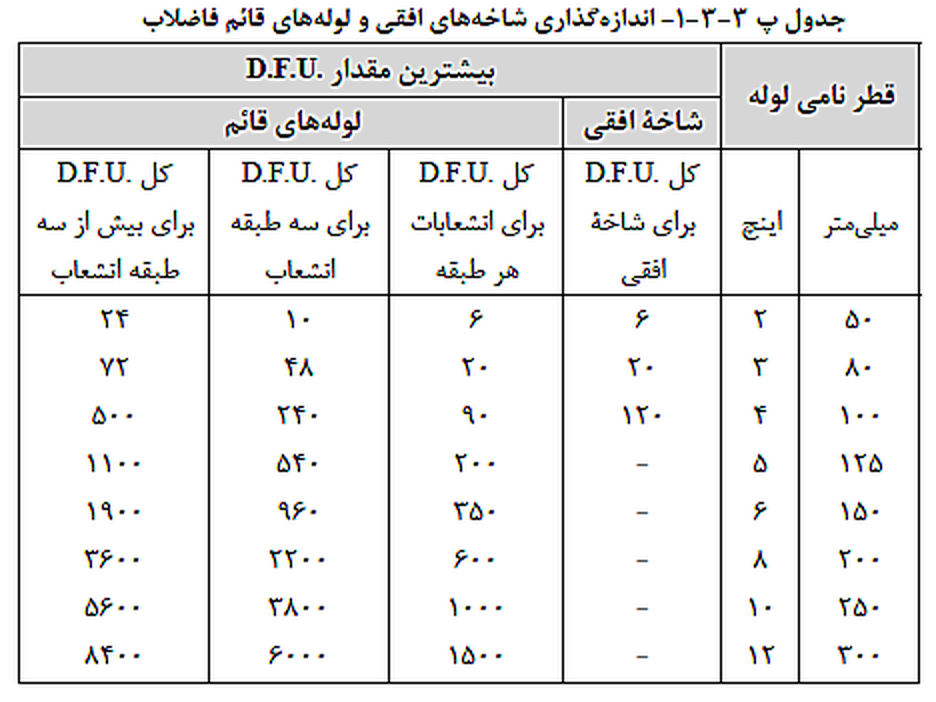

پ ۳-۳-۱ با در دست داشتن مقدار D.F.U در هر قسمت از لوله قائم و شاخه های افقی فاضلاب که فاضلاب یک یا چند عدد از لوازم بهداشتی طبقات را به لوله اصلی افقی پایین ترین قسمت لوله کشی منتقل می کنند و با استفاده از جدول پ ۳-۳-۱ میتوان لولههای فاضلاب شاخه های افقی و لولههای قائم را تعیین کرد.
الف) اندازه گذاری لولههای افقی اصلی فاضلاب در پایین ترین قسمت لوله کشی نباید با استفاده از این جدول صورت گیرد.
ب) اندازه گذاری لولههای قائم فاضلاب بر اساس جمع مقدار .D.F.U که از شاخه های افقی طبقات در آن میریزد صورت میگیرد. قطر نامی لوله قائم فاضلاب در پایین ترین قسمت بهتر است در ارتفاع تا بالاترین طبقه تغییر نکند مگر آنکه در طبقات بالا قطر نامی لوله از نصف قطر نامی لوله که در پایین ترین قسمت لوله قائم قرار گرفته کمتر باشد.
پ) به هر شاخه افقی فاضلاب نباید بیش از ۵ توالت عمومی یا ۸ توالت خصوصی متصل شود.

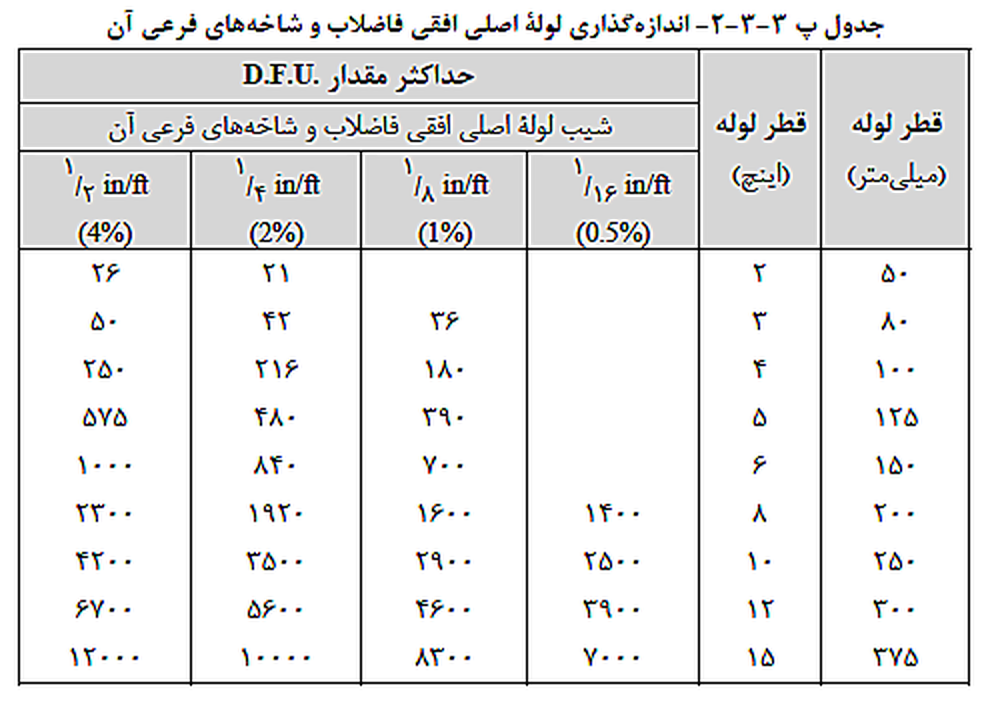

پ ۳-۳-۲ با در دست داشتن مقدار .D.F.U در هر قسمت از لوله افقی اصلی و نیز شاخه های افقی آن و با استفاده از جدول پ ۳-۳-۲ میتوان لولههای فاضلاب اصلی افقی و نیز شاخه های افقی آن را اندازه گذاری کرد.
(۱) قطر نامی لوله افقی فاضلاب در هیچ مقطعی نباید از قطر نامی لوله قائم با شاخه افقی فاضلاب که در بالادست به آن متصل شده است، کمتر باشد.
تصویر ۱
تصویر ۲
