پ ۵-۳-۱ با در دست داشتن مقدار D.F.U و طول لوله در هر قسمت از لوله کشی هواکش فاضلاب و با استفاده از جدول پ ۵-۳-۱ میتوان لولههای قائم هواکش از نوع “vent stack” یا "stack vent" را اندازه گذاری کرد.
الف) طول كل لوله هواكش قائم باید از نقطه مورد نظر تا انتهای بالایی شبکه مربوطه در هوای آزاد روی بام اندازهگیری شود.
پ ۵-۳-۲ اندازه گذاری هواکش جداگانه شاخه افقی هواکش مداری و هواکش کمکی باید دست کم نصف اندازه قطر نامی لوله فاضلابی باشد که این هواکش ها برای آن نصب میشوند. قطر نامی لوله هواکش نباید کمتر از ۱ ¼ ۱ اینچ باشد. اگر طول لوله هواکش بیش از ۱۲ متر باشد، در تمام این طول قطر نامی لوله هواکش باید یک اندازه بزرگتر شود.

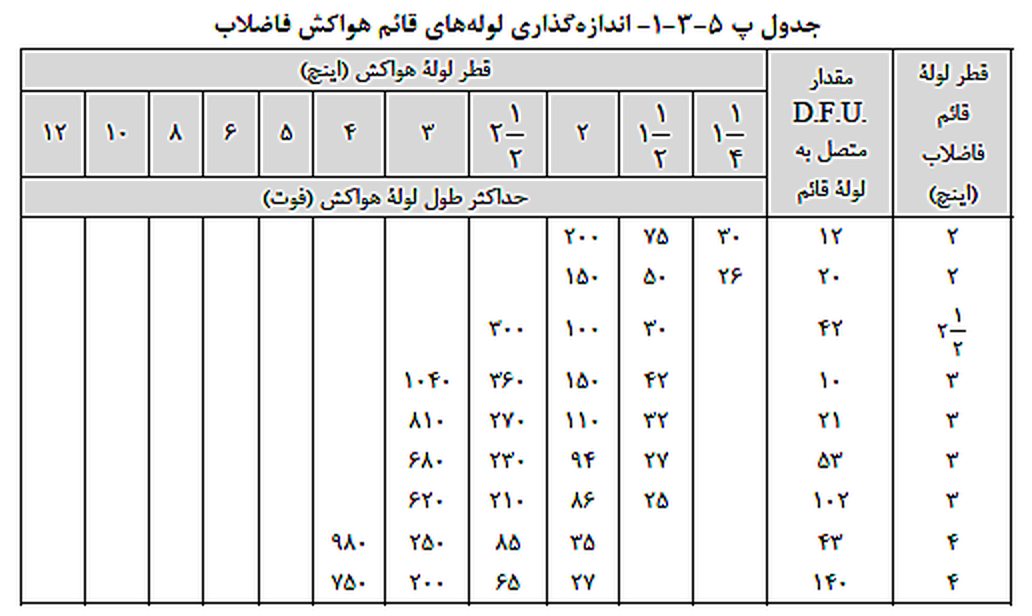

تصویر ۱

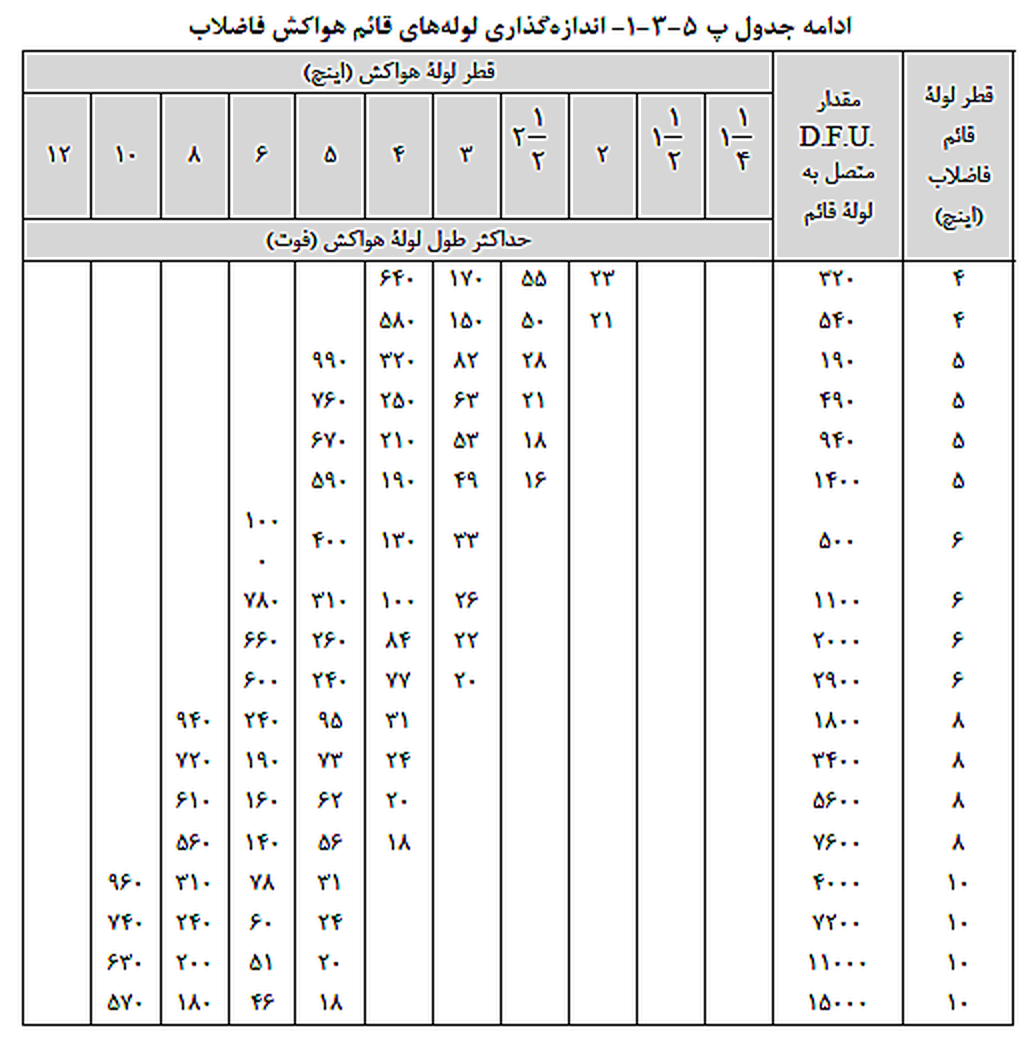

تصویر ۲
