پ ۱-۴-۱ فشار شبکه آب مصرفی قبل از کنتور آب باید نیازهای زیر را تأمین کند:
- افت فشار در کنتور آب
- اختلاف فشار ناشی از اختلاف ارتفاع تر از نصب کنتور و بالاترین نقطه شبکه لوله کشی آب ساختمان

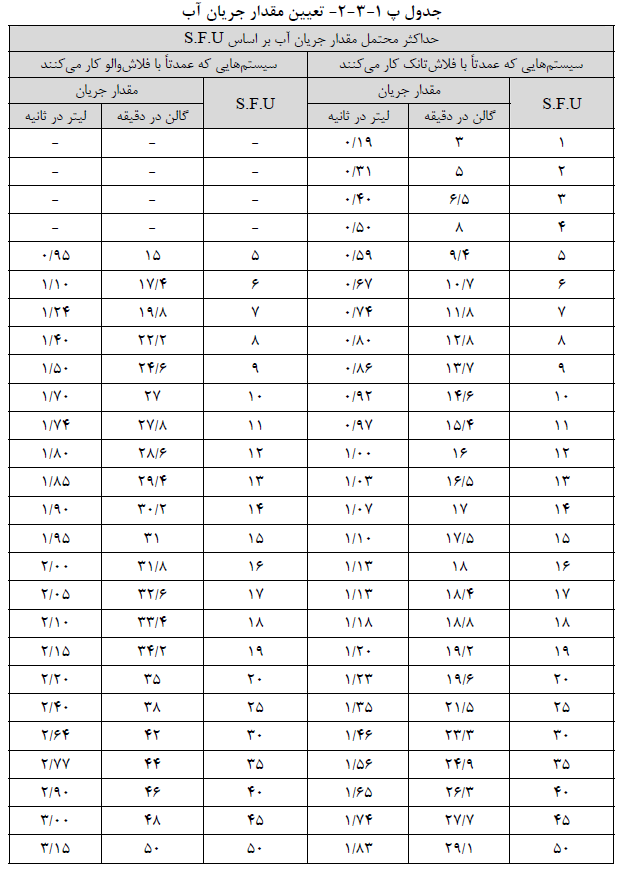

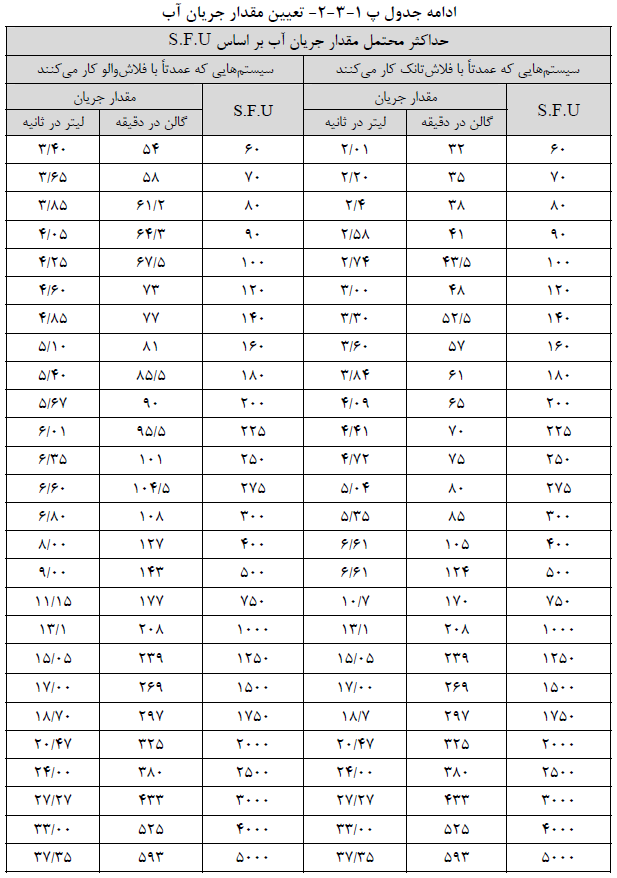

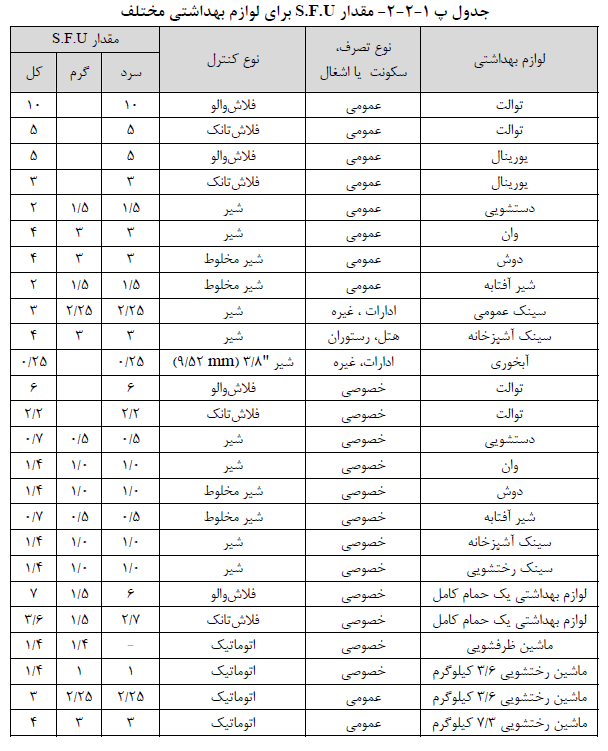

- افت فشار در لولهها با توجه به روش محاسبه مقدار جریان در پ (۱-۳)
- حداقل فشار مورد نیاز در پشت شیرهای برداشت آب
- افت فشار در فیتینگ ها و شیرها و دیگر اجزای لوله کشی
پ ۱-۴-۲ افت فشار در کنتور آب

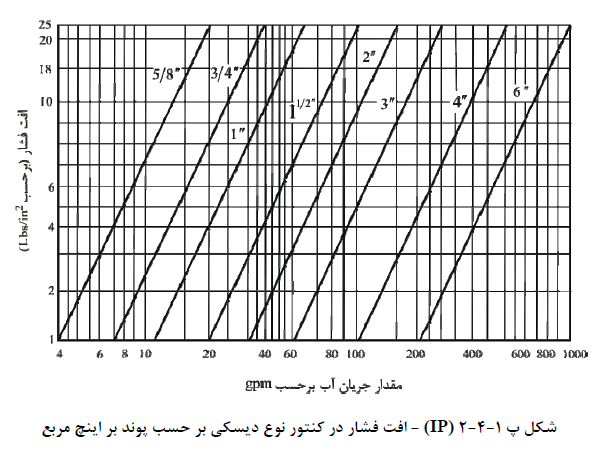

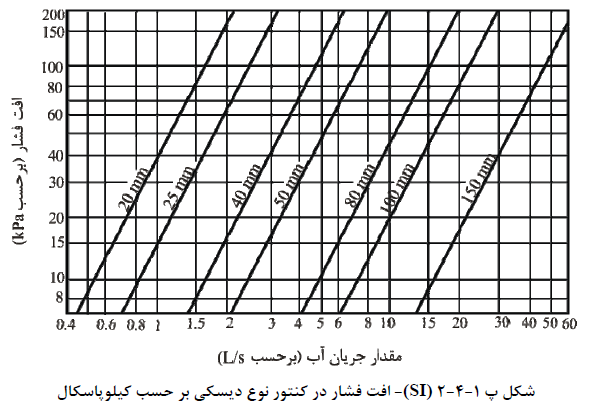

پ ۱-۴-۲-۱ در شکل پ ۱-۴-۲ (IP) افت فشار کنتور آب از نوع دیسکی بر حسب پوند بر اینچ مربع برای هر مقدار جریان آب بر حسب gpm و در شکل پ ۱-۴-۲ (SI) افت فشار کنتور بر حسب کیلوپاسکال برای هر مقدار جریان آب بر حسب لیتر در ثانیه نشان داده شده است. در صورتی که کنتور از نوع دیگر باشد باید از منحنی افت فشار مخصوص آن استفاده شود.
پ ۱-۴-۳ فشار استاتیک ناشی از ارتفاع ساختمان از اختلاف ارتفاع تر از نصب کنتور آب و بالاترین نقطه شبکه لوله کشی آب ساختمان بدست می آید.
پ ۱-۴-۴ حداقل فشار آب خروجی که در دورترین و بالاترین شیر مورد نیاز است بر حسب نوع لوازم بهداشتی متفاوت است. جدول (۱۶-۳-۳-۵) "ب" حداقل فشار آب مورد نیاز در خروج از شیر لوازم بهداشتی مختلف را نشان می دهد.
پ ۱-۴-۵ افت فشار در فیتینگ ها و شیرها
پ ۱-۴-۵-۱ برای ساده کردن محاسبات افت فشار در فیتینگ ها و شیرها به طول لوله هم ارز آنها تبدیل میشود.

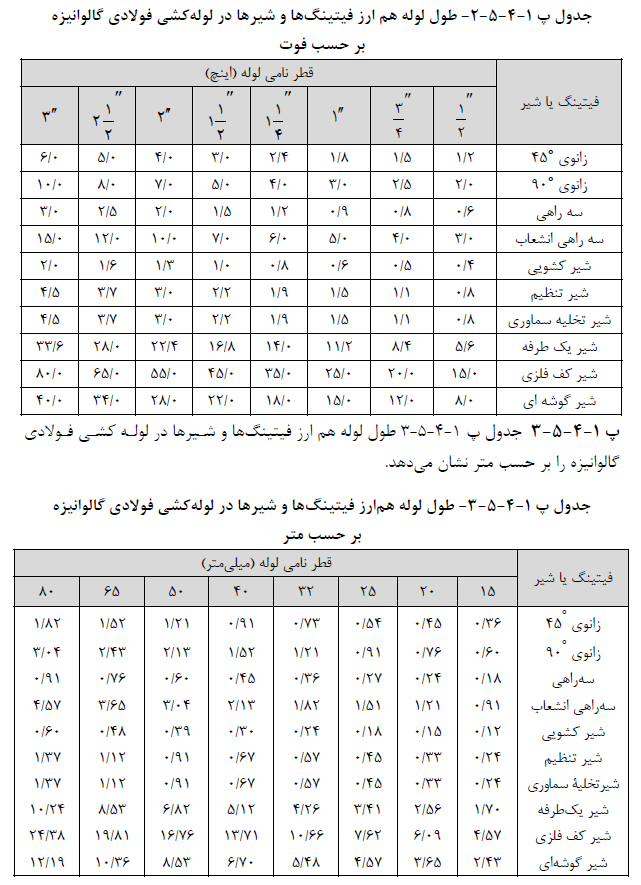

پ ۱-۴-۵-۲ جدول پ ۱-۴-۵-۲ طول لوله هم ارز فیتینگها و شیرها در لوله کشی فولادی گالوانیزه را بر حسب فوت نشان میدهد.

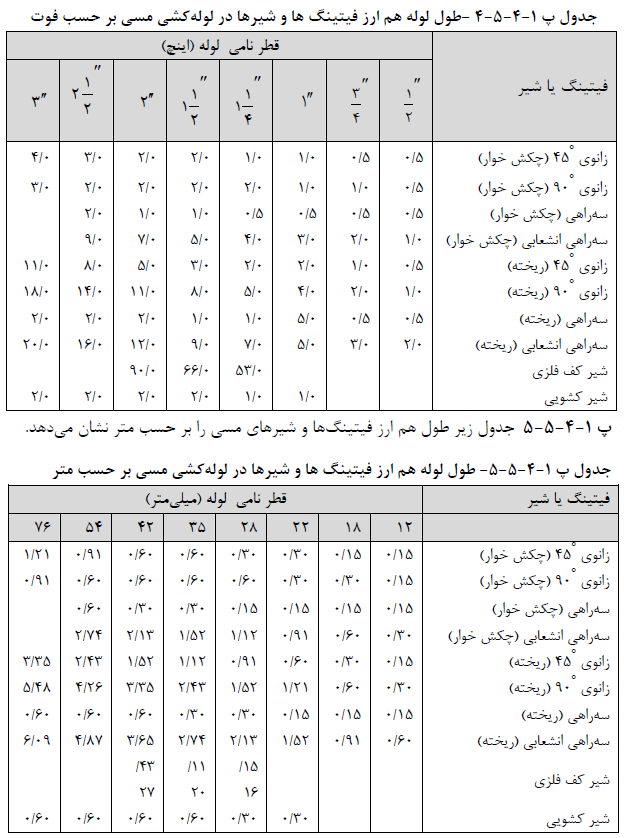

پ ۱-۴-۵-۴ جدول زیر طول لوله هم ارز فیتینگ ها و شیرهای مسی را بر حسب فوت میدهد.
پ ۱-۴-۶ افت فشار در لولهها
برای به دست آوردن حداکثر افت فشار قابل قبول ناشی از جریان آب در لولهها در هر ساختمان انجام موارد زیر ضروری است :
پ ۱-۴-۶-۱ از فشار شبکه آب مصرفی در نقطه قبل از کنتور باید افت فشارهای زیر را کم کرد :
- افت فشار در کنتور آب
- فشار استاتیک ناشی از ارتفاع ساختمان
- حداقل فشار در پشت دورترین شیر برداشت آب
فشار باقی مانده فشاری است که در نتیجه سرعت جریان آب باید صرف افت فشار در طول لولهها تا دورترین شیر خروجی شود.
پ ۱-۴-۶-۲ برای به دست آوردن نرخ افت فشار در لولهها باید طول خط لوله را از نقطه خروجی از کنتور آب تا بالاترین و دورترین شیر خروجی آب بر حسب متر یا فوت اندازهگیری کرد و طول هم ارز فیتینگ ها و شیرها را به آن اضافه کرد تا طول نهایی دورترین مسیر لوله کشی به دست آید. با داشتن طول نهایی دورترین مسیر لوله کشی و افت فشار کل لولهها میتوان افت فشار آب در ۱۰۰ فوت طول لوله را به دست آورد.
