١- نصب دستگاهای آزمایش
منیفولد و دستگاههای آزمایش شامل دستگاه فشارسنج وزن های، دستگاه ثبات فشار و غیره باید در داخل چادر یا کاروان آزمایش و در محل مناسب نصب گردد.
دستگاه ثبات درجه حرارت باید در فاصله حداقل ٣٠ متری از انتهای لوله کشی و بر روی لوله نصب گردد. برای نصب دستگاه ثبات درجه حرارت باید خاک روی لوله برداشته و عایق لوله از آن جدا شود. سپس حسگر دستگاه را بر روی لوله لخت قرار داده و روی لوله را با پشم شیشه پوشاند و روی لوله خاک نرم ریخته تا از تأثیرات حرارت محیط محفوظ بماند.
٢- تمیزکردن شبکه لوله کشی - قبل از شروع آزمایش باید شبکه لوله کشی با تزریق هوای فشرده از یک انتها و تخلیه هوا از انتهای دیگر شبکه، از گرد و خاک و اشیاء بجا مانده در آن تمیز گردد.
٣- آزمایش های مقاومت و نشتی - جهت شروع آزمایش ها و پس از تمیز كردن شبكه، باید شبكه لوله کشی را از هوای فشرده با فشار صد پوند بر اینچ مربع پر نمود. آزمایش های مقاومت و نشتی شامل دو مرحله میباشد:
الف- دوران یکنواختی - به منظور تثبیت نوسانات درجه حرارت و فشار باید شبکه حداقل به مدت ٢۴ ساعت به حال خود قرار داده شود. در طول این مدت تغییرات دما و فشار شبكه باید به وسیله دستگاه های ثبات ثبت گردد
ب- آزمایش های مقاومت و نشتی- پس از یکنواخت شدن، آزمایشه ای مقاومت و نشتی به مدت ۴٨ ساعت انجام میشود. طی این مدت علاوه بر ثبت تغییرات دما و فشار شبکه به وسیله دستگاه های ثبات، باید رأس هر ساعت، فشار از طریق دستكاه فشار سنج وزن های قرائت كردیده وثبت شود. همچنین هر دو ساعت یک بار نیز درجه حرارت زمین به وسیله ترمومتر از لولههای روغن كار گذاشته شده در سطح شبكه اندازهگیری و ثبت شود.
۴ - بررسی نتایج آزمایش - پس از پایان آزمایش، اطلاعات جمع آوری شده که شامل نمودارهای دما و فشار تبت شده و ارقام اندازهگیری شده در طول آزمایش میباشد، باید توسط دستگاه نظارت بررسی و پس از انجام محاسبات توسط مجری با استفاده از روابط زیر، نتیجه اعلام كردد.

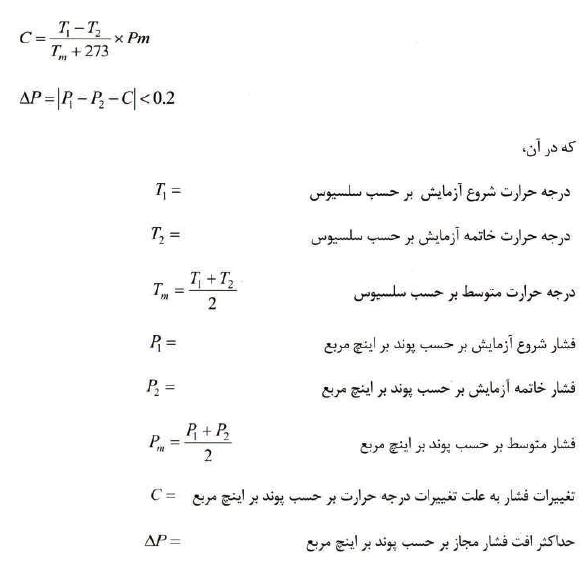

روابط محاسباتی و پارامترهای مربوطه به شرح ذیل است:
در صورتی آزمایش مورد قبول خواهد بود كه افت فشار خط یا شبكه پس از پایان آزمایش كمتر از ۰/۲ پوند بر اینچ مربع باشد. (خطای دستگاه های آزمایش ۰/۲ پوند بر اینچ مربع در نظر گرفته شده است.)
در صورتی كه ΔP=۰.۲ باشد، آزمایش باید تمدید گردد ودر صورتی كه ΔP>۰.۲ باشد، آزمایش مردود بوده و با نظر دستگاه نظارت نسبت به تمدید، تکرار و یا رد آزمایش تصمیم گیری خواهد شد.
تبصره: فشار آزمایش مقاومت و نشتی برای كلیه فشارهای بهرە برداری برابر با ١٠٠ پوند بر اینچ مربع است.
۵ - آزمایش قطعات غیر مدفون- در صورتی كه انجام آزمایشهای مقاومت و نشتی قبل از دفن مورد نظر باشد و یا نیاز باشد که قطعه ای از لوله قبل از دفن در بیرون کانال مورد آزمایش قرار گیرد، در این صورت پس از پر کردن آن با هوای فشرده با فشار صد پوند بر اینچ مربع وبا نصب یك دستگاه فشار سنج ساعتی تغییرات فشار آن را به مدت ۴ ساعت یادداشت مینمایند که در این مدت نباید هیچ گونه افت فشاری مشاهده شود.
۶- اتصالات نهایی قطعات آزمایش به یکدیگر - در صورتی که آزمایشهای شبکه لوله کشی در دو یا چند قطعه مجزا انجام شده باشند، جهت اتصال قطعات به یکدیگر باید از لولههائی استفاده شود كه قبلاً مورد آزمایش فشار پذیری قرار گرفته باشند. جوش نهایی که برای اتصال قطعات آزمایش انجام میشود باید مورد آزمایش پرتونگاری قرار گرفته و نتیجهی آن قابل قبول باشد. تا قبل از دریافت نتیجه پرتونگاری جوش و تایید شدن نتیجهی آن نباید خاک ریزی و دفن آن انجام شود.
٧- گزارش نهایی آزمایش- پس از اتمام کلیه مراحل آزمایش مجری باید گزارش نهایی و كامل آزمایشها را تهیه و همراه با کلیه مدار ک جهت بررسی و تایید به دستگاه نظارت ارائه نماید.
تصویر ۱
