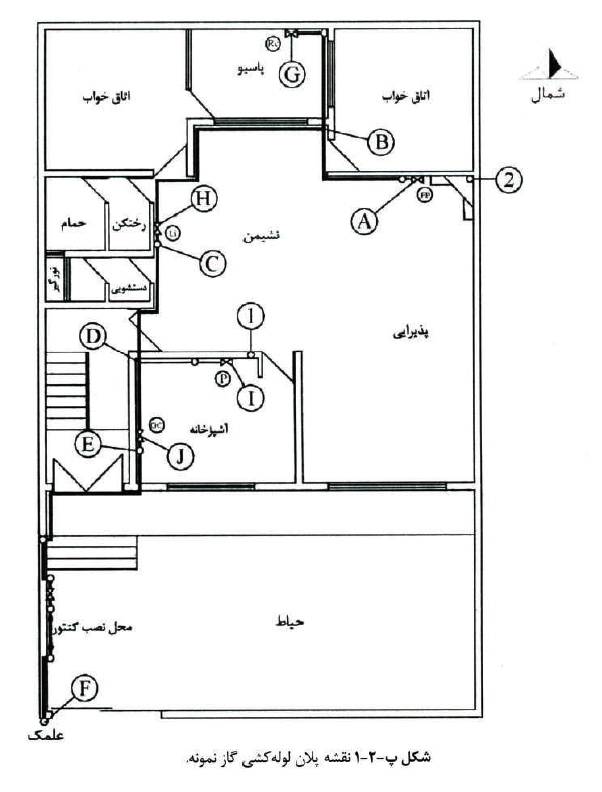

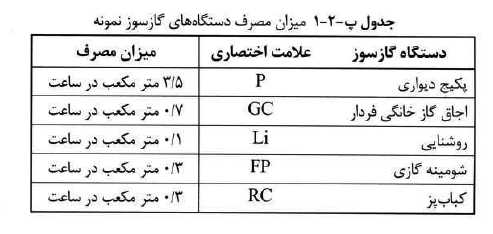

اندازۀ قطر قسمتهای مختلف لوله کشی (شکل پ-٢-١) برای دستگاههای گازسوز (جدول پ-٢-١) كه در فواصل معین از كنتور قرار می كیرند به روش ذیل محاسبه میشود:

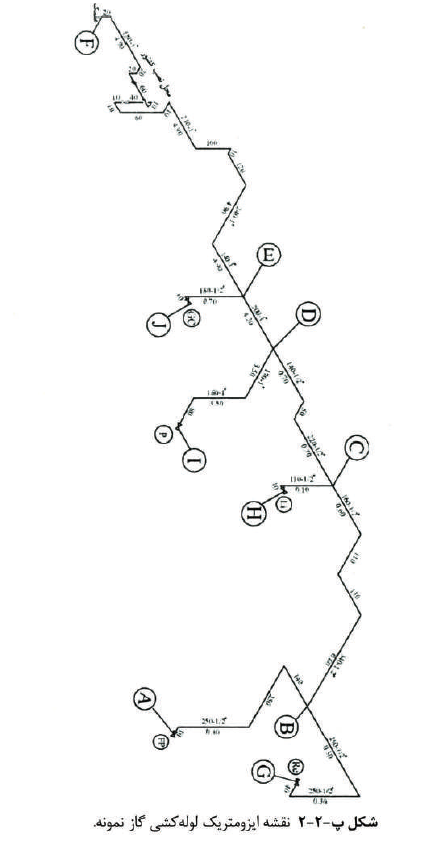

الف) طول لوله کشی گاز از رگولاتور تا دورترین نقطة مصرف محاسبه میشود. دورترین مصرف كننده از رگولاتور شومینه (FP) میباشد و فاصلۀ آن تا رگولاتور طبق نقشه گستردە در شكل (پ-٢-٢) ۳۲/۸ متراست.
ب) با توجه به اینكه لوله و اتصالات لوله كشی از جنس فولاد میباشد، از جدول ١٧-۴-٢ مربوط به ظرفیت لولههای فولادی استفاده می كنیم از روی ستون اول (طول لوله) نزدیكترین طول بزرگتر از ۳۲/۸ متر را انتخاب میكنیم. این طول در جدول ٣۵ متر است. توجه داشته باشید كه برای تعیین قطر كلیه قسمتهای لوله کشی از همین ردیف كه مربوط به ٣۵ متر است، استفاده میشود.
پ) برای بیدا كردن اندازة قطر لوله قطعات مختلف لوله كشی از نقطه (A) شروع می كنیم. مصرف گاز در نقطه (A) برابر است با ۰/۳ مترمكعب در ساعت است. در جدول ١٧-۴-٢ در همان ردیف مربوط به ٣۵ متر، مقدار ۰/۳ مترمكعب در ساعت را جستجو می كنیم و چون این عدد در این ردیف وجود ندارد، اولین عدد بزر گتر ازآنکه ۱/۲ میباشد را انتخاب کرده و اندازۀ قطر لوله را كه در بالای ستون مربوط به رقم ۱/۲ نوشته شده است می خوانیم. این اندازه ½ اینچ است پس، اندازۀ قطر قطعه AB برابر ½ اینچ خواهد شد. به همین ترتیب برای سایر قطعات عمل می كنیم.
اینک برای قطعه BC مقدار جریان حجمی را كه برابر با مصرف دستگاههای شومینه (FP) و كباب پز (RC) میباشد، به دست می آوریم این مقدار ۰/۶ مترمكعب در ساعت است كه پس از انجام عملیات ذكرشده فوق، اندازه قطر این قطعه نیز ½ اینچ به دست می آید. مصرف نقطه H برابر است با ۰/۱ مترمكعب در ساعت ولذا اندازة قطر قسمت CH برابر با ½ اینچ میباشد در قسمت CD مقدار ظرفیت لوله برابر است با: (۰/۷=۰/۶+۰/۱) مترمكعب در ساعت واندازۀ قطر لولۀ این قسمت از ستون مربوطه ½ اینچ به دست می آید. مصرف نقطۀ I برابر ۳/۵ مترمكعب در ساعت وطبق روش فوق اندازة قطر لولة قطعه DI برابر ١ اینچ خواهد شد در قسمت DE مقدار ظرفیت لوله برابر است با (۴/۲=۰/۷+۳/۵) مترمكعب در ساعت واندازة قطر لولۀ این قسمت ازستون مربوطه ١ اینچ به دست می آید. مصرف نقطة J برابر است با ۰/۷ مترمكعب در ساعت ولذا اندازة قطر قسمت EJ برابر با ½ اینچ خواهد شد.
برای پیدا كردن اندازۀ قطر قطعه EF باید ظرفیت كل را حساب نمود. این مقدار برابر است با: (۴/۹=۰/۷+۴/۲) مترمکعب در ساعت کە با به کار بردن روش فوق اندازۀ قطر لوله این قطعه، ١ اینچ خواهد شد.
