در اجرای لوله کشی گاز باید الزامات زیر برای هر یک از اجزا به شرح زیر رعایت شود:
١٧-٥-٣-١ لوله رابط
الف) لوله رابط باید به صورت روكار اجرا شود.
ب) فاصله ابتدای لوله رابط تا انتهای علمک و قطر آن باید مطابق طرح بوده و الزامات آن رعایت شود.
پ) الزامات اجرای غلاف برای بخشی از لوله رابط در خارج از ملک که در ارتفاعی پایین تراز ٢٢٠ سانتی متر قرار میگیرد، باید رعایت شود.
ت) ابتدای لوله رابط باید با نصب بوشن و درپوش فلزی به طور کامل هوابند شود و در زمان آزمایش مقاومت و نشتی نباید هیچ گونه نشتی داشته باشد.
١٧-٥-٣-٢ كلكتور
الف) كلكتور باید با استفاده از اتصالات استاندارد ساخته شود. اخذ انشعاب به صورت مستقیم بدون استفاده از اتصال استاندارد از كلكتور ممنوع است.
ب) بر روی هر یک از انشعابهای خروجی از كلكتور و قبل از لوله جانشین كنتور، نصب شیر قفلی برنجی الزامی است.
پ) فاصله بین دو انشعاب متوالی روی كلكتور برای نصب كنتورها باید مطابق با اندازه كنتورها باشد؛ به صورتی که امکان نصب کنتورها در این فواصل وجود داشته باشد. حداقل فاصله انشعابها از یكدیگر بستگی به ابعاد كنتورها داشته و مطابق نقشه طراحی باشد.
ت) برای نگهداری و مهار کلکتور باید پایە و تکیەگاه مناسبی مطابق با جزئیات اجرایی که در طراحی پیش بینی شده اجرا شود.
ث) کلکتور و کلیه انشعاب های متصل به آن باید به طور کامل هوابند باشند و در زمان آزمایش مقاومت و نشتی، نباید هیچ گونه نشتی داشته باشند.
١٧-٥-٣-٣ تكیه گاه كنتور
برای کنتورهایی با ظرفیت بیش از ۴٠ متر مکعب در ساعت باید پایه و نشیمن گاه مناسبی برای نگهداری کنتور و مهار آن در نظر گرفته شود.
١٧-۵-٣-۴ لوله جانشین كنتور
لوله جانشین کنتور با اتصالات مورد نیاز باید در محلی كه برای نصب كنتور در نظر گرفته شده است، نصب شود. لوله جانشین کنتور و اتصالات مربوطه باید به صورت کامل هوابند بوده و در زمان آزمایش مقاومت و نشتی، نباید نشتی داشته باشند.
١٧-٥-٣-٥ شیرها
الف) دسته شیر باید به وسیله پیچ و مهره بر روی شیر ثابت باشد.
ب) شیر باید در حالت بسته در مقابل فشار هوای ۰/۷ بار (١٠ پوند بر اینچ مربع) نشتی نداشته باشد.
پ) آب بندی محل اتصال شیر و سردنده انتهای لوله انشعاب باید با استفاده از نوار آببندی انجام شود.
به کار بردن نخ های کنفی با خمیر و سایر مواد برای آب بندی مجاز نیست.
ت) خروجی تمامی شیرهای مصرف پس از اتمام آزمایشهای لوله کشی گاز، باید با نصب درپوش فلزی به طور کامل هوابند شده و تا زمانی که دستگاه گازسوز به شیر مصرف متصل نشده است، درپوش باید بر روی شیر باقی بماند.
ث) نصب شیر ٥٠ میلی متر (٢ اینچ) برروی لوله با قطر ٥٠ تا ١٠٠ میلی متر (٢ اینچ تا ۴ اینچ) بااستفاده از تبدیل مجاز است.
ج) برای تمامی دستگاه های گازسوز، شیر مصرف باید طوری نصب شود که در بالا یا پشت دستگاه گازسوز قرار نگیرد.
چ) شیرهای مصرف نباید داخل کابینت یا محفظه دربسته قرار گیرند؛ به عنوان مثال، شیر اجاق گاز توكار و جزیرەای و فر گازی باید در دسترس و بیرون از كابینت باشد.
ح) در محل های مجاور كلید و پریز برق، جعبه تقسیم یا تابلو برق، شیر گاز باید در ارتفاع حداقل ١٠ سانتیمتر بالاتر از آنها نصب شود. نصب شیر گاز در ترازی پایین تر از تراز ذكر شده در صورتی مجاز است که حداقل ١٠ سانتیمتر فاصله افقی از لبه آنها داشته باشد. اگر شیر به طور مستقیم پایین تر از كلید یا پریز برق یا جعبه تقسیم و یا تابلو برق قرار گیرد، رعایت حداقل ٥٠ سانتی متر فاصله عمودی الزامی است.
خ) شیرها به هیچ وجه نباید با مصالح ساختمانی پوشانده شوند. دور تا دور بدنه شیرها باید به طور كامل آزاد بودە تا باز كردن و تعویض آنها در صورت نیاز امكان داشته باشد.
١٧-٥-٣-۶ لولهها
الف) لوله های مورد استفاده در لوله كشی گاز باید از جنس فولاد سیاه با درز یا بدون درز باشد.
ب) سطح بیرونی لولهها باید صاف، هموار و سطح داخلی آنها باید بدون عیب و نقص ظاهری و متناسب با فرآیند ساخت باشد.
پ) تمامی لولههای فولادی باید قبل از نصب با وسایل دستی یا ماشینی مانند سنباده و برس سیمی به طور كامل تمیز شود.
ت) تغییر مسیر لولههای فولادی باید با استفاده از اتصالات استاندارد انجام شود.
ث) خم کردن لوله فولادی در مسیر لوله كشی ممنوع است.
١٧-۵-٣-٧ اتصالات جوشی فولادی
الف) استفاده از اتصالات جوشی فولادی بدون درز در لوله کشی گاز به صورت روکار و توكار مجاز است.
ب) در لوله كشی توكار استفاده از اتصالات جوشی فولادی درز دار ممنوع است.
پ) در لوله کشی گاز استفاده از اتصالات دنده ای فقط در محل لوله جانشین کنتور یا ورودی و خروجی کنتور گاز، محل اتصال لوله رابط به رگولاتور و محل اتصال دستگاه گازسوز به شیرها مجاز است.
١٧-٥-٣-٨ نقاط انتهایی لوله كشی
الف) در نقاط انتهایی لوله كشی باید یک شیر نصب شود.
ب) دهانه خروجی این شیرها باید پس از اتمام اجرا و آزمایش ها با درپوش های فلزی دنده ای طوری مسدود شود که با باز کردن شیر، گاز نتواند از آنها نشت کرده و تا وقتی که دستگاه های گازسوز به آنها متصل نشده است، مسدود بماند.
پ) نقاط انتهایی در لوله کشی رو کار باید در محل خود توسط بست های فلزی روی دیوار محكم شود.
ت) نقاط انتهایی نباید در بشت دربها واقع شود.
ث) نقاط انتهایی نباید در پشت دستگاه های گازسوز واقع شود.
١٧-۵-٣-٩ تکیه گاهها و نقاط اتكای لوله كشی گاز
لوله کشی گاز در ساختمانها باید در محل استقرار، محكم و ثابت باشد. برای این كار باید از بستهای فلزی مخصوص لوله گاز که دارای استحکام کافی و متناسب با قطر لوله باشند به عنوان تکیەگاه در فواصل معین استفاده كرد.
موارد زیر در ارتباط با تكیه گاه و بست ها باید رعایت شود:
الف) بستن یا جوش دادن یک لوله به لوله دیگر و لوله به اسكلت فلزی ساختمان یا به اجزای فلزی غیر ثابت به طور مستقیم به عنوان تکیه گاه ممنوع است.
ب) بست هایی که برای نگه داشتن لولهها به کار میرود باید دارای روکش از جنس عایق الكتریکی باشند.

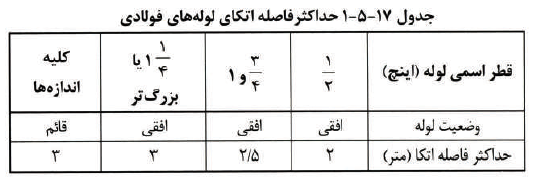

ت) حداكثر فاصله بین نقاط اتكای بست یا تكیه گاهها در لوله کشی باید مطابق اندازەهای مندرج در جدول ١٧-٥-١ باشد.
١٧-٥-٣-١٠ مصالح مستعمل
استفاده مجدد از لوله، اتصالات و شیرهایی که از قبل در لوله کشی گاز به کار رفته یا مستعمل باشند، ممنوع است.
تصویر ۱
