در تأمین هوای احتراق دستگاههای گازسوزی كه هوای مورد نیاز احتراق از فضای محل نصب تأمین میشود باید هوا به مقدار كافی و از روشهای مختلف وارد آن فضا شود. روش تأمین هوا در محل نصب دستگاه گازسوز بر اساس شرایط فضای محل نصب تعیین میشود.
١٧-۶-٥-١ فضا با نرخ نفوذ هوای نامشخص
فضای محل نصب دستگاه گازسوز که نرخ نفود هوای آن محاسبه نشده یا نامشخص باشد.
١٧-۶-٥-١-١ اگر حجم فضای محل نصب دستگاه گازسوز برابر یا بیش از ١ متر مكعب برای هر ١٧٨ كیلو كالری در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه/دستگاههای گازسوز آن فضا باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز باید با رعایت الزامات وبر اساس یكی از روشهای مندرج در بندهای ١٧-۶-۴-١ الی ١٧ -۶- ۴-٥ انجام شود
١٧-۶-٥-١-٢ اگر حجم فضای محل نصب دستگاه گازسوز كمتر از ١ متر مكعب برای هر ١٧٨ کیلو کالری در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه/دستگاههای گازسوز آن فضا باشد، تأمین هوای احتراق فضای محل نصب دستكاه گازسوز باید بارعایت الزامات و بر اساس یكی از روشهای مندرج در بندهای ١٧-۶-۴-٢ الی ١٧-۶-۴-٥ انجام شود. بنابراین تأمین هوای احتراق با استفاده از روش مندرج در بند ١٧-۶-۴-١ برای این گونه فضاها مجاز نیست.
١٧-۶-٥-٢ فضا با نرخ نفوذ هوای مشخص
فضای محل نصب دستگاه گازسوز است که نرخ نفوذ هوای آن محاسبه شده و تعداد دفعات تعویض هوا درهرساعت مشخص باشد.
١٧-۵-۶-٢-١ نرخ نفوذ هوا به فضای محل نصب دستگاه گازسوز محاسبه شده و تعداد دفعات تعویض هوا بیش ازعم. بار در هر ساعت باشد:
الف) اگر حجم فضای محل نصب دستگاه گازسوز برابر یا بیش از ١ متر مكعب برای هر ١٧٨ كیلو كالری در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه/دستگاههای گازسوز آن فضا باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز باید با رعایت الزامات و بر اساس یكی از روشهای مندرج دربند ١٧ -۶- ۴-١ الی ١٧-۶-۴-٥ انجام شود.
ب) اگر حجم فضای محل نصب دستگاه گازسوز كمتراز ١ متر مكعب برای هر ١٧٨ كیلو كالری در ساعت ارزش حرارتی ناخالص گاز ورودی به دستگاه /دستگاههای گازسوز آن فضا باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز باید با رعایت الزامات و بر اساس یكی از روشهای مندرج در بندهای ١٧ -۶- ۴-٢ الی ١٧ -۶- ۴-۵ انجام شود. بنابراین تأمین هوای احتراق با استفاده از روش مندرج در بند ١٧ -۶- ٢-١ برای این گونه فضاها مجاز نیست.
١٧-۶-٥-٢-٢ نرخ نفوذ هوا به فضای محل نصب دستگاه گازسوز محاسبه شده وتعداد دفعات تعویض هوا كمتر از ۰/۶ بار در ساعت باشد:
الف) اگر حجم فضای محل نصب دستگاههای گازسوز برابر یا بیش از حجم مورد نیاز محاسبه شده بر اساس روابط (١) یا (٢) باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز باید با رعایت الزامات و بر اساس یكی از روشهای مندرج در بندهای ١٧-۶-۴-١ الی ١٧-۶-۴-٥ انجام شود.
ب) اگر حجم فضای محل نصب دستگاههای گازسوز كمتر از حجم مورد نیاز محاسبه شده بر اساس روابط (١) یا (٢) باشد، تأمین هوای احتراق فضای محل نصب دستگاه گازسوز باید با رعایت الزامات و بر اساس یکی از روشهای مندرج در بندهای ١٧ -۶- ۴-٢ الی ١٧-۵-۴-۶ انجام شود. بنابراین، تأمین هوای احتراق با استفاده از روش مندرج در بند ١٧-۶-۴-١ برای این گونه فضاها مجاز نیست.

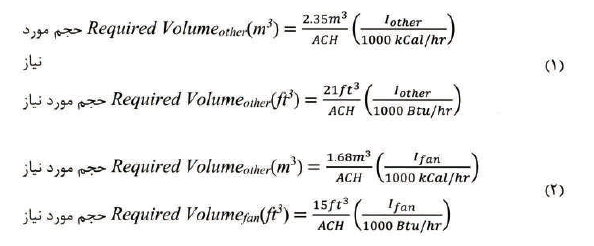

رابطه (۱) برای محاسبه حجم مورد نیاز فضای محل نصب دستگاه های گاز سوز بدون فن به کار می رود.
رابطه(۲) برای محاسبه حجم مورد نیاز فضای محل نصب دستگاه های گاز سور فن دار به کار می رود .

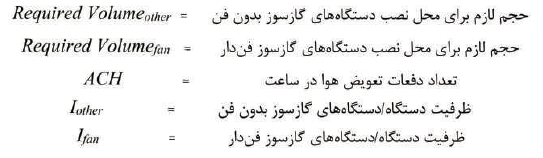

در روابط فوق :
تصویر ۱
تصویر ۲
