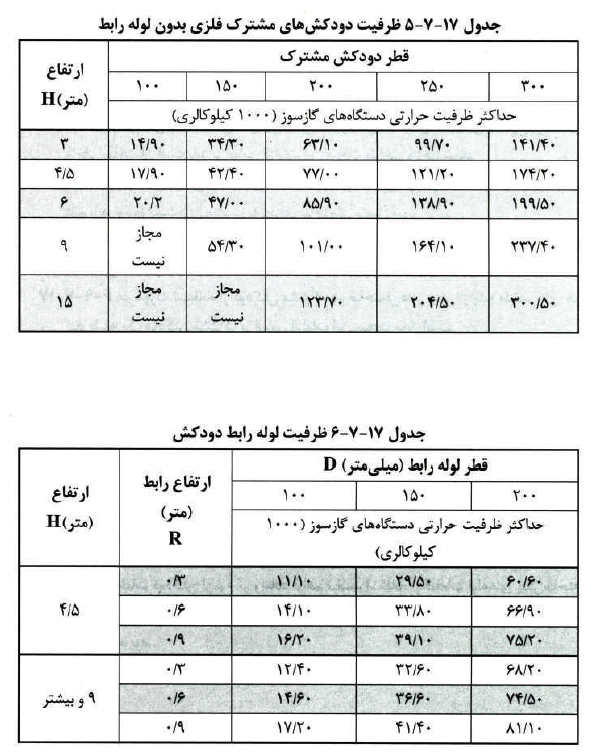

١٧-٧-٨-١ قطر دودکش مشترک تک جداره و لوله رابط دود کش دستگاههای گازسوزی که در یک طبقه مطابق نصب شده اند، با استفاده از ظرفیت دستگاه گازسوز، ار تفاع دودکش و طول لوله رابط از جدول ١٧-٧-۵ و جدول ١٧-٧-۶ تعیین میشود.

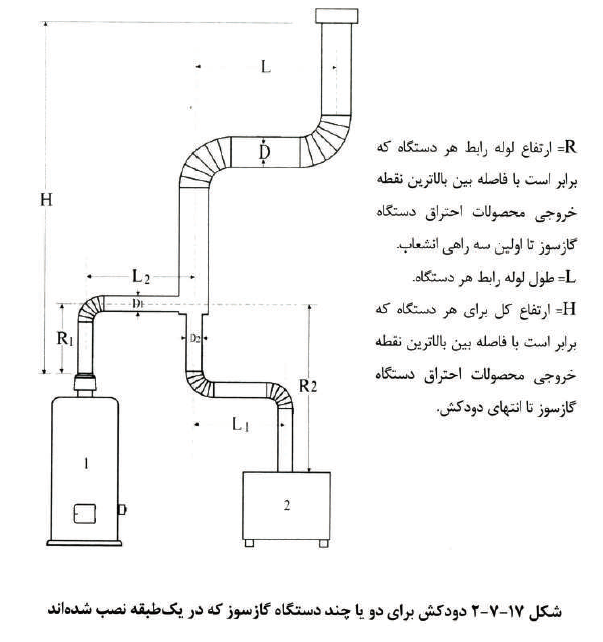

تبصره: برای تعیین قطر دودکش مستقل دستگاههای گازسوزی كە در یک طبقه نصب شده اند تا قسمتی که به دود کش مشترک متصل می شوند باید بر اساس شكل ١٧-٧-٢ استفاده میشود.

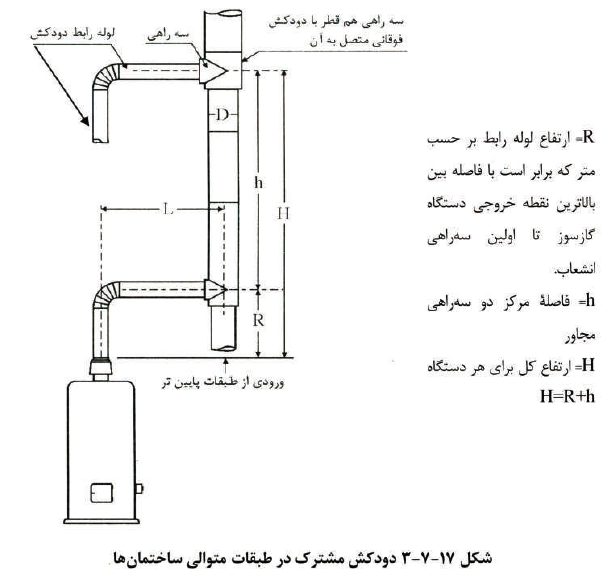

١٧-٧-٨-٢ قطر دودکش مشتر ک تک جداره و لوله رابط دودکش دستگاه های گازسوزی که در طبقات متوالی یک ساختمان مطابق شكل ١٧-٧-٣ نصب شده اند، با استفاده از ظرفیت دستگاه گازسوز، ارتفاع دودكش وطول لوله رابط از جدول ١٧-٧-٥ و ١٧-٧-۶ تعیین میشود.
تبصره: در ساختمان هایی که دستگاه های گازسوز در طبقات متوالی آن از دودكش مشترک استفاده میکنند، اندازۀ قطر پایین ترین لوله رابط و قسمت قائمی كه محصولات احتراق را به پایین ترین سهراهی دود کش مشترک هدایت می كند باید از شكل ١٧-٧-٢ محاسبه شود. در این رابطه ارتفاع كل، فاصله بین بالاترین نقطه محل خروج محصولات احتراق دستگاه گازسوز تا سەراهی پایینترین طبقه میباشد.
١٧-٧-٨-٣ در دودکش های مشترک می توان حداكثر قطر محاسبه شده دودكش را از ابتدا تا انتها یکسان در نظر گرفت.
١٧-٧-٨-۴ بدون در نظر گرفتن جدول ظرفیت، در صورت برابر بودن قطر لولۀ رابط با قطر دودكش مشترک، باید قطر دودکش مشترک در جدول حداقل یک اندازه بزر گتر در نظر گرفته شود.
١٧-٧-٨-۵ هر زانویی ٩٠ درجه اضافه بر دو زانویی اول، ظرفیت لوله رابط دودكش مشترك را ١٠٪ كاهش میدهد.
