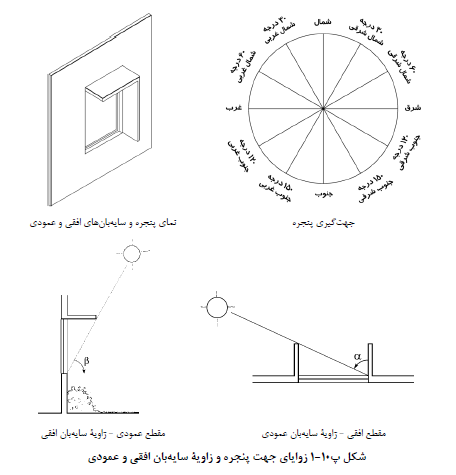

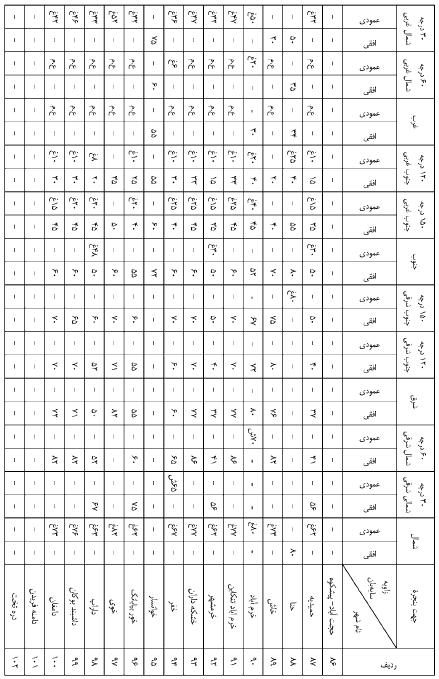

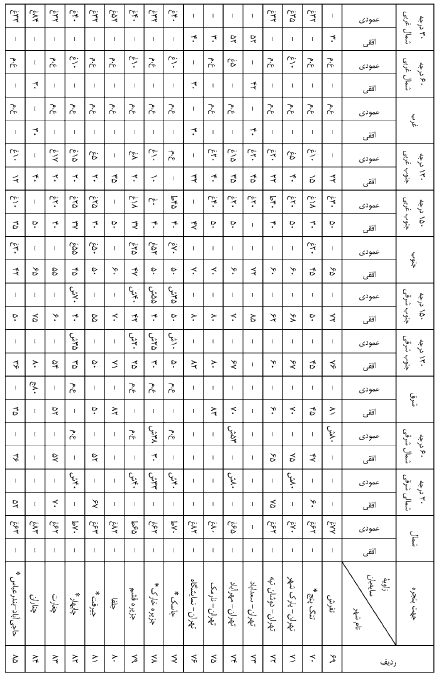

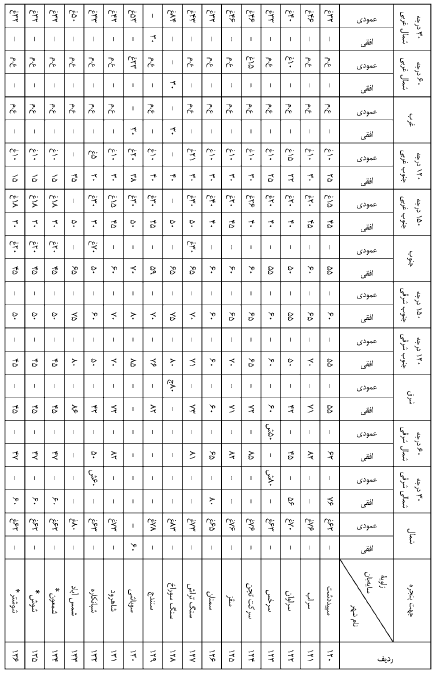

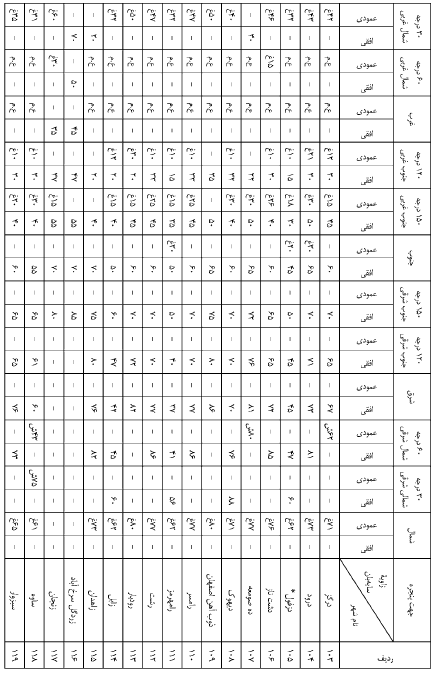

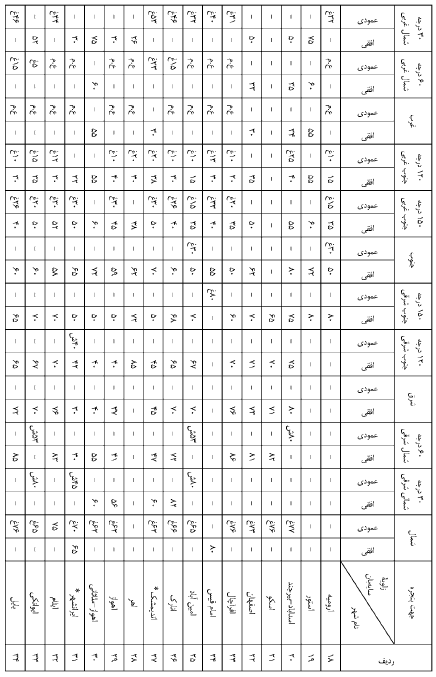

در این پیوست ، زوایای مناسب برای سایه بان پنجرهها، در جهات مختلف سـاختمان، در ٢١٦ شـهر کشور، ارائه میگردد. در جدول های مندرج در این پیوست ، برای هر شهر، زاویه سـایه بـان افقـی و زاویه سایه بان عمودی ، برای حالت های مختلف جهت گیری پنجره، بیان شده است . با استخراج این زوایا و آگاهی از ابعاد پنجره، عمق سایه بان های افقی و عمودی به سـادگی مشـخص مـی گـردد. در شکل پ١٠-١، جهت گیری پنجره، نمای سایه بان ها، زاویه سایه بان عمودی و زاویه سایه بـان افقـی نشان داده شده است .
برای استفاده از جدول های مندرج در این پیوست ، باید موارد زیر در نظر گرفته شود:
- «ش» مخفف « شرقی » است و بیانگر آن است که سایه بان عمودی باید فقط در سمت شرق پنجره قرار گیرد.
- «غ» مخفف « غربی » است و بیانگر آن است که سایه بان عمودی باید فقـط در سـمت غـرب پنجره قرار گیرد.
- «ل» مخفف « شمالی » است و بیانگر آن است که سایه بان عمودی باید فقط در سمت شمال پنجره قرار گیرد.
- «ج» مخفف « جنوبی » است و بیانگر آن است کـه سـایه بـان عمـودی بایـد فقـط در سـمت جنوب پنجره قرار گیرد.
- «ط» مخفف « طرفین » است و بیانگر آن است که سایه بان عمودی باید در دو سمت پنجـره قرار گیرد.
- «ع.م» جانشین عبارت «سایه بان عمودی متحرك مقابل تمام پنجره» است .
- چنانچه برای یک پنجره هر دو زاویه سایه بان افقی و عمودی توصیه شده باشد، بایـد از هـر دو نوع سایه بان استفاده گردد.
- در صــورتی کــه محــل اســتقرار ســاختمانی در ایــن پیوســت درج نشــده باشــد، مــی تــوان سایه بانهای مربوط به نزدیک ترین شهر را ملاك گرفت .
- در صورت ذکر نشدن زاویه جهت گیری پنجره در جدول ها، مقادیر زوایای سایه بـان آن بایـد مطابق با مقادیر نزدیک ترین جهت گیری پنجره، یا از طریق درونیابی مقادیر، تعیین گردد.
- در شهرهایی که با علامت * مشخص شدهاند، با توجه به عمـق زیـاد سـایه بـانهـا، توصـیه میشود ضمن رعایت زوایای سایه بان ارائه شده، روی تمام نمای ساختمان سایه ایجاد شود.
تصویر ۱
تصویر ۲
تصویر ۳

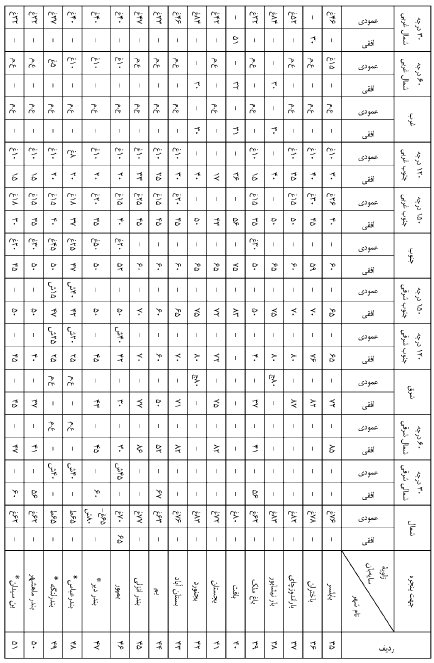

تصویر ۴

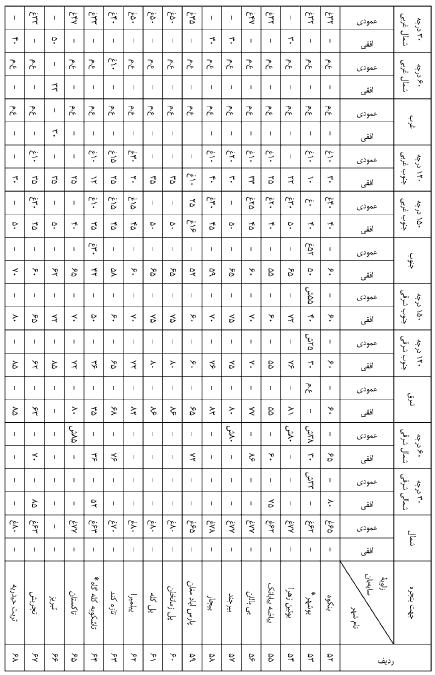

تصویر ۵
تصویر ۶
تصویر ۷
تصویر ۸
تصویر ۹
تصویر ۱۰

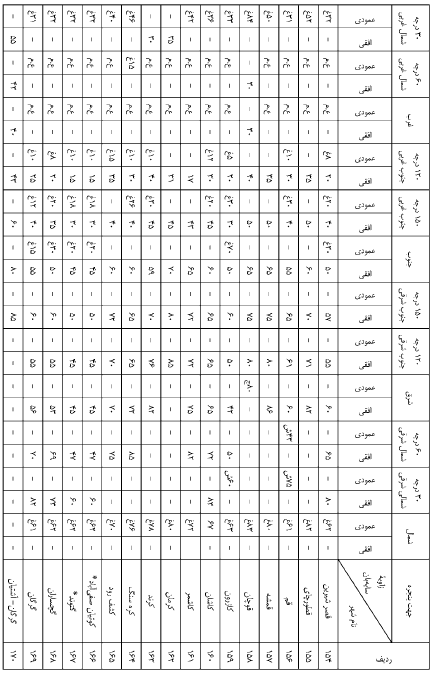

تصویر ۱۱

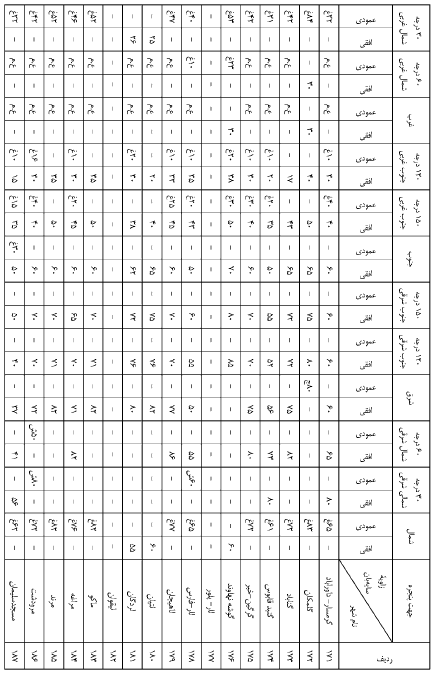

تصویر ۱۲

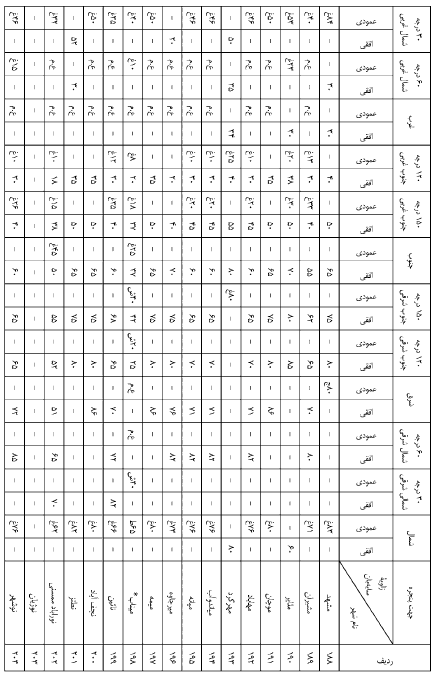

تصویر ۱۳

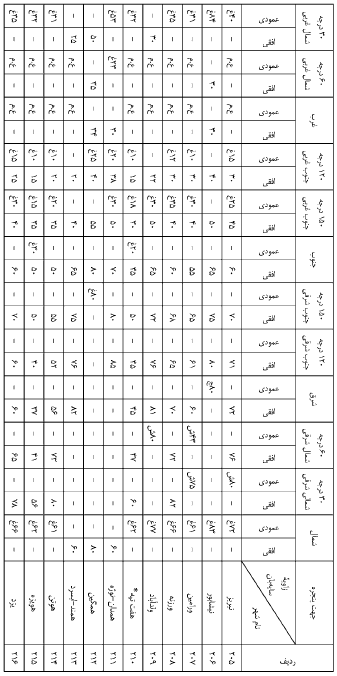

تصویر ۱۴
