رعایت مبحـث١٩ مقـررات ملـیسـاختمان بـهچهـار روش مختلـفذکـر شـده در ١٩-٣-٢-١ امکان پذیر است.
در اینمبحث، علاوه بر ضوابطی که لازم استدر تمامیشرایطرعایتگردد (موارد فصـل١٩-٤)، چهار روش طراحینیز مطرح شده است(بند ١٩-٣-٢-١ و فصلهـای١٩-٥ تـا ١٩-٨)، کـهبایـد طراحیانرژی ساختمان های تعیینشده در بخش١٩-١-١ با اسـتفاده از یکـیاز ایـنچهـار روش صورت گیرد.
١٩-٣-٢-١ روش هایطراحی
چهار روش اصلیطراحیمطابقمبحث١٩، بهشرح زیر تعریفگردیده است:
- روش تجویزیمطابقفصل١٩-٥
- روش موازنهای(کارکردی)، مطابقفصل١٩-٦
- روش نیاز انرژیساختمان، مطابقفصل١٩-٧
- روش کاراییانرژیساختمان، مطابقفصل١٩-٨
روش هایتجویزی، موازنهای و نیاز انرژی بهگونهایدر نظر گرفتهشده اند که فرایند طراحی پوسته خارجی، تأسیسات مکانیکیو الکتریکی مستقل از یکدیگر باشـد. بـر خـلاف ایـن سـه روش، روش کاراییانرژی ساختمان مستلزم انجام طراحیبهصورت یکپارچه و تلفیقی اسـت. در شـکل١٩-٣-١ نمودار مراحل مختلف طراحیدر چهار روش ارائه شده در این مبحث نشان داده شده است.
برایکنترل رعایتمبحث١٩ مقررات ملیدر انواع سـاختمان هـا، در تمـامی مـوارد مـیتـوان از روش های نیاز انرژیو کارایی انرژی ساختمان بهره گرفت، اما برای استفاده از روش های تجویزی و موازنهای محدودیتهایی به شرح زیر وجود دارد:
١٩-٣-٢-١-١ شرایطلازم برایاستفاده از روشهایتجویزیو موازنهای(کارکردی)
استفاده از روش های تجویزی و موازنهای (کارکردی) تنها در صورت تحقق پنجشرط زیر (بهصـورت همزمان) مجاز است:
الف) نسبت سطحجدارهای نورگذر بهسطحنما (برایهر یکاز نماهایسـاختمان) کـمتـر از ٤٠ درصد باشد؛
ب) زیربنایمفید ساختمان کمتر یا مساوی٢٠٠٠ مترمربعباشد؛
پ) تعداد طبقات (بدون احتساب طبقات مربوط بهفضاهایکنترل نشده نظیر پارکینگو انبار) کمتر یا مساوی٩ طبقهباشد؛
ت) اینرسیحرارتیساختمان (مطابقپیوست٢) متوسط یا زیاد باشد؛
ث) ممنوعیتو محدودیتیدر دسـتورالعملهـا و بخـشنامـههـایصـادر شـده توسـطوزارت راه وشهرسازی، با توجهبهمحلقرارگیریسـاختمان (اسـتان، شـهر، ...) و مشخصـات آن (تعداد طبقات، متراژ، کاربری، ...)، در اینخصوص، وجود نداشتهباشد.

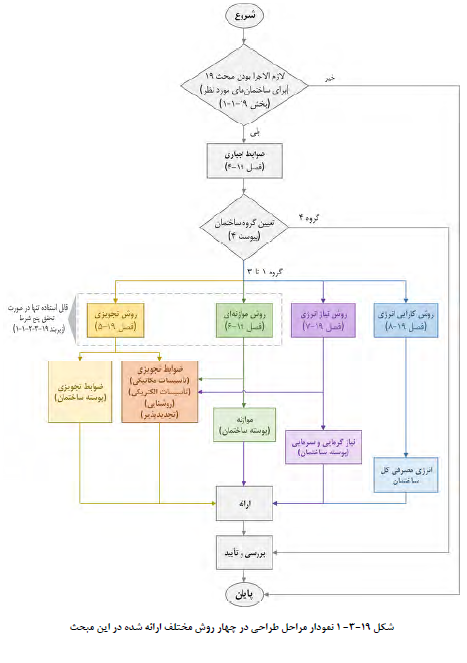

شکل ١٩-٣- ١ نمودار مراحلطراحیدر چهار روش مختلفارائهشده در این مبحث
١٩-٣-٢-١-٢ معرفی ویژگیهای روش های طراحی ارائهشده

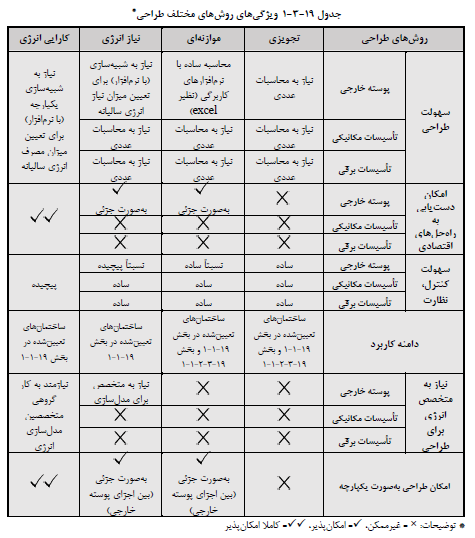

در جدول ١٩-٣-١ ویژگی های چهار روش طراحی ارائهشده در این مبحث نشان داده شده است.
طراح میتواند با در نظر گرفتن شرایط و امکانات پروژه بر اساس یکیاز روش ها اقدام بهطراحینماید.
١٩-٣-٢-٢ ابزارهای تحلیلی (نرم افزارهای) مورد تأیید
لازم است در صورت طراحیمطابق روش های نیاز انرژی (فصل١٩-٧) یا کاراییانرژی (فصل١٩-٨)، نرم افزارهای رایانهای اعتبارسنجی شده بر اساس استانداردهای معتبر و مورد تأیید نهـاد دارای صلاحیت قانونی مورد استفاده گیرد. ویژگیهای حداقل نرم افزارها، برایروش نیاز انرژیدر بخـش١٩-٧-١-١، و برای روش کاراییانرژیدر بخش١٩-٨-١-١ تعیینشده است.
تصویر ۱
تصویر ۲
