این روش یکی از چهار روش طراحی تعیین شده در این مبحـث اسـت . کـاربرد ایـن روش تنهـا در صورتی مجاز است که شرایط تعیین شده در ١٩-٣-٢-١-١ مورد رعایت قرار گرفته باشد. در حالتی که شرایط لازم محقق نشود، لازم خواهد بود طراحـی سـاختمان بـه روش نیـاز انـرژی سـاختمان (فصل ١٩-٧) یا روش کارایی انرژی ساختمان (فصل ١٩-٨) صورت گیرد.
١٩-٦-١ اصول کلی
در صورت طراحی ساختمان به روش موازنه ای (کـارکردی )، تـأثیر متقابـل عناصـر مختلـف پوسـته خارجی ساختمان بر ضریب انتقال حرارت ساختمان مد نظر قرار میگیرد. در نتیجه ، ضعف یکی از عناصر ساختمانی را می توان توسط یک یا چند عنصر ساختمانی دیگر بـا مشخصـات برتـر جبـران نمود، تا ضریب انتقال حرارت کل یا بخشی از ساختمان از ضریب انتقال حرارت سـاختمان مرجـع کمتر باشد. ولی کماکان، همانند روش تجویزی ، ارتقاء مشخصات حرارتی سیسـتم هـای تأسیسـات مکانیکی و یا الکتریکی امکان تخفیف گرفتن برای پوسته خارجی ساختمان (یا بـالعکس ) را فـراهم نمی سازد.
در عین حال، در روش موازنه ای (کارکردی )، هماننـد روش تجـویزی ، امکـان طراحـی بخـش هـای مختلف (پوسته خارجی یـا معمـاری ، تأسیسـات مکـانیکی و الکتریکـی و همچنـین سیسـتم هـای تجدیذیر) ، به صورت مستقل ، وجود دارد.
١٩-٦-٢ پوسته خارجی ساختمان
برای محاسبه عایق کاری حرارتی ساختمان ها به روش موازنه ای ، ابتدا بایـد گـروه سـاختمان تعیـین گردد. گروه ساختمان با توجه به عوامل ویژه اصلی (بخش ١٩-٢-٢) و براساس جـدول منـدرج در پیوست ٤ این مبحث تعیین میگردد. پس از آن، باید میزان عایق کاری حرارتـی سـاختمان هـا، بـا محاسبه ضریب انتقال حرارت طرح، و مقایسه آن با حداکثر مقـدار مجـاز (ضـریب انتقـال حـرارت مرجع ) تعیین شود.

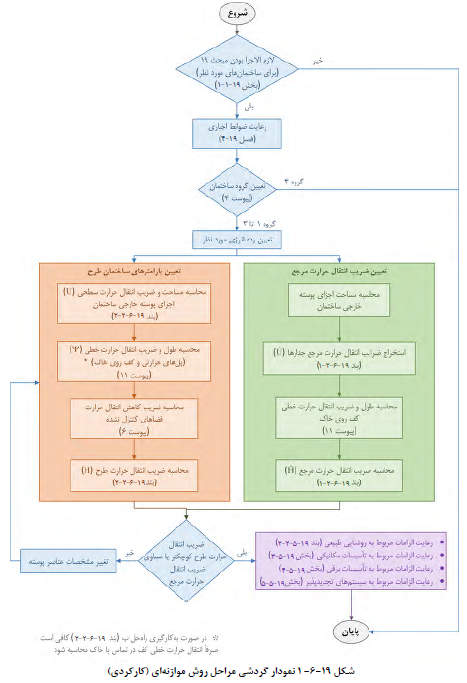

در بندهای ١٩-٦-٢-١ و ١٩-٦-٢-٢، روش محاسبه ضریب انتقال حرارت مرجع و ضـریب انتقـال حرارت طـرح توضـیح داده شـده اسـت . در شـکل ١٩-٦- ١ نیـز نمـودار گردشـی مراحـل محاسـبات عایق کاری حرارتی پوسته ساختمان در روش کارکردی نشان داده شده است .
محاسبات باید برای هر ساختمان منفرد و برای هر واحد آپارتمانی به صورت مستقل انجـام گـردد. در صورت یکسان بودن واحدهای سـاختمان از نظـر مشخصـات حرارتـی ، کـافی اسـت محاسـبات براساس بعضی واحدهای شاخص صورت گیـرد. شـایان ذکـر اسـت واحـدهای یـک سـاختمان در صورتی یکسان تلقی می شوند که شرایط زیر، به صورت هم زمان، تأمین گردد:
- ابعادی تقریباً مشابه (با تفاوت زیر ٥ درصد) داشته باشند؛
- مشخصات حرارتی تمامی عناصر پوسته خارجی واحدهای ساختمان مشابه باشد؛
- جهت گیری و موقعیت جدارها، خصوصاً جدارهای نورگذر، یکسان باشد؛
- نوع سیستم گرمایش ، سرمایش و تأمین آب گرم در تمامی واحدها مشابه باشد؛
- کاربری واحدهای ساختمان یکسان باشد.
طراحی پوسته خارجی ساختمان در صورتی مورد قبول است که شرایط زیر، بـه صـورت هـم زمـان، تأمین گردند:
- ضریب انتقال حرارت طرح از ضریب انتقال حرارت مرجع کمتر باشد؛
- مشخصــات جــدارهای نورگــذر (SHGC و TV/SHGC) ، بــرای تمــامی جــدارهای نورگــذر ساختمانهای گروه ١، علاوه بر رعایت انتظارات تعیین شده در بند ١٩-٤-٢-٣، بسـته بـه نیاز غالب (گرمایی یا سرمایی )، جهت نما، و رده انرژی ساختمان، باید شرایط تعیـین شـده در جدول١٩-٥-٢ را جوابگو باشند؛
- مشخصــات جــدارهای نورگــذر (SHGC و TV/SHGC) ، بــرای تمــامی جــدارهای نورگــذر ساختمانهای گروه ٢، علاوه بر رعایت انتظارات تعیین شده در بند ١٩-٤-٢-٣، بسـته بـه نیاز غالب (گرمایی یا سرمایی )، جهت نما، و رده انرژی ساختمان، باید شرایط تعیـین شـده در جدول ١٩-٥-٧ را جوابگو باشند؛
- مشخصــات جــدارهای نورگــذر (SHGC و TV/SHGC) ، بــرای تمــامی جــدارهای نورگــذر ساختمانهای گروه ٣، علاوه بر رعایت انتظارات تعیین شده در بند ١٩-٤-٢-٣، بسـته بـه نیاز غالب (گرمایی یا سرمایی )، جهت نما، و رده انرژی ساختمان، باید شرایط تعیـین شـده در جدول ١٩-٥-١٢ را جوابگو باشند.
در صورت بیشتر بودن ضریب انتقال حرارت طرح از ضریب انتقال حرارت مرجـع ، بایـد بـا اصـلاح مشخصات حرارتی و یا مقادیر اجزای پوسته خارجی ، ضریب انتقـال حـرارت طـرح را، تـا مقـداری مساوی یا کمتر از ضریب انتقال حرارت مرجع ، کاهش داد.
١٩-٦-٢-١ محاسبه ضریب انتقال حرارت مرجع

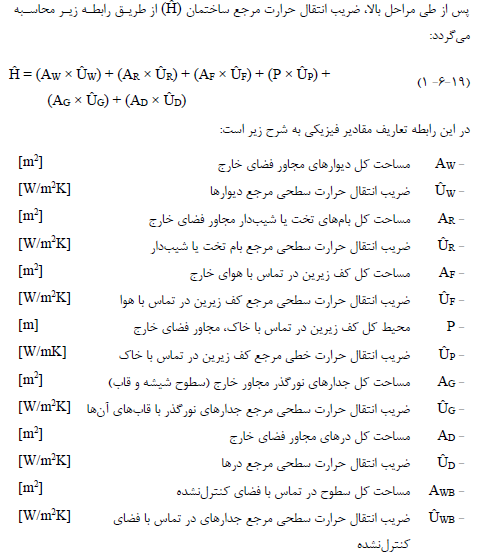

ضریب انتقال حرارت مرجع ساختمان (Ĥ) بر حسب [W/K] برابر است با حداکثر انتقال حـرارت مجاز از پوسته خارجی ساختمان، در شرایط پایدار و به ازای یک درجه سلسیوس اختلاف دما بین هوای داخل و خارج.
انتقال حرارت از جدارهای مختلف ساختمان مرجع برابر است با حاصل ضرب ضریب انتقال حـرارت (سطحی ) مرجع عناصر مختلف تشکیل دهنده پوسته خارجی در مساحت آن ها. در محاسبه ضـریب انتقال حرارت مرجع ، انتقال حرارت از بام ها، دیوارها، کف های در تماس بـا هـوا یـا خـاك، درهـا و سطوح نورگذر ساختمان در نظر گرفته میشود. این جدارها ممکن است در تماس با فضای خـارج، فضاهای کنترل نشده یا خاك باشند.
برای تعیین ضریب انتقال حرارت مرجع ساختمان، لازم است ضرایب انتقال حرارت مرجـع اجـزای پوسته خارجی ، با در نظر گرفتن گروه ساختمان (پیوست ٤) و رتبه ساختمان از جداول زیربندهای ١٩-٦-٢-٢-٥ تا ١٩-٦-٢-٢-٧ استخراج گردد.
در ضمن ، لازم است مقادیر اجزای پوسته خارجی ساختمان (شامل مساحت خـالص کـل دیوارهـا، بام، کف مجاور هوا، در، پنجره و سطوح مجاور فضاهای کنتـرلنشـده و محـیط کـف در تمـاس بـا خاك) با توجه به ابعاد داخلی محاسبه گردد. لازم به ذکر است در محاسبه ضـریب انتقـال حـرارت مرجع ، تنها پل حرارتی کف در تماس با خاك در نظر گرفته میشود.
توضیحات :
١- سطوح تمام جدارهای ساختمانی (AWB ، ARD ، AF ، AR ، AW) و محیط کف زیرین در تماس بـا خاك (P) از طرف داخل ساختمان محاسبه میشوند.
٢- تمام ضرایب انتقال حرارت مرجع عناصر ساختمانی در زیربندهای ١٩-٦-٢-٢-٥ تـا ١٩-٦-٢-٢-٧ ارائه شده است .
٣- منظور از «جدار مجاور فضای خارج» جداری است که بین یـک فضـای کنتـرلشـده و فضـای خارج قرار گرفته باشد. همچنین منظور از «جدار مجاور فضای کنترل نشده» جداری است که بین فضای کنترل شده و فضای کنترل نشده قرار گرفته باشد (ر.ك. به پیوست ٦). در محاسـبه ضریب انتقال حرارت مرجع ، سطوح جدارهای بین فضای کنترل نشده و فضای خارج در نظـر گرفته نمیشود.
٤- ضریب انتقال حرارت ÛWB جدارهای در تماس با فضاهای کنترل نشـده برابـر اسـت بـا حاصـل ضرب ضریب انتقال حرارت مرجع ارائه شده در جداول ایـن فصـل در ضـریب کـاهش انتقـال حرارت فضاهای کنترل نشده که برای ساختمان طرح محاسبه میشود.
١٩-٦-٢-٢ محاسبه ضریب انتقال حرارت طرح
ضریب انتقال حرارت طرح مجموع انتقال حرارت از جدارهای مختلـف پوسـته خـارجی سـاختمان طراحی شده، به ازای یک درجه سلسیوس اختلاف دما بین فضای داخل و خارج، در شـرایط پایـدار است .
در محاسبه ضریب انتقال حرارت طرح، طراح می تواند یکـی از روشهـای (الـف ) یـا (ب) را، بـرای محاسبه یا تعیین اثر پل های حرارتی بر روی ضریب انتقال حرارت ساختمان، در نظر بگیرد.
١٩-٦-٢-٢-١ محاسبه یا تعیین اثر پل های حرارتی
الف ) روش دقیق محاسبه پل های حرارتی برای تعیین ضریب انتقال حرارت طرح
در این روش، محاسبه پل های حرارتی (نظیر پل های حرارتی در محل تقاطع دیوارهای خـارجی بـا کف ها و تیغه های داخلی ) با استفاده از داده های ارائه شده در پیوست ١١ این مبحث انجام میشود.
در این صورت، برای محاسبه ضریب انتقال حرارت مرجع لازم است مقادیر ارائه شده برای ضـریب انتقال حرارت را، با رعایت اصول زیر، از جداول استخراج شوند:
- دیوار با فرض عایق کاری حرارتی از خارج
- بام یا سقف با فرض عایق کاری از خارج (در تقاطع با دیوار با عایق کاری حرارتی از خارج)
- کف روی هوا با فرض عایق کاری از خارج (در تقاطع با دیوار با عایق کاری حرارتی از خارج)
- کف مجاور خاك مطابق ضوابط این بخش
ب) روش ساده سازی شده تعیین اثر پل های حرارتی
در این روش، تعیین اثر پل های حرارتی به روش سادهسازی شده، بـدون محاسـبه ضـرایب انتقـال حرارت خطی (تقاطع دیوارهای خارجی با کف ها و تیغه های داخلی ) انجام میگردد. در این صورت، برای محاسبه ضریب انتقال حرارت مرجع ساختمان، لازم است مقادیر ضرایب انتقال حرارت مرجع عناصر ساختمانی ارائه شده در جدول ١٩-٦- ١ الی جدول ١٩-٦-٩ منطبـق بـا جزییـات اجرایـی ساختمان طرح و بسته به نوع فضای مجاور آن (کنترلشـده یـا کنتـرلنشـده)، روش عـایق کـاری حرارتی دیوار، و همچنین رده انرژی ساختمان استخراج شوند.
تعیین ضریب انتقال حرارت (سطحی ) طرح، با محاسبه یا استخراج ضرایب انتقال حرارت سـطحی تمامی اجزای پوسته خارجی صورت میگیرد.
١٩-٦-٢-٢-٢ ضریب انتقال حرارت (سطحی ) جدارها
ضریب انتقال حرارت (سطحی ) جدارهای کدر ساختمان باید با استفاده از ضرایب هـدایت حـرارت مصالح متداول (پیوست ٧) و مقاومت های حرارتی قطعات ساختمانی ، لایه های هوا و سطوح داخلی و خارجی پوسته خارجی (پیوست ٨) محاسبه گردد. لازم است ضـریب انتقـال حـرارت بازشـوها و جدارهای نورگذر پوسته خارجی ساختمان نیز براساس جداول پیوست ٩ این مبحث تعیین گردد.
در صورتی که جدارهای تشکیل دهنده پوسته خارجی دارای قطعاتی باشند که در تولیـد یـا نصـب مورد نیاز هستند و باعث ایجاد پل حرارتی می شوند، لازم است ضریب انتقـال حـرارت طـرح بـا در نظر گرفتن اثر حرارتی این قطعات محاسبه یا تعیین شود.
در صورتی که مقادیر مربوط به بعضی مصالح ، یا اجزای خاص، در پیوست های مذکور نیامده باشد و یا سازندهای مدعی باشد که محصولاتی با مشخصات حرارتی بهتر از مقادیر مندرج در منابع معتبـر عرضه کرده است ، لازم است گواهی فنی معتبر محصول مورد نظر ضمیمه مدارك گردد.
گواهی فنی باید حاوی دادهها و مقادیر مربوط به ضرایب هدایت حرارت یـا مقاومـت هـای حرارتـی محصول، ضخامت های مورد استفاده در طراحی ساختمان، اصول فنـی نصـب (اجـرا)، و همچنـین دیگر مشخصات فنی مورد نیاز برای ارزیابی همه جانبه محصول باشد. مقادیر ارائـه شـده در گـواهی فنی ، تا زمان اعتبار آن، ملاك طراحی و محاسبات است .
برای محاسبه ضریب انتقال حرارت طـرح، بایـد مقـادیر تمـام اجـزای پوسـته خـارجی ، کـه دارای مشخصات حرارتی متفاوتی هسـتند یـا در مجـاورت فضـاهای متفـاوتی از نظـر کنتـرل دمـا قـرار گرفته اند، به صورت جداگانه محاسبه گردد. این مقادیر شامل مساحت خالص انواع دیوارها، بـامهـا، کف های مجاور هوا، درها و پنجره هاست ، که در مجاورت فضای خارج، یا فضاهای کنترل نشده، قرار گرفته اند. در محاسبه این سطوح، باید ابعاد داخلی فضاها ملاك قرار گیرد.
١٩-٦-٢-٢-٣ ضریب کاهش انتقال حرارت فضاهای کنترل نشده
محاسبه ضریب انتقال حرارت طـرح، نیازمنـد محاسـبه ضـریب کـاهش انتقـال حـرارت فضـاهای کنترل نشده ساختمان است . برای محاسبه ضریب کاهش انتقال حرارت فضاهای کنترلنشده، بایـد از روش ارائه شده در پیوست ٦ استفاده شود.
١٩-٦-٢-٢-٤ محاسبه ضریب انتقال حرارت طرح (H)

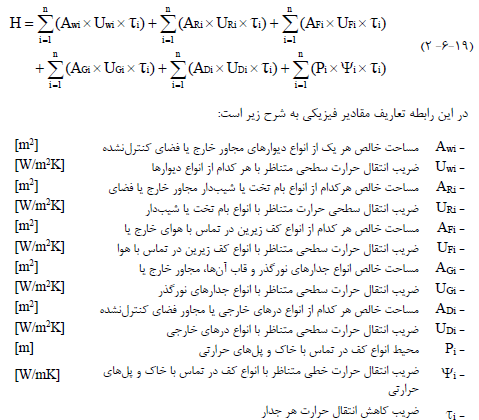

پس از مراحل فوق، باید ضریب انتقال حرارت طرح (H) بـا محاسـبه مجمـوع حاصـل ضـربهـای مساحت اجزای مختلف پوسته در ضریب انتقال حرارت و ضریب کاهش انتقال حرارت متنـاظر هـر کدام از آنها، و همچنین مجموع حاصل ضربهای محیط پل های حرارتی در ضریب انتقال حرارت خطی (در صورت استفاده از راه حل الف ) و ضریب کاهش انتقال حرارت متنـاظر بـا آنهـا تعیـین گردد، که در رابطه زیر بیان شده است :
توضیحات:
- منظور از «جدار مجاور فضای خارج» جداری است که بین یک فضای کنترلشده و فضـای خـارج قرار گرفته باشد. همچنین منظور از »جدار مجاور فضای کنترل نشده «جداری است کـه بـین فضای کنترل شده و فضای کنترل نشده قرار گرفته باشد (ر.ك. بـه پیوسـت ٦). در رابطـه بـالا، سطوح جدارها و پل های حرارتی بین فضاهای کنتـرلنشـده و فضـای خـارج در نظـر گرفتـه نمیشود.
- در صورت استفاده از راه حل ب، در محاسبه ضریب انتقال حرارت طرح، تنها انتقال حرارت خطی کف در تماس با خاك در نظر گرفته میشود.
١٩-٦-٢-٢-٥ ضرایب انتقال حرارت مرجع عناصر ساختمانی برای ساختمان گروه یک

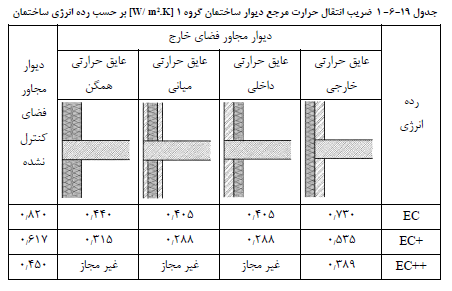

الف- ضریب انتقال حرارت مرجع دیوار - ساختمان گروه ١
در مورد تمامی دیوارهای ساختمان های گروه ١، لازم است علاوه بر رعایت انتظارات تعیین شـده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حرارت مرجع ساختمان (Ĥ)، مطابق اصول ارائـه شـده در بند ١٩-٦-٢-١، مقادیر ارائه شده در جدول ١٩-٦- ١ برای ضریب انتقال حـرارت مرجـع دیـوار (Ûw)مبنای محاسبه قرار گیرد.
لازم به ذکر است ضریب انتقال حرارت مرجع دیوار (Ûw) به نوع فضای مجاور آن (کنترل شـده یـا کنترل نشده)، روش عایق کاری حرارتی دیوار، و همچنین رده انرژی ساختمان بستگی دارد.
ب- مشخصات حرارتی نوری مرجع برای جدارهای نورگذر - ساختمان گروه ١
در مورد تمامی جدارهای نورگذر ساختمانهـای گـروه ١، لازم اسـت عـلاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصــول ارائــه شــده در بنــد ١٩-٦-٢-١، مقــادیر ارائــه شــده در جــدول١٩-٥- ٢ و زیربنــد ١٩-٥-٢-١-٢-ب برای ضریب انتقال حرارت مرجع دیوار (ÛG) مبنای محاسبه قرار گیرد.
در ضمن ، لازم است محدودیت های تعیین شده در جدول١٩-٥-٢، در خصوص دیگـر پارامترهـای حرارتی نوری (ضریب بهره گرمایی خورشیدی و ضریب عبور نور مرئی ) جدارهای نورگـذر رعایـت گردد.

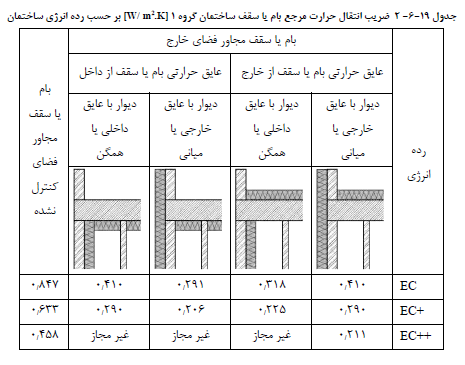

پ- ضریب انتقال حرارت مرجع بام یا سقف - ساختمان گروه ١
در مورد تمامی بام ها یا سقفهای ساختمان هـای گـروه ١، لازم اسـت عـلاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصول ارائه شده در بند ١٩-٦-٢-١، مقادیر ارائـه شـده در جـدول ١٩-٦- ٢ بـرای ضـریب انتقـال حرارت مرجع بام یا سقف (ÛR) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضـریب انتقـال حـرارت مرجـع بـام یـا سـقف (ÛR) بـه نـوع فضـای مجـاور آن (کنترل شده یا کنترل نشده)، روش عایق کاری حرارتی بام یا سقف ، و همچنین رده انرژی ساختمان بستگی دارد.

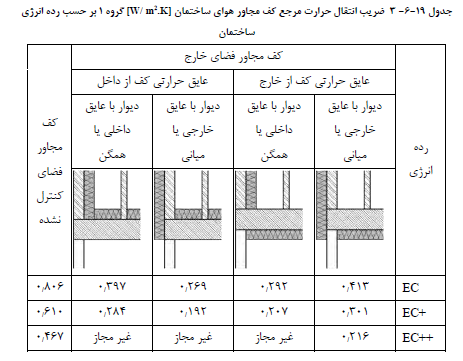

ت- ضریب انتقال حرارت مرجع کف مجاور هوا - ساختمان گروه ١
در مورد تمامی کف های مجاور هوای ساختمانهای گروه ١، لازم است علاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصول ارائه شده در بند ١٩-٦-٢-١، مقادیر ارائـه شـده در جـدول ١٩-٦- ٣ بـرای ضـریب انتقـال حرارت مرجع کف (ÛF) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضـریب انتقـال حـرارت مرجـع بـام یـا سـقف (ÛF) بـه نـوع فضـای مجـاور آن (کنترل شده یا کنترل نشده)، روش عایق کاری حرارتی بام یا سقف ، و همچنین رده انرژی ساختمان بستگی دارد.
ث - ضریب انتقال حرارت مرجع کف مجاور خاك - ساختمان گروه ١
ضریب انتقال حرارت مرجع کف مجاور خاك: ۱/۴۰ [W/ m.K]
١٩-٦-٢-٢-٦ ضرایب انتقال حرارت مرجع عناصر ساختمانی برای ساختمان گروه دو

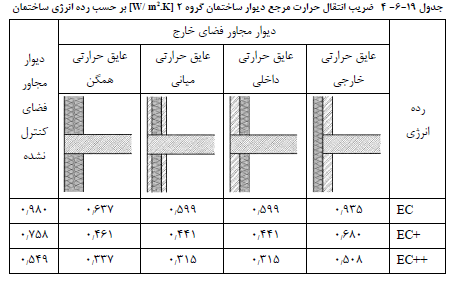

الف- ضریب انتقال حرارت مرجع دیوار - ساختمان گروه ٢
در مورد تمامی دیوارهای ساختمان های گروه ٢، لازم است علاوه بر رعایت انتظارات تعیین شـده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حرارت مرجع ساختمان (Ĥ)، مطابق اصول ارائـه شـده در بند ١٩-٦-٢-١، مقادیر ارائه شده در جدول ١٩-٦- ٤ برای ضریب انتقال حـرارت مرجـع دیـوار (ÛW) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضریب انتقال حرارت مرجع دیوار (ÛW) به نوع فضای مجاور آن (کنترل شـده یـا کنترل نشده)، روش عایق کاری حرارتی دیوار، و همچنین رده انرژی ساختمان بستگی دارد.
ب- مشخصات حرارتی نوری مرجع برای جدارهای نورگذر - ساختمان گروه ٢
در مورد تمامی جدارهای نورگذر ساختمانهـای گـروه ٢، لازم اسـت عـلاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصــول ارائــه شــده در بنــد ١٩-٦-٢-١، مقــادیر ارائــه شــده در جــدول ١٩-٥-٧ و زیربنــد ١٩-٥-٢-١-٣-ب برای ضریب انتقال حرارت مرجع دیوار (ÛG) مبنای محاسبه قرار گیرد.
درضمن ، لازم است محدودیت های تعیین شده در جدول ١٩-٥-٧، در خصوص دیگـر پارامترهـای حرارتی نوری (ضریب بهره گرمایی خورشیدی و ضریب عبور نور مرئی ) جدارهای نورگـذر رعایـت گردد.

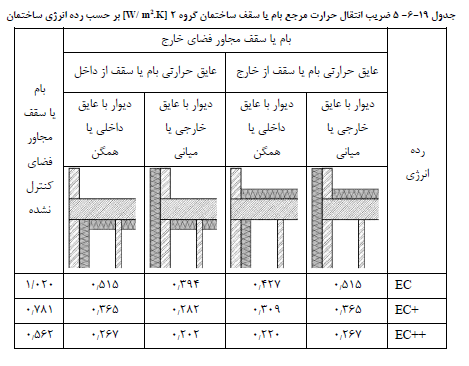

پ- ضریب انتقال حرارت مرجع بام یا سقف - ساختمان گروه ٢
در مورد تمامی بام ها یا سقفهای ساختمانهـای گـروه ٢، لازم اسـت عـلاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصول ارائه شده در بند ١٩-٦-٢-١، مقادیر ارائـه شـده در جـدول ١٩-٦- ٥ بـرای ضـریب انتقـال حرارت مرجع بام یا سقف (ÛR) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضـریب انتقـال حـرارت مرجـع بـام یـا سـقف (ÛR) بـه نـوع فضـای مجـاور آن (کنترل شده یا کنترل نشده)، روش عایق کاری حرارتی بام یا سقف ، و همچنین رده انرژی ساختمان بستگی دارد.

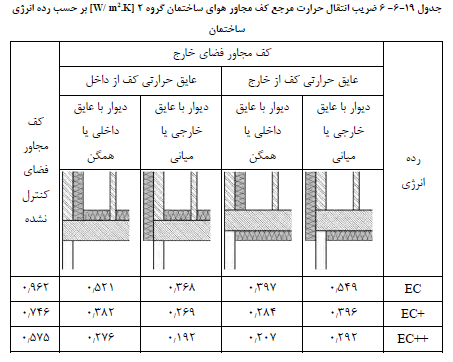

ت- ضریب انتقال حرارت مرجع کف مجاور هوا - ساختمان گروه ٢
در مورد تمامی کف های مجاور هوای ساختمانهای گروه ٢، لازم است علاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصول ارائه شده در بند ١٩-٦-٢-١، مقـادیر ارائـه شـده در جـدول ١٩-٦-٦ بـرای ضـریب انتقـال حرارت مرجع کف (ÛF) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضـریب انتقـال حـرارت مرجـع بـام یـا سـقف (ÛF) بـه نـوع فضـای مجـاور آن (کنترل شده یا کنترل نشده)، روش عایق کاری حرارتی بام یا سقف ، و همچنین رده انرژی ساختمان بستگی دارد.
ث- ضریب انتقال حرارت مرجع کف مجاور خاك - ساختمان گروه ٢
ضریب انتقال حرارت مرجع کف مجاور خاك: ۱/۶۰ [W/ m.K]
١٩-٦-٢-٢-٧ ضرایب انتقال حرارت مرجع عناصر ساختمانی برای ساختمان گروه سه

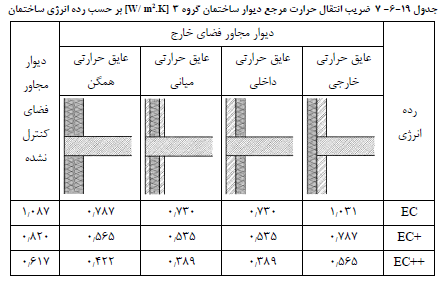

الف ضریب انتقال حرارت مرجع دیوار - ساختمان گروه ٣
در مورد تمامی دیوارهای ساختمان های گروه ٣، لازم است علاوه بر رعایت انتظارات تعیین شـده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حرارت مرجع ساختمان (Ĥ)، مطابق اصول ارائـه شـده در بند ١٩-٦-٢-١، مقادیر ارائه شده در جدول ١٩-٦-٧ برای ضریب انتقال حـرارت مرجـع دیـوار (ÛW) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضریب انتقال حرارت مرجع دیوار (ÛW) به نوع فضای مجاور آن (کنترل شـده یـا کنترل نشده)، روش عایق کاری حرارتی دیوار، و همچنین رده انرژی ساختمان بستگی دارد.
ب- مشخصات حرارتی نوری مرجع برای جدارهای نورگذر - ساختمان گروه ٣
در مورد تمامی جدارهای نورگذر ساختمان هـای گـروه ٣، لازم اسـت عـلاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصــول ارائــه شــده در بنــد ١٩-٦-٢-١، مقــادیر ارائــه شــده در جــدول ١٩-٥-١٢ و زیربنــد ١٩-٥-٢-١-٤-ب برای ضریب انتقال حرارت مرجع دیوار (ÛG) مبنای محاسبه قرار گیرد.
در ضمن ، لازم است محدودیت های تعیین شده در جدول ١٩-٥- ١٢، در خصوص دیگر پارامترهای حرارتی نوری (ضریب بهره گرمایی خورشیدی و ضریب عبور نور مرئی ) جدارهای نورگـذر رعایـت گردد.

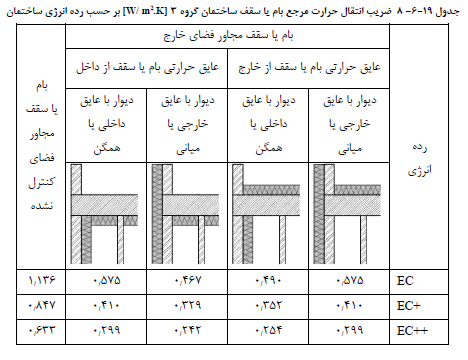

پ- ضریب انتقال حرارت مرجع بام یا سقف - ساختمان گروه ٣
در مورد تمامی بام ها یا سقفهای ساختمانهـای گـروه ٣، لازم اسـت عـلاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصول ارائه شده در بند ١٩-٦-٢-١، مقادیر ارائـه شـده در جـدول ١٩-٦- ٨ بـرای ضـریب انتقـال حرارت مرجع بام یا سقف (ÛR) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضـریب انتقـال حـرارت مرجـع بـام یـا سـقف (ÛR) بـه نـوع فضـای مجـاور آن (کنترل شده یا کنترل نشده)، روش عایق کاری حرارتی بام یا سقف ، و همچنین رده انرژی ساختمان بستگی دارد.

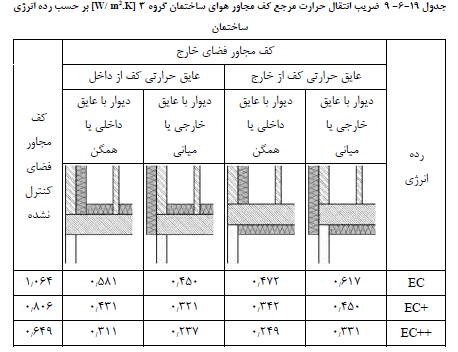

ت- ضریب انتقال حرارت مرجع کف مجاور هوا - ساختمان گروه ٣
در مورد تمامی کف های مجاور هوای ساختمانهای گروه ٣، لازم است علاوه بـر رعایـت انتظـارات تعیین شده در بند ١٩-٤-٢-٢، در محاسبه ضریب انتقال حـرارت مرجـع سـاختمان (Ĥ)، مطـابق اصول ارائه شده در بند ١٩-٦-٢-١، مقادیر ارائـه شـده در جـدول ١٩-٦-٩ بـرای ضـریب انتقـال حرارت مرجع کف (ÛF) مبنای محاسبه قرار گیرد.
لازم به ذکر است ضـریب انتقـال حـرارت مرجـع بـام یـا سـقف (ÛF) بـه نـوع فضـای مجـاور آن (کنترل شده یا کنترل نشده)، روش عایق کاری حرارتی بام یا سقف ، و همچنین رده انرژی ساختمان بستگی دارد.
ث - ضریب انتقال حرارت مرجع کف مجاور خاك - ساختمان گروه ٣
ضریب انتقال حرارت مرجع کف مجاور خاك: ۱/۷۰ [W/ m.K]
