در هر سازه قابی باید کلاف های زیر تعبیه گردد:
١- کلاف های داخلی
٢- کلاف های محیطی
٣- کلاف های افقی به ستون ها یا دیوارهای خارجی
٤- کلاف های ستون گوشه
٥- کلاف های قائم

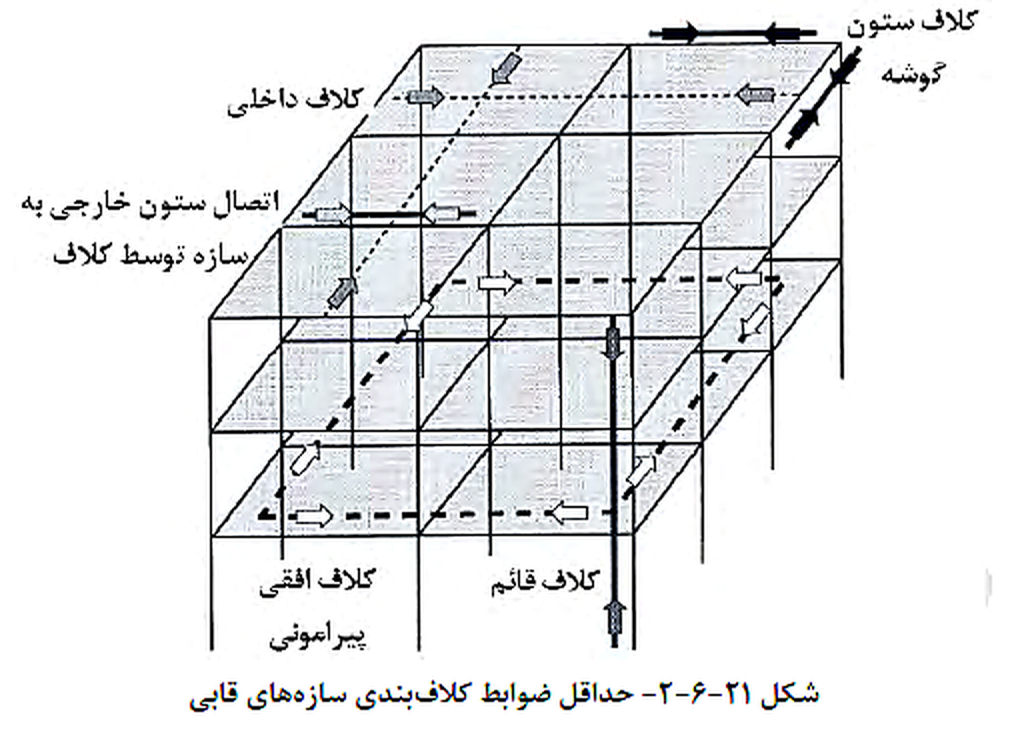

شکل ٢١-٦-٢ کلاف بندی لازم در قاب ساختمانی را نشان میدهد، کـلاف هـا بایـد الزامـات زیـر را برآورده نمایند:
١- کلاف های داخلی در تراز کف ها و بام در دو امتداد متعامد بصورت مسـتقیم و پیوسـته از یک لبه تا لبه مقابل امتداد دارند.
٢- آرماتورهای کلاف ها میتواند دارای وصله پوششی، جوشی و یا مکانیکی باشند.
٣- کلاف های داخلی باید به کلاف های محیطی مهار شوند. کلاف های داخلـی مـی تواننـد در ضخامت دال و یا تیرها تعبیه شوند.
٤- کلاف های محیطی باید در کف ها یا بـام در محـیط سـاختمان و در محـدودة عـرض ۱.۲ متری از لبه محیط به داخل تعبیه گردند.
٥- در تراز کف ها و بام، لازم است کلاف های افقی، ستون هـای خـارجی را بـه سـازه داخلـی متصل نمایند. لزومی به پیوستگی این کلاف ها نیست و فقط باید در دو انتها مهار شوند.
٦- در تراز کف و بام، لازم است کلاف های افقی در دو امتداد متعامد، ستون های گوشه را بـه سازه داخلی متصل نمایند.
٧- به منظور تامین کلاف های قائم، لازم است ستونها از تـراز فونداسـیون تـا بـالاترین تـراز بصورت ممتد ادامه یابند.
٨- فاصله آزاد بین کلاف های قائم نباید از ٥ متر تجاوز کند.
٩- وصله ستون در ارتفاع طبقه باید در یکسوم میانی ارتفاع ستون قرار گیرد.
١٠- در سازه هایی که از چند بخش مجزا تشکیل شدهاند و یا دارای درز انقطاع هستند، ضوابط مربوط به کلاف ها در مورد هر بخش باید به تنهایی صادق باشد.
١١- تمام مسیرهای انتقال بار در کلاف ها باید به صورت مستقیم باشد و تغییر جهت در مسیر بازشوها مجاز نمیباشد.
٢١-٦-٤-١- مقاومت کلاف ها
آرماتورهای تعبیه شده برای کلاف ها برای سایر مقاصد طراحی، میتواند بـه عنـوان بخشـی از آرماتور لازم برای کلاف منظور شود. مقاومت لازم برای کلاف ها بصورت زیر محاسبه میشود:
الف: کلاف های داخلی باید مقاومتی بیش از بزرگترین دو مقدار زیر را داشته باشـند (تـن بـر واحـد عرض دال):
D = بار مرده (تن بر متر مربع)
L = بار زنده (تن بر متر مربع)
lr = حداکثر فاصله بین مراکز ستون ها، قاب ها یا دیوارهایی که دو چشمه مجاور را در امتداد کلاف مورد نظر تحما می کنند (متر)
Ft = مقاومت پایه که کوچکترین دو مقدار (۲+۰/۴N) یا ۶ تن میباشد (تن).
N = تعداد طبقات
ب: کلاف های گوشه و پیرامونی باید دارای مقاومت Ft باشند.
پ: کلاف های افقی که ستون ها یا دیوارهای خارجی را به سازه متصل می کنند، باید مقاومتی بیش از بزرگترین مقدارهای زیر را داشته باشند :
ت: کلاف های قائم باید دارای مقاومت کششی مساوی بزرگترین نیروی قائم ضـریبدار ناشـی از بـار قائم هر یک از طبقات به علت ترکیب های بارگذاری عادی باشند.
برای محاسبه مقاومت طرح کلاف ها، ضریب کاهش مقاومت ɸ = ۰/۷۵ منظور میشود.کلاف ها باید به طور کامل وصله شده و در دو انتها به طور کامل مهار شوند.
