gCp روی اجزاء پوششی بام
ضرایب ترکیبی بیشینه CgCp برای محاسبه فشار یا مکش جزئی روی اجزاء پوششی بام به شرح ذیل در نظر گرفته میشود:
الف) زاویه شیب بام کمتر از ۷ درجه شکل ۶-۱۰-۶
ب) بام با شیب دو طرفه یا چهار طرفه و زاویه شیب بام بیش از ۷ درجه شکل ۶-۱۰-۷
پ) بام ساختمانهای صنعتی دندانه ای با شیب دو طرفه بام بیش از ۱۰ درجه شکل ۶-۱۰-۸
ت) بام ساختمانهای شیبدار یک طرفه با شیب بام بین ۳ تا ۳۰ درجه، شکل ۶-۱۰-۹
ث) بام ساختمانهای دندانه ای با شیب یک طرفه بام بین ۱۰ تا ۳۰ درجه در شکل ۶-۱۰-۱۰ داده شده است.
ضرایب مثبت CpCg به معنای نیروهای رو به سطح (فشار) و منفی به معنای نیروهای خارج از سطح (مکش) است کلیه اجزاء پوششی و نما باید برای هر دو حالت فشار و مکش طراحی شوند. برای تعیین بحرانیترین مقادیر فشار یا مکش روی اجزاء پوششی نما دیوارها و بامها، فشار و مکش داخلی باید طبق بند ۶-۱۰-۴-۲ محاسبه شده و جمع این مقادیر از رابطه ۶-۱۰-۴ ملاک طراحی قرار گیرند.
عرض نوارهای کناری ساختمان در همه حالات برابر با کمترین مقدار ۱۰ کوچکترین بعد افقی ساختمان در پلان یا ۴۰% ارتفاع پاشیب (H) منظور میشود این عرض در هر حال نباید کمتر از ۴% کوچکترین بعد افقی ساختمان یا یک متر اختیار شود.

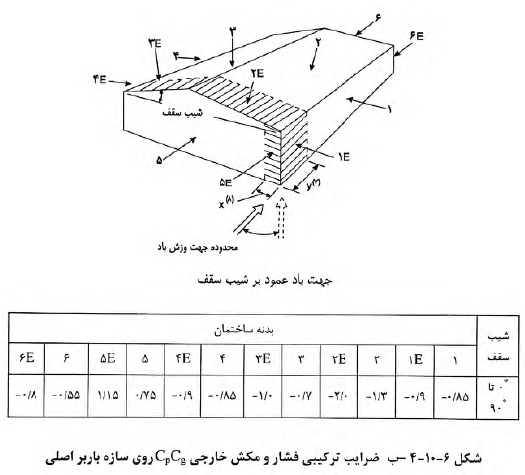

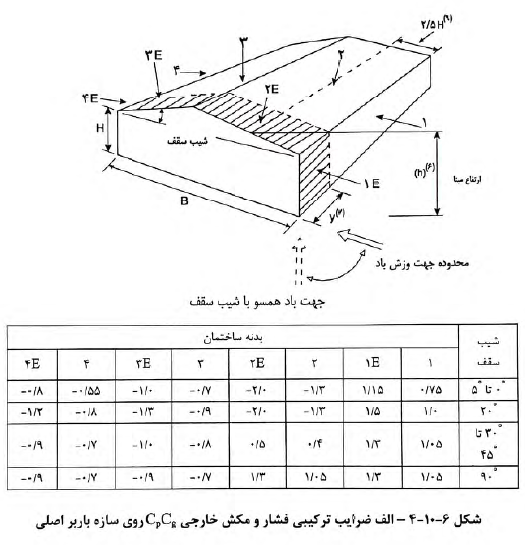

یادداشتهای مربوط به شکلهای ۶-۱۰-۴ الف و ب:
۱) حالات بارگذاری الف و ب به ترتیب جهت وزش باد همسو با شیب بام و عمود بر آن را نشان میدهد. ضرایب CpCg در جداول مربوطه میزان فشار (مکش) را روی کلیهی وجوه ساختمان و بام و همین طور فشارهای یا مکشهای اضافی موضعی در نوار کناری دیوارها و بام را تعیین میکند.
۲) ساختمان باید برای هر یک از دو امتداد اصلی بارگذاری و در هر دو جهت تحلیل و طراحی شود. بارگذاری مجزای بامها در حالت الف و ب برای منظور نمودن اثرات منجر به پیچش و همینطور بدترین حالت بارگذاری الزامی است.
۳) برای زوایایی از شیب بام که در جدول داده نشده اند مقادیر CpCg از طریق درون یابی به دست میآیند.
۴) ضرایب مثبت CpCg به معنای نیروی رو به سطح (فشار) و منفی به معنای نیروهای خارج از سطح (مکش) میباشد.
۵) در طراحی پی ساختمانها بجز طراحی میل مهار اتصال قابها به پی کافیست ۷۰% نیروی مربوط به باد منظور شود.
۶) برای محاسبه، Ce ارتفاع مبنای بام (h) متوسط ارتفاع پاشیب (H) و ارتفاع حداکثر بام بوده و باید حداقل ۶ متر منظور شود در بامهای با زاویه شیب کمتر از ۷ درجه مقدار h برابر ارتفاع پاشیب یا حداقل ۶ متر اختیار خواهد شد...
۷) در بارگذاری حالت الف عرض نوارهای کناری ساختمان که تحت تاثیر فشار یا مکش بیشتری قرار میگیرند و باید در بارگذاری کلی ساختمان منظور شوند به ترتیب زیر تعیین میشوند:
الف) حداقل y معادل ۶ متر یا دو برابر X (که در بند ۸ تعریف شده) هر کدام که بزرگتر باشد.
ب) در سیستمهای قابی مقدار y میتواند فاصله بین قاب انتهایی تا اولین قاب داخلی اختیار شود.
۸) در بارگذاری حالت ب عرض نوارهای کناری ساختمان (x)، برابر با کمترین مقدار ۱۰% کوچکترین بعد افقی ساختمان در پلان یا ۴۰% ارتفاع پاشیب (H) منظور میشود. این عرض در هر حال نباید کمتر از ۴۰% کوچکترین بعد افقی ساختمان یا یک متر اختیار شود.
۹) در بارگذاری حالت الف چنانچه نسبت پهنای ساختمان در جهت باد (B) به ارتفاع ساختمان (H) بیش از ۵ باشد فشار یا مکش نواحی ۲ و ۲E در عرضی از بام به مقدار ۲/۵H اعمال شده و در بقیه سطوح بام ضرایب فشار (مکش) مربوط به ناحیه ۳ و ۳E اختیار خواهند شد.

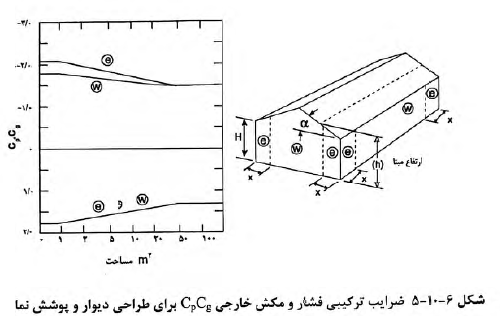

یادداشتهای مربوط به شکل ۶-۱۰-۵:
۱- ضرایب CpCg این شکل را برای هر زاویه شیب بام میتوان استفاده کرد.
۲- محور افقی نمودار نمایانگر مقدار سطحی از دیوار یا پوشش نما است که برای طراحی انتخاب میشود.
۳- ضرایب CpCg برای ترکیبات خاصی از اجزاء معماری در نما میتواند متفاوت با مقادیر این شکل باشد. چنانچه تیغههای قائم معماری به عمق بیش از یک متر به عنوان عنصر باربر نما یا عنصر معماری روی نمای ساختمان قرار گرفته باشد ضریب CpCg به ۲٫۸- افزایش پیدا میکند.

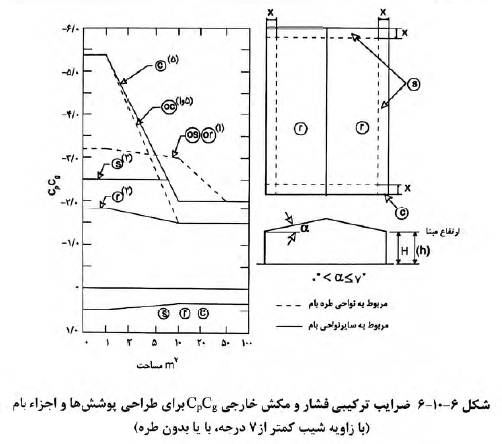

یادداشتهای مربوط به شکل ۶-۱۰-۶:
۱) ضرایب CpCg برای بخشهای طره پوشش بام با پیشوند "o" در شکل مشخص شده اند و شامل مجموع فشار و مکش از زیر و روی بام هستند دیوارها در این حالت با لبه بام هم سطح نبوده و پوشش طره مشرف بر دیوارهای خارجی میباشد.
۲) مقادیر ضریب CpCg تعریف شده برای نواحی r و s شامل هر دو حالت بامها و سایه بانها (فضای بدون دیوار پیرامونی) میشوند.
۳) محور افقی نمودار نمایانگر مساحتی از بام است که برای طراحی انتخاب میشود.
۴) برای ساختمانهای با بام پله ای تخت علاوه بر استفاده از این شکل، شکل ۶-۱۰-۱۱ و توضیحات بند ۶-۱۰-۱۰ نیز باید مورد استفاده قرار گیرند.
۵) چنانچه در لبه بام دست انداز به ارتفاع حداقل یک متر پیش بینی شده باشد، ضریب CpCg در گوشههای بام (ناحیه C) از ۵/۴- به ۴٫۴- تقلیل پیدا میکند.

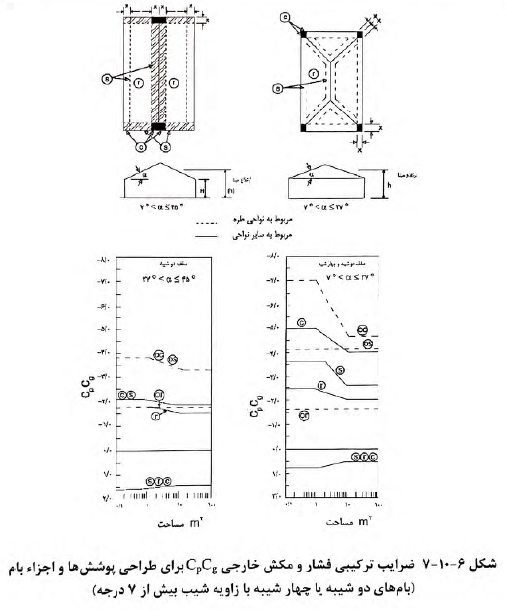

یادداشتهای مربوط به شکل ۶-۱۰-۷:
۱) ضرایب CpCg برای بخشهای طره پوشش بام با پیشوند "o" در شکل مشخص شده اند و شامل مجموع فشار (و مکش) از زیر و روی بام هستند.
۲) محور افقی نمودار نمایانگر مساحتی از بام است که برای طراحی انتخاب میشود.
۳) ضرایب CpCg در نوار لبه بامها (S) در محل تارک و یالهای بام نیز اعمال میشوند.

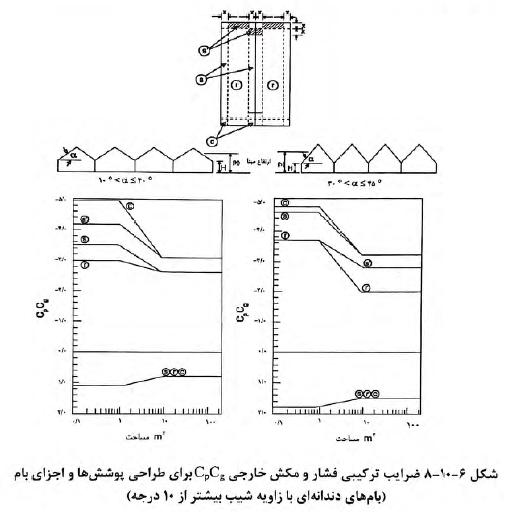

یادداشتهای مربوط به شکل ۶-۱۰-۸:
۱) برای استفاده از این شکل ساختمان باید حداقل از دو دهانه قاب تشکیل شود.
۲) چنانچه زاویه شیب بام کمتر از ۱۰ درجه باشد باید از جدول شکل ۶-۱۰-۶ استفاده کرد.
۳) پلان و نواحی نشانه گذاری شده مربوط به یک دهانه از پوشش دندانه دار است.
۴) محور افقی نمودار نمایانگر مساحتی از بام است که برای طراحی انتخاب میشود.

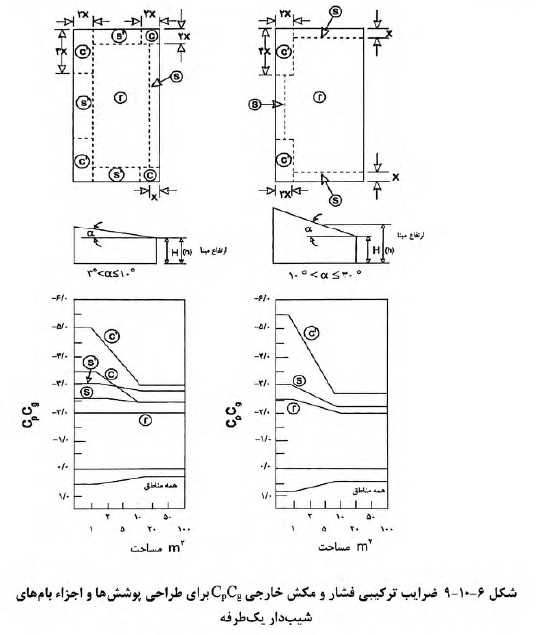

یادداشتهای مربوط به شکل ۶-۱۰-۹:
۱- محور افقی نمایانگر مساحتی از بام است که برای طراحی انتخاب میشود.
۲- برای زاویه شیبهای کمتر از ۳ درجه از شکل ۶-۱۰-۶ استفاده شود.

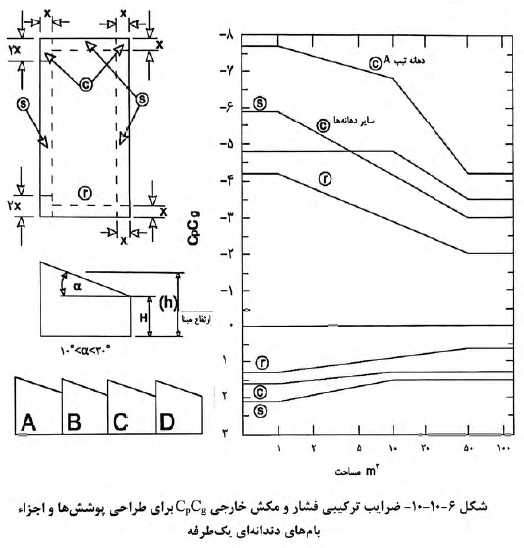

یادداشتهای مربوط به شکل ۶-۱۰-۱۰
۱) محور افقی نمایانگر مساحتی از بام است که برای طراحی انتخاب میشود.
۲) ضریب CpCg در گوشههای پوشش برای دهانه تیپ A با بقیه دهانهها تفاوت دارد.
۳) برای زاویه شیب بام کمتر از ۱۰ درجه از شکل ۶-۱۰-۶ استفاده شود.
