جهت ارزیابی خطر گود قائم لازم است هر سه شرط تعیین شده برای هر دسته در جدول ۷-۳-۱ برقرار باشد. در صورتی که هر سه شرط مذکور به طور همزمان برقرار نباشد خطر گود با توجه به شرطی که بحرانی است تعیین میشود. در صورت وجود اختلاف در ارزیابی خطر گود در وجوه مختلف آن بحرانی ترین وجه به عنوان شاخص انتخاب میگردد.

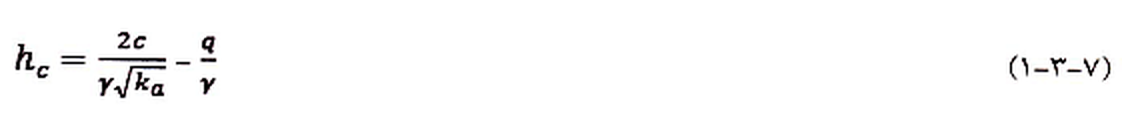

عمق hc از رابطه ۷-۳-۱ محاسبه میشود.
که در آن :
hc بر حسب متر ، عمقی است که از نظر تئوری به دلیل وجود چسبندگی در خاک، دیواره جدار گودبرداری میتواند بدون استفاده از سیستم نگهبان پایدار بماند که به آن عمق بحرانی گودبرداری گفته شده است. و چسبندگی خاک بر حسب کیلو پاسکال γ وزن مخصوص خاک بر حسب کیلونیوتن بر متر مكعب ka ضریب فشار افقی زمین در حالت محرک و q تنش ناشی از سربار کناره گود بر حسب کیلو پاسکال میباشد. مقادیر منفی hc معادل صفر در نظر گرفته شود.
تصویر ۱
