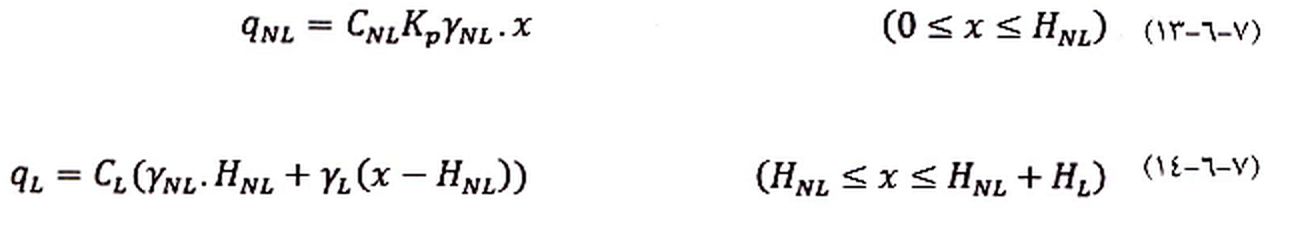

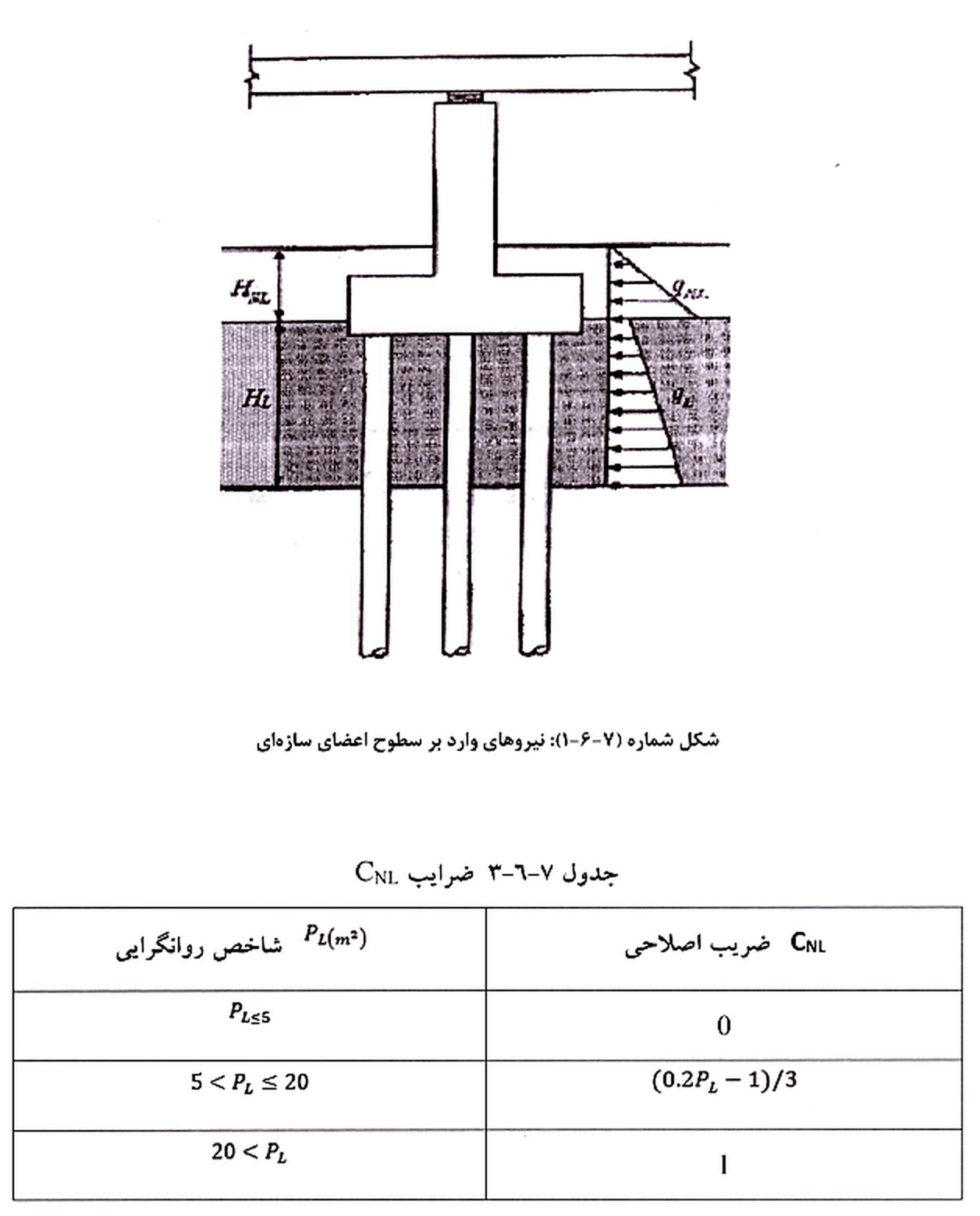

جهت در نظر گرفتن تاثیر گسترش جانبی بر روی شمع ها نیروهای وارد بر واحد سطح اعضا سازه ای مانند شکل ۷-۶-۱ در خاک روانگرا شده و روانگران شده باید در نظر گرفته شوند. این نیروها از روابط ٧-٦-١٣ و ٧-٦-١٤ به دست می آید:
به عبارت دیگر در لایه غیر روانگرای زمین که دچار حرکت شده، فشار جانبی وارد بر شمع همان فشار مقاوم بوده که در ضریب CNL ، مطابق جدول ۷-۶-۳ بر حسب شاخص روانگرایی (PL) ، ضرب میشود .
همچنین در لایه روانگرا شده که دچار گسترش جانبی شده ، فشار جانبی با ضرب اندازه فشار قائم در ضریب اصلاح CL که برابر ۰/۳ در نظر گرفته میشود ، به دست می آید.
HL : ضخامن لایه روانگرا شده و
HNL : ضخامت لایه روانگرا نشده میباشد.
