ری۸-پ-۲-۱ کلیات
این پیوست شامل حداقل ضوابط برای طراحی و اجرای ساختمان های بنایی مسلح بر مبنای روش تنش مجاز میباشد در طراحی و اجرای ساختمان های بنایی مسلح به روش تنش مجاز علاوه بر رعایت الزامات عمومی ذکر شده در فصل سوم و فصل چهارم رعایت ضوابط این پیوست ضروری میباشد.
۸-پ-۲-۱-۱ محدوده کاربرد
حداکثر ارتفاع ساختمانهای بنایی مسلح ۱۶ متر از تراز پایه یا حداکثر ۵ طبقه با احتساب زیر زمین میباشد.
۸-پ-۲-۱-۲ مصالح
مصالح مصرفی باید با کلیه مقررات و ضوابط ارائه شده در مبحث پنجم مقررات ملی ساختمان و فصل دوم و چهارم این مبحث مطابقت داشته باشند.
۸-پ-۲-۲ بارگذاری
۸-پ-۲-۲-۱ ضوابط بار
۱- بارهای طراحی باید منطبق بر الزامات مندرج در مبحث ششم مقررات ملی ساختمان و ضوابط مندرج در این پیوست محاسبه گردند.
۲- برای انتقال بارهای وارده به زمین باید مسیرهای بار پیوسته و دارای مقاومت و سختی کافی باشند.
۸-پ-۲-۲-۲ مقاومت در برابر بارهای جانبی
طراحی ساختمان بنایی مسلح باید به نحوی انجام شود که ساختمان علاوه بر تحمل بارهای ثقلی در برابر بارهای جانبی نظیر بار ناشی از باد و زلزله مقاومت لازم را دارا باشد و قادر به تحمل تغییر شکل های ناشی از آنها نیز باشد.
۸-پ-۲-۲-۳ انتقال بار در اتصالات افقی
انتقال بار در اتصالات افقی بین اعضا باید بر اساس الزامات زیر باشد.
۱- دیوارها ستون ها و جرزها باید برای مقاومت در برابر بارها لنگرها و برشها در محل اتصال به اعضای افقی طراحی شوند.
۲- تاثیر تغییر شکل جانبی و انتقالی اعضای تامین کننده تکیه گاه جانبی باید لحاظ شود.
۳- ابزارهایی که برای اتصال اعضا استفاده میشوند باید برای نیروهای ایجاد شده در آنها طراحی شوند.
۸-پ-۲-۲-۴ توزیع بارهای جانبی
نیروهای جانبی باید بین عناصر باربر جانبی به نسبت سختی آنها توزیع شده و الزامات زیر را برآورده سازند.
۱- بالهای دیوارهای متقاطع باید در محاسبه سختی در نظر گرفته شوند.
۲- توزیع بار باید تاثیر پیچش افقی سازه ناشی از خروج از مرکزیت بارهای باد یا زلزله به دلیل توزیع غیر یک نواخت جرم را در برگیرد.
۸-پ-۲-۲-۵ تاثیر عوامل دیگر
تاثیر نیروها و یا تغییر شکل های ناشی از پیش تنیدگی ارتعاشات ،ضربه جمع شدگی، انبساط تغییر درجه حرارت خزش نشست های غیر یک نواخت و تغییر مکان های غیر همسان نیز باید در طراحی مد نظر قرار گیرند.
۸-پ۲-۲-۶ ترکیب بارها
در طراحی اعضای سازه ای به روش تنش مجاز حداکثر تلاش های مقاطع ناشی از ترکیب های مختلف بار باید بر مبنای ضوابط مبحث ششم مقررات ملی ساختمان مورد استفاده قرار گیرند.
۸-پ-۲-۲-۷ ضریب رفتار
ضریب رفتار برای ساختمان بنایی مسلح جهت طراحی به روش تنش مجاز برابر با پنج و نیم (۵٫۵=R) میباشد.
۸-پ-۲-۳ اصول تحلیل
تحلیل ساختمان بنایی مسلح باید بر اساس اصول زیر انجام پذیرد.
۸-پ-۲-۳-۱ مدل های سازه ای ساده شده
برای تحلیل ساختمان بنایی مسلح میتوان از مدل های سازه ای ساده شده استفاده نمود و تحلیل توسط روش های دستی و یا با استفاده از نرم افزارهای معتبر قابل انجام میباشد. مدل سازه ای ساختمان از مجموعه ای از اعضا به شرح بند ۸-۴-۳-۱ میباشد.
۸-پ-۲-۳-۲ روش تحلیل
در تحلیل ساختمان بنایی جهت طراحی به روش تنش مجاز لازم است از روش تحلیل خطی استفاده نمود. در این روش تمام تلاش ها در مقاطع مختلف اعضا با فرض خطی بودن رفتار مصالح و کوچک بودن تغییر شکل های ایجاد شده و بر اساس تئوری ارتجاعی تعیین میشوند. این روش تحلیل را میتوان در انواع ساختمانهای بنایی و در طراحی به هر دو روش تنش مجاز و مقاومت نهایی مورد استفاده قرار داد ولی در ساختمانهای متشکل از اعضای میله ای که در آنها تغییر مکان جانبی آزاد است. استفاده از این روش به شرطی مجاز است که ضریب لاغری ستون ها (kl٫r) از ۲۰ تجاوز نکند.
۸-پ-۲-۴ الزامات میلگرد گذاری
در میلگردگذاری اعضای ساختمان بنایی مسلح که بر اساس روش تنش مجاز طراحی میشوند باید الزامات بند ۸-۴-۴ و بند ۸-۴-۶-۲ رعایت گردند.
۸-پ-۲-۵ الزامات اجرای بنایی
در اجرای اعضای بنایی ساختمان بنایی مسلح که بر اساس روش تنش مجاز طراحی می شوند باید الزامات بند ۸-۴-۵ رعایت گردند.
۸-پ-۲-۶ طراحی بر مبنای روش تنش مجاز
طراحی اعضای بنایی مسلح بر مبنای روش تنش مجاز بر اساس ضوابط مندرج در این بخش انجام میشود. کلیه اجزای سازه ای باید بر اساس تنش مجاز طراحی شوند به طوری که کلیه تنشها در اعضا در محدوده ارتجاعی بوده و از محدوده مجاز تنشها فراتر نروند.
۸-پ-۲-۶-۱ فرضیات طراحی
فرضیات روش طراحی تنش مجاز بر اساس تنشهای مجاز و فرضیات توزیع خطی تنش کرنش به قرار زیر است:
۱- مقاطع صفحه ای پیش از خمش پس از خمش نیز مستوی باقی میمانند.
۲- تنش متناسب با کرنش است.
۳- ترکیب اعضای بنایی یک عضو همگن را تشکیل میدهد.
۴- واحد بنایی هیچگونه تنش کششی را تحمل نمی کند.
۵- میلگرد کاملا توسط ملات یا دوغاب محصور و با واحد بنایی پیوند دارد، به طوری که مجموعا دارای رفتار همگن بوده و در محدوده تنشهای مجاز عمل میکنند.
۸-پ-۲-۶-۲ مقاومت طراحی
۱- نقشه های اجرایی باید حاوی مقاومت فشاری مشخصه بنایی (f'm) برای هر عضو از سازه باشند.
۲- هر عضو سازه ای باید بر اساس مقاومت فشاری مشخصه بنایی (f'm) مربوط به آن عضو طراحی شود.
۳- تنشهای محاسباتی نباید از مقادیر مجاز این پیوست فراتر رود.
۸-پ-۲-۶-۳ تنشها و نیروهای مجاز
۸-پ-۲-۶-۳-۱ تنشهای مجاز میلگرد فولادی
۱- تنش کششی در میلگرد نباید از نصف تنش تسلیم مشخصه فولاد (۰٫۵fy) بیشتر شود.
۲- چنان چه میلگردهای عرضی مطابق الزامات بند -۸-۴-۴-۵ تامین شده باشند، تنش فشاری در میلگرد نباید از نصف تنش تسلیم مشخصه فولاد (۰٫۵fy) بیشتر شود در غیر این صورت از ظرفیت فشاری میلگرد باید صرف نظر شود.
۸-پ-۲-۶-۳-۲ بارهای مجاز پیج مهار
۱- بار مجاز کششی پیچ مهار با مهره مدفون در ملات یا دوغاب چنان چه شکست بنایی کنترل کننده باشد (Bab) از رابطه ۸-۲-۱- و چنانچه تسلیم کششی پیچ کنترل کننده باشد (Bas) از رابطه ۸-پ-۲-۱ محاسبه میشود.
۲- بار مجاز کششی پیچ مهار خمیده مدفون در ملات یا دوغاب چنان چه شکست بنایی کنترل کننده باشد (Bab) از رابطه ۸-پ-۲-۳ چنانچه بیرون کشیده شدن پیچ کنترل کننده باشد (Bap) از رابطه ۸-پ-۲-۴ و چنان چه تسلیم کششی پیچ کنترل کننده باشد (Bas) از رابطه ۸-۲-۵ محاسبه میشود.

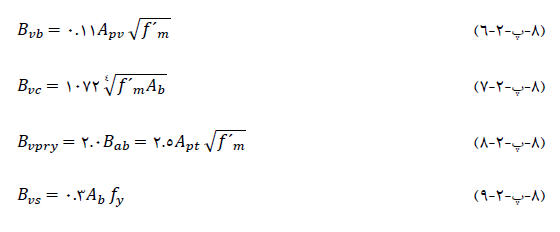

۳- بار مجاز برشی پیچ های مهار با مهره و خمیده مدفون در ملات یا دوغاب چنان چه شکست بنایی کنترل کننده باشد (Bvb) از رابطه ۸-پ-۲-۶ چنانچه خرد شدگی بنایی کنترل کننده باشد (Bvc) از رابطه ۸-پ-۲-۷ چنان چه بیرون کشیده شدن پیچ کنترل کننده باشد (Bvpry) از رابطه ۸-پ-۲-۸ و چنان چه تسلیم کششی پیچ کنترل کننده باشد (Bvs)، از رابطه ۸-پ-۲-۹ محاسبه میشود.
۴- پیچ مهاری که تحت ترکیب کشش محوری و برش قرار دارد باید رابطه ۸-پ-۲-۱۰ را برآورده نماید.
۵ بار مجاز پیچ مهار مورد استفاده در طراحی نباید از ۲۰ درصد میانگین نیروی متناظر با زوال نمونه ها حاصل از آزمون بیشتر باشد.
۸-پ-۲-۶-۳-۳ نیروی فشاری مجاز بنایی

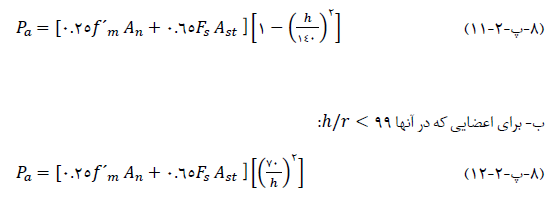

۱- نیروی فشاری بنایی مسلح تحت نیروی فشاری خالص نباید از مقادیر داده شده در روابط ۸-پ-۲-۱۱ و ۸-پ-۲-۱۲ فراتر رود.
۲- تنش فشاری در بنایی ناشی از خمش یا ترکیب خمش و نیروی محوری نباید از ۰٫۴۵ برابر مقاومت فشاری مشخصه بنایی بیشتر شود همچنین تنش فشاری ناشی از نیروی محوری (fa) نباید از تنش مجاز فشاری برای تحمل بار محوری تنها (Fa) که بر اساس روابط ۸-پ-۲-۱۳ و ۸-پ-۲-۱۴ محاسبه میگردد بیشتر شود.
۸-پ-۲-۶-۳-۴ تنش برشی مجاز بنایی

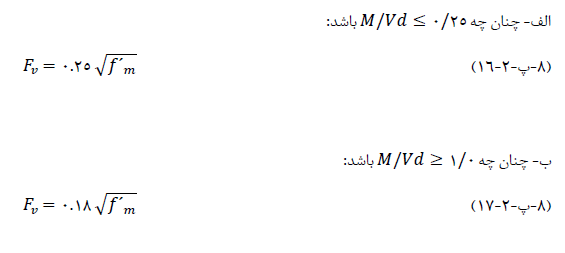

۱- تنش برشی مجاز در بنایی مسلح (Fv) از رابطه ۸-پ-۲-۱۵ به دست می آید.
پ - حداکثر مقدار Fv برای مقادیر M/Vd بین ۰/۲۵ و ۱/۰ را می توان از درون یابی خطی به دست آورد.
تنش برشی مجاز بنایی (Fvm) باید با استفاده از رابطه ۸-پ-۲-۱۸ محاسبه شود.
در رابطهی فوق M/Vd باید همیشه مثبت در نظر گرفته شده و نیازی نیست از ۱ بیشتر در نظر گرفته شود.
۳- در دیوارهای برشی بنایی مسلح تنش برشی مجاز بنایی (Fvm) ، باید با استفاده از رابطه ۸-پ-۲-۱۹ محاسبه شود.
در رابطهی فوق M/Vd باید همیشه مثبت در نظر گرفته شده و نیازی نیست از ۱ بیشتر در نظر گرفته شود.
۴- تنش برشی مجاز تحمل شده توسط میلگردها (Fvs) باید با استفاده از رابطه ۸-پ-۲-۲۰ محاسبه شود:
۸-پ-۲-۶-۳-۵ تنش مجاز لهیدگی بنایی
تنش لهیدگی در بنایی نباید از ۳۳ درصد مقاومت فشاری مشخصه بنایی بیشتر شود. تنش لهیدگی باید بر روی سطح لهیدگی (Abr) که نباید از مقادیر زیر بیشتر باشد، محاسبه گردد.
در روابط فوق مساحت A۲ سطح قائده تحتانی بزرگتر هرم قائم یا مخروطی است که دارای سطح باربر A۱ است برای دیوارهایی که با پوشش مناسب چیده نشده اند، A۲ در محل درزهای قائم خاتمه می یابد.
۸-پ-۲-۶-۴طراحی برای فشار محوری و خمش
اعضایی که تحت فشار محوری خمش و یا ترکیبی از آنها قرار دارند باید مطابق الزامات این بند طراحی شوند.
۸-پ-۲-۶-۴-۱ ستون
۱- نیروی فشاری بنایی مسلح تحت نیروی فشاری خالص در ستون نباید از مقادیر تعریف شده در بند ۸-پ-۲-۶-۳-۳ و روابط ۸-پ-۲-۱۱ و ۸-پ-۲-۱۲ فراتر رود.
۲- نیروهای طراحی باید با فرض خروج از مرکزیت حداقل ۰٫۱ هر بعد مقطع ستون به عضو اعمال شود. هر محور باید به طور مستقل در نظر گرفته شود.
۸-پ-۲-۶-۴-۲ دیوار
۱- نیروی فشاری بنایی مسلح تحت نیروی فشاری خالص در دیوار نباید از مقادیر تعریف شده در بند ۸-پ-۲-۶-۳-۳ و روابط ۸-پ-۲-۱۱ و ۸-پ-۲-۱۲ فراتر رود.
دیوارهای برشی بنایی مسلح با نسبت دهانه برشی M/Vd برابر یا بیش از ۱ و با نیروی محوری P بیش از ۰/۰۵fmAn که تحت نیروی درون صفحه قرار دارند باید دارای حداکثر نسبت میلگرد کششی خمشی مطابق رابطه ۸-پ-۲-۲۱ باشند:
حداکثر نسبت میلگرد نباید در راستای خارج از صفحه اعمال شود.
۸-پ-۲-۶-۵ طراحی برای کشش محوری و کشش خمشی
کشش محوری و کشش خمشی تماما باید توسط میلگردها تحمل شوند.
۸-پ-۲-۶-۶ طراحی برای برش
اعضایی که تحت نیروی برشی قرار دارند باید مطابق الزامات این بند طراحی شوند.
۱- تنش برشی محاسباتی با استفاده از رابطه زیر به دست می آید:
تنش برشی محاسباتی (fv) نباید از تنش برشی مجاز (Fv) تعریف شده در بند ۸-پ-۲-۶-۳-۴ بیشتر شود.
چنان چه تنش برشی محاسباتی (fv) از تنش برشی مجاز بنایی (Fvm) بیشتر شود لازم است از میلگرد برشی استفاده نمود. چنانچه میلگرد برشی لازم است الزامات زیر باید اعمال شوند.
الف - میلگردهای برشی باید موازی با راستای اعمال نیروی برشی تامین شوند. فاصله میلگردهای برشی نباید از کمترین دو مقدار d/۲ یا ۱۲۰۰ میلی متر بیشتر شود.
ب - میلگردهایی برابر حداقل یک سوم میلگردهای برشی باید عمود بر میلگردهای برشی تامین شوند. این میلگردها باید به طور یکنواخت توزیع شده و نباید فاصله بین آنها از ۱۲۰۰ میلی متر بیشتر شود.
۴- در دیوارهای بنایی مسلح مرکب چند لایه تنشهای برشی در صفحات تماس بین لایه ها و درزهای میانی یا بین لایه ها و کله ها نباید از مقادیر زیر فراتر روند
الف - ۴۸ کیلو پاسکال برای هسته میانی اجرا شده با ملات
ب - ۹۰ کیلو پاسکال برای هسته میانی اجرا شده با دوغاب
پ - ۰٫۱ برابر ریشه دوم مقاومت فشاری مشخصه آجر کله
۵- در طراحی تیرها لازم است از تنش برشی حداکثر در بر تکیه گاه استفاده شود.
۸-پ-۲-۷ طراحی پی
پی ساختمان بنایی مسلح با در نظر گرفتن تلاشهای محوری خمشی برشی و لهیدگی ناشی از اعمال بارهای ثقلی و جانبی وارد از عناصر قائم ساختمان به صورت پی بتن آرمه نواری و یا مرکب و بر اساس ضوابط مندرج در مبحث نهم مقررات ملی ساختمان طراحی میگردد. در اجرای پی تعبیه میلگرد ریشه برای کلیه میلگردهای قائم عناصر قائم دیوار جرز و ستون با سطح مقطعی حداقل برابر سطح مقطع میلگرد قائم و با در نظر گرفتن ضوابط مندرج در مبحث نهم مقررات ملی ساختمان الزامی است.
۸-پ-۲-۸ طراحی دال
دال کف ها و سقف ساختمان بنایی مسلح میتواند از انواع تیرچه بلوک بتن آرمه دال مرکب چوبی و یا هر دال مهندسی دیگری که توان و یک پارچگی لازم جهت انتقال نیروهای ثقلی و جانبی به عناصر مقاوم ساختمان را داشته باشد انتخاب گردد تحلیل و طراحی دال بسته به نوع بر اساس ضوابط مندرج در بند ۸-۴-۶-۱۳-۱ (دال تیرچه بلوک)، بند ۸-۵-۵-۸-۱ (سقف تاق ضربی)، مبحث نهم مقررات ملی ساختمان (دال بتن آرمه) و یا مقررات و دستورالعملهای مورد تایید برای انواع سقفهای دیگر انجام می پذیرد.
۸-پ-۲-۹ الزامات غیر سازه ای
در طراحی و اجرای اعضای غیر سازه ای ساختمان های بنایی مسلح که به روش تنش مجاز طراحی شده اند رعایت ضوابط مندرج در بند ۸-۳-۵ الزامی است.
