در جدول ٩-پ١-٢، ضوابط طرح مخلوط و خواص بتن برای شرایط محیطی در معرض یون های کلرید ارائه شده اند.
٩-پ١-٢-٢ مقدار مجاز یون های کلرید در بتن
٩-پ١-٢-٢-١ به منظور حفاظت میلگردها در برابر خوردگی، مقدار کلرید قابل حل در آب و یا در اسید در بتن در سن ٢٨ روز، نباید از مقادیر حداکثر مجاز داده شده در جدول ٩پ١-٣ تجاوز کند.
٩-پ١-٢-٢-٢ به منظور اعمال پارامترهای دوام در طراحی، علاوه بر مقاومت مشخصه، باید آزمایش های جذب آب، نفود آب و نفوذ یون های کلرید در نظر گرفته شوند. محدودیت های لازم برای آزمایشهای نفود پذیری در جدول ٩پ١-٢ آورده شده اند.
[١] مقاومت های الکتریکی چهار نقطهای وتر برای آزمونههای استوانهای ۱۵٠*۳۰٠ میلی متر داده شده اند. در صورتی که از استوانهی ۱٠٠*۲٠٠ میلی متر استفاده شود، معیارهای مندرج در جدول باید در ۱/۲۵ ضرب کردند.
[٢] مقاومت الکتریکی حجمی، با هدایت الکتریکی بتن (ردیف) رابطهی معکوس دارد. بنا بر این اگر معکوس هدایت الکتریکی در عدد ١٠٠٠ ضرب شود، مقدار مقاوت الکتریکی حجمی بتن بر حسب اهم - متر به دست می آید؛ که معمولاً در حدود دو سوم مقاومت الکتریکی چهار نقطهای ونر است.
تذکرات مهم:
سن آزمایش های فوق ٢٨ روز در تظر گرفته شده است: چنان چه از سیمان های آمیخته یا مواد بودری معدنی جای گزین سیمان به جز دوده ی سیلیس استفاده شود، اجازه داده میشود با نظر تهیه کنندهی مشخصات فنی پروژه، با توجه به میزان کندی بیشرفت هیدراته شدن مواد مکمل سیمان، آزمایش های فوق در سن ۵۶ یا ٩٠ روز انجام شوند و از معیارهای مربوط یه ٢٨ روز استفاده کردد تا اطمینان بیش تری به وجود أید.
- انجام آزمایش های ردیفهای ١ یا ٢ (جذب آب وعمق نفوذ آب) برای طرح مخلوط به همراه دو آزمایش از ردیفهای ٣ تا ۶ در شرایط محیطی ستون های ٣، ٢ و۴ الزامی است. در مورد ستون ١، علاوه بر آزمایش های ردیف ١ یا ٢، صرفاً یک آزمایش از ردیف های ٥ و۶ لازم است انجام شود.
در رابطه با کنترل بتن در کارکاه، انجام آزمایش ردیف ١ به همراه یکی از آزمایش های ردیفهای ٣ تا ۶ ضرورت دارد. در مورد شرایط محیطی ١، صرفا می توان از أزمایش ردیف ١ استفاده تمود؛ هر چند توصیه میشود بکی از أزمایش های ردیف ٥ یا ۶ نیز انجام شود در شرایط جزر و مد یا یاشش آب دریا، ویا قرار داشتن تا فاصلهی ١٠٠٠ متری از ساحل، آزمایش ردیف ١ به همراه دو أزمایش از بین آزمایش های ردیف ٣ تا ۶ اجباری است.
٩-پ١-٢-٣ پوشش بتنی روی میلگردها
٩-پ١-٢-٣-١ پوشش بتنی روی میلگردها برابر است با حداقل فاصلای بین سطح بتن تا نزدیکترین رویه میلگرد، اعم از طولی یا عرضی و یا سیم آرماتوربندی.
٩-پ١-٢-٣-٢ ضخامت پوشش بتنی میلگردها متناسب با شرایط محیطی و نوع قطعهی مورد نظر، نباید از مقادیر داده شده در جدول ٩-پ١-۵ و موارد (الف) و (ب) زیر کمتر باشد.
الف) قطر میلگردها؛
ب) چهار سوم بزر گترین اندازهی اسمی سنگ دانهها.
٩-پ١-٢-٣-٣ در مواردی که از نرم افزارها یا مدل های طراحی براساس دوام استفاده میشود، ضخامت پوشش بدست آمده از آنها باید ملاک عمل قرار گیرد.
٩-پ١-٢-٣-۴ در صورتی که بتن دارای سطح فرو رفته وبرجسته (نقش دار یا دارای شکستکی) باشد، ضخامت پوشش باید در عمق فرو رفتگیها اندازهگیری شود.
٩-پ١-٢-٣-۵ میلگردها و تمامی قطعات و صفحههای فولادی پیش بینی شده برای توسعهی آیندهی ساختمان باید به روش مناسب در مقابل خوردگی محافظت شوند.
٩-پ١-٢-٣-۶ در صورتی که لازم است عضوی دارای درجهی آتشپادی معینی باشد، حداقل ضخامت پوشش بتن محافظ میلگردها در برابر حریق باید ضوابط مربوط به پیوست ٩-پ٢ مقاومت در برابر آتش را تأمین نماید.
- رواداری منفی مجاز ضخامت پوشش بتنی روی مبلکردها حداکثر (١٠-) میلی متر است
- در صورتی که حفاظتهای سطحی بتن با مواد مناسب اعمال شوند، مقادیر پوشش بتنی را می توان کاهش داد. میزان کاهش باید یراساس نوع پوشش و نتایج مطالعات آزمایشگاهی بدست آید.
- اگر ردهی بتن (مقاومت مشخصه) بیشتر از جداقل ردهی مندرج در جدول ٩ب ١-٢ باشد و ردهی بتن به اتدازهی ٥ مگاپاسکال بالاتر از حدافل رده باشد، میتوان ٥ میلی متر مقدار پوشش را کاهش داد.
- برای میلگرد با قطر بیش از ٣ میلی متر، مقادیر پوشش باید ١٥ درصد اضافه شود
- حداکثر مقدار پوشش روی میلگرد تباید از ١/١٥ برابر مقدار "حداقل" بیشتر شود.

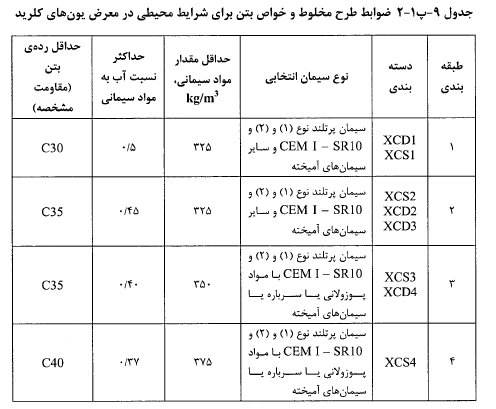

جدول ضوابط طرح مخلوط و خواص بتن براى شرایط محیطى در معرض یون هاى کلرید

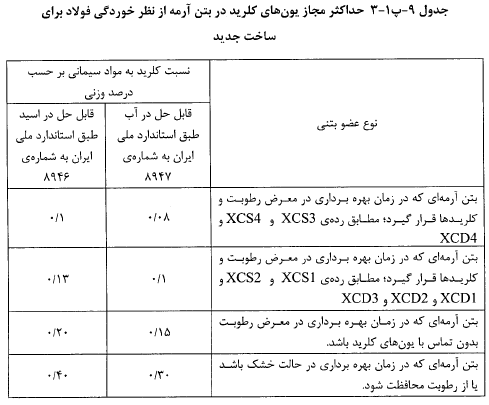

حداکثر مجاز مقدار مجاز یون هاى کلرید دربتن

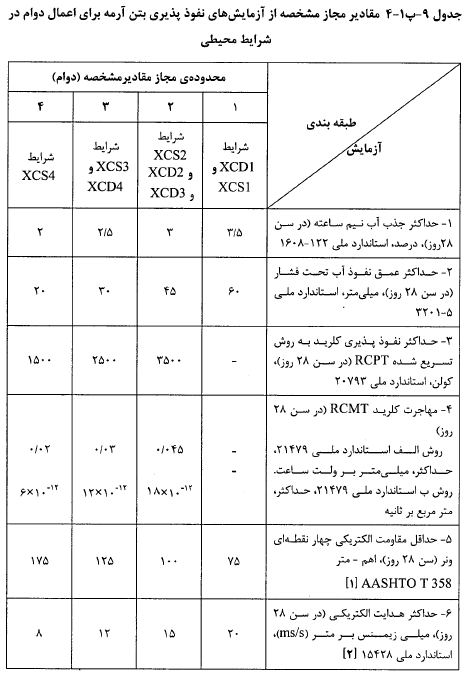

مقادیر مجاز از آزمایش نفوذپذیری بتن

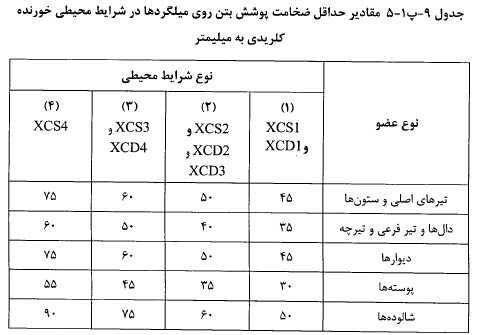

حداقل کاور بتن
