در رابطهی فوق، εcse کرنش جمع شدکی شیمیایی درونی بتن، و εcsd کرنش جمع شدکی خشک شدن بتن در زمان t است. کرنشھای جمع شدگی بتن که از روابط بندهای ٩پ۴-٢ تا ٩-پ۴-٥ به دست میآیند، دارای دقت ۳۰± درصد می باشند.
٩-پ۴-٣-٢ کرنش جمع شدکی درونی بتن در زمان t از رابطهی (٩-پ ۴-٥) محاسبه میگردد.
در رابطه ی فوق، t زمان پس از گیرش بتن بر حسب روز میباشد.
٩-پ۴-٣-٣ کرنش جمع شدگی خشک شدن بتن از رابطه ی (٩-پ۴-۶) محاسبه میشود.
در رابطهی فوق، k۱ و k۴ ضرایبی هستند که به ترتیب از بندهای ٩-پ۴-٣-۴ و ٩-پ۴-٣-٥ تعیین میشوند. εcsd. b کرنش مبنای جمع شدگی ناشی از خشک شدن بتن بوده و از رابطهی (٩-پ ۴-٧) به دست می آید.
در این رابطه ε*csd. b کرنش نهایی مبنای جمع شد گی ناشی از خشک شدن بتن بوده و بستگی به جنس سنگ دانههای مورد استفادە دارد؛ و در صورت نبودن اطلاعات آزمایشگاهی از سنگ دانهها، مقدار آن را می توان برابر ۰/۰۰۱ فرض نمود.
٩-پ٣-٣-٢ ضریب k۱ از رابطهی (٩-پ ۴-٨) به دست می آید.
در رابطهی فوق، t زمان برحسب روز، و th ضخامت فرضی عضوی است که در آن کرنش جمع شدگی باید تعیین شود؛ ومقدار آن از رابطهی (٩-پ ۴-٩) به دست می آید.
در رابطهی اخیر، Ag سطح مقطع کل عضو و ue سطح جانبی در معرض تماس عضو با محیط به علاوه ی نصف سطح جانبی داخلی هر گونه بازشو یا حفره در مقطع عضو میباشد.
ضریب a۱ از رابطه ی (٩-پ۴-١٠) تعیین میشود.
٩-پ۴-٣-٨ ضریب k۴ برای بتن در مناطق خشک وکم آب برابر ۰/۷۰، برای محیط های داخلی ساختمانها برابر با ۰/۶۵، برای مناطق گرمسیر و دور از دریا برابر با ۰/۶۰، و برای مناطق با آب و هوای استوایی و دریایی برابر با ۰/۵۰ منظور می کردد.

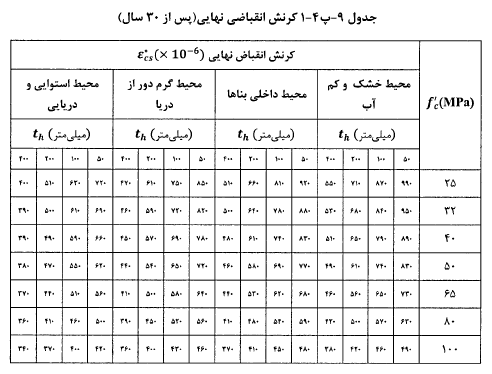

٩-پ۴-٣-۶ کرنش جمع شدگی نهایی (بس از ٣٠ سال)، ε*cs، بر اساس رابطه های بند ٩-پ ۴-٣ مطابق جدول ٩-پ ۴-١ تعیین میشود.
