٩-پ۶-٣-١ طراحی تیر

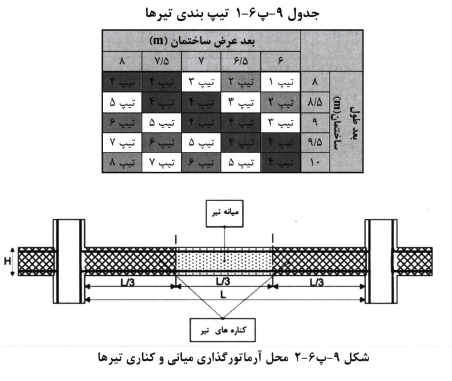

١- تیرها به دو دسته "تیرهای داخلی" و "تیرهای پیرامونی" مطابق شکل ٩-پ۶-١ تقسیم بندی میگردند.
٢- تیرهای داخلی برای تمام حالات به عرض ۴۰۰ میلی متر وارتفاع ٣٠٠ میلی متر می باشند و آرماتورهای آنها با توجه به تیپ بندی تعیین میشود.
٣- تیرهای پیرامونی برای تمام حالات به عرض ۴٠٠ میلیمتر بوده و ارتفاع و آرماتورهای آنها با توجه به تیپ بندی تیرها تعیین میشوند.
تیپ ١

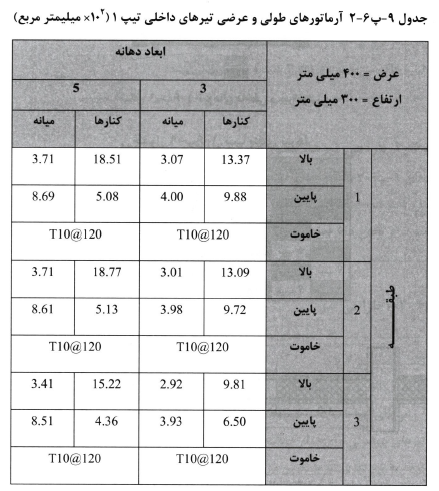

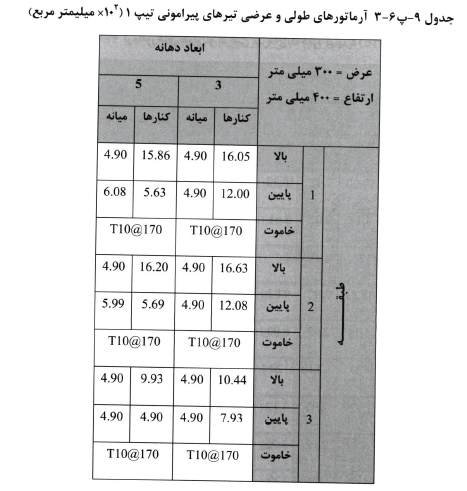

الف- عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلیمتر وارتفاع آنها ٣٠٠ میلیمتر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٢ تعیین میگردد.
ب- عرض تمامی تیرهای پیرامونی برابر با ٣٠٠ میلیمتر وارتفاع آنها ۴۰۰ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٣ تعیین میگردد.
تیپ ٢

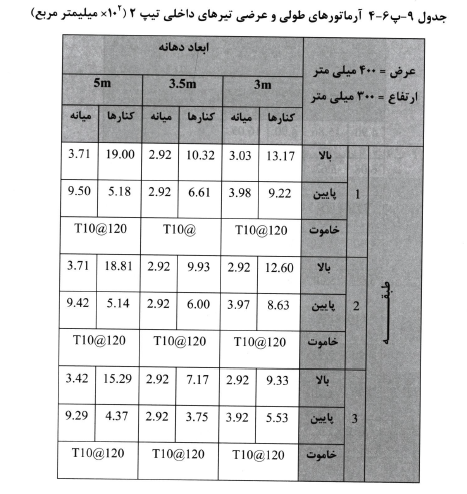

الف-عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلیمتر وارتفاع آنها ٣٠٠ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-۴ تعیین میگردد.

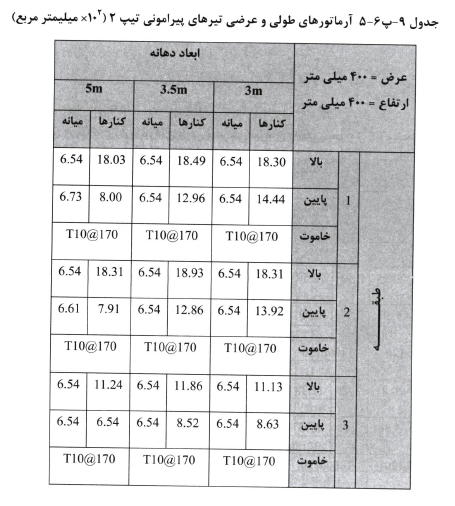

ب- عرض تمامی تیرهای پیرامونی برابر با ۴۰۰ میلیمتر وارتفاع ۴۰۰ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-۵ تعیین میگردد.
تیپ ٣

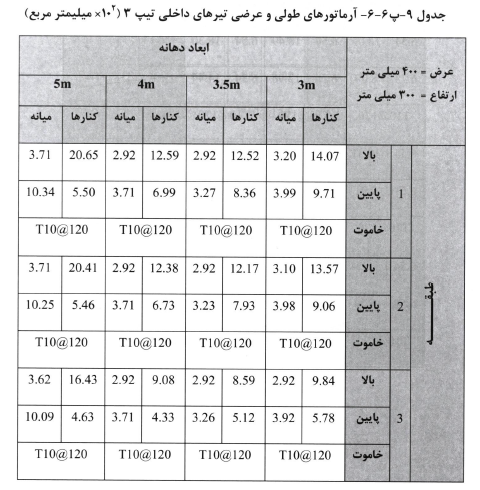

الف- عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلیمتر وارتفاع آنها ٣٠٠ میلیمتر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-۶ تعیین میگردد.

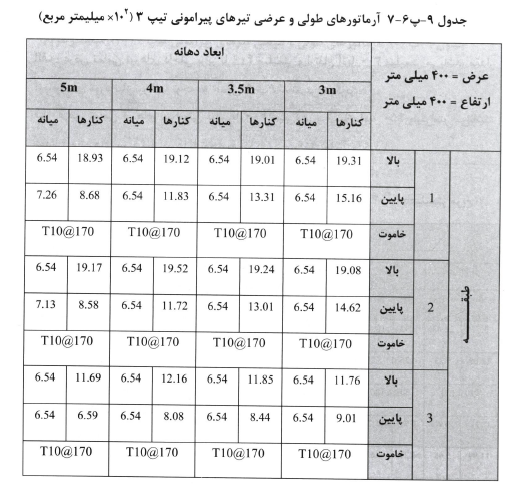

ب- عرض تمامی تیرهلی پیرامونی برابر با ۴۰۰ میلیمتر وارتفاع ۴۰۰ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٧ تعیین میگردد.
تیپ ۴

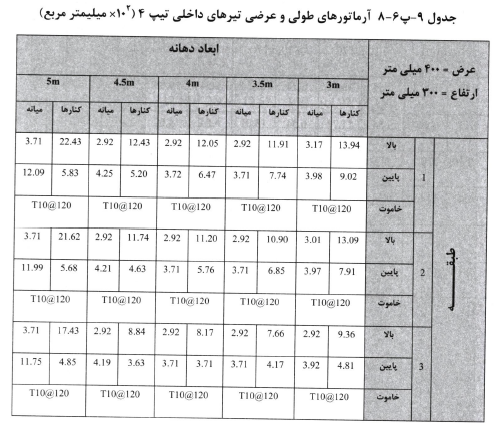

الف- عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلیمتر وارتفاع آنها ٣٠٠ میلیمتر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٨ تعیین میگردد.

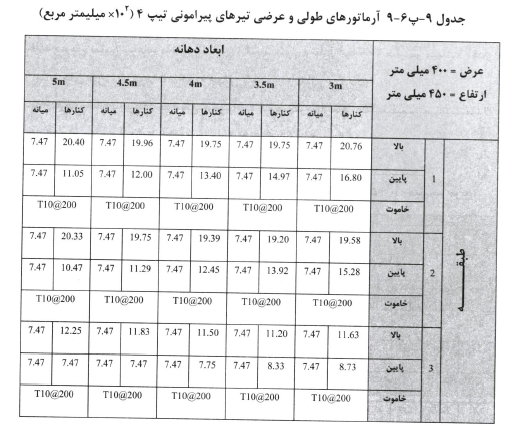

ب- عرض تمامی تیرهای پیرامونی برابر با ۴۰۰ میلی متر وارتفاع آنها ۴۵۰ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-٩ تعیین میگردند.
تیپ ۵

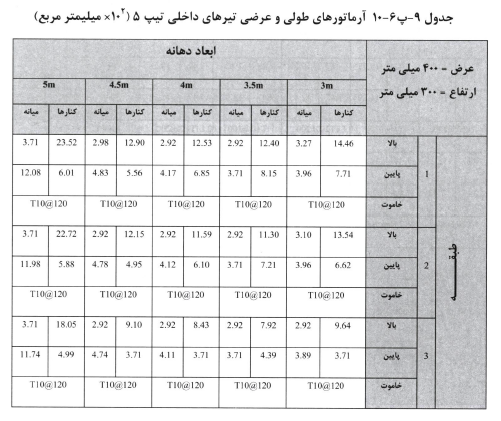

الف- عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلیمتر و ارتفاع آنها ٣٠٠ میلیمتر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩پ۶-١٠ تعیین میگردد.

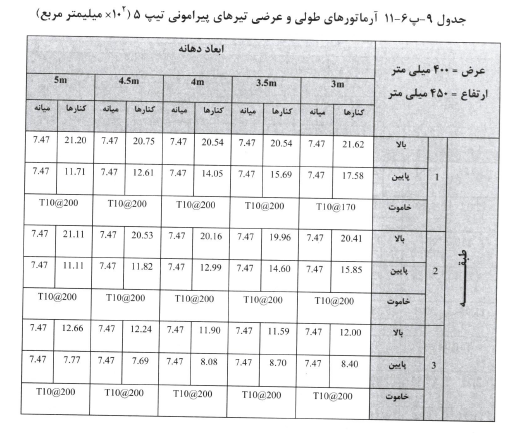

ب- عرض تمامی تیرهلی پیرامونی برابر با ۴۰۰ میلیمتر وارتفاع ۴۵۰ میلیمتر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١١ تعیین میگردد.
تیپ ۶

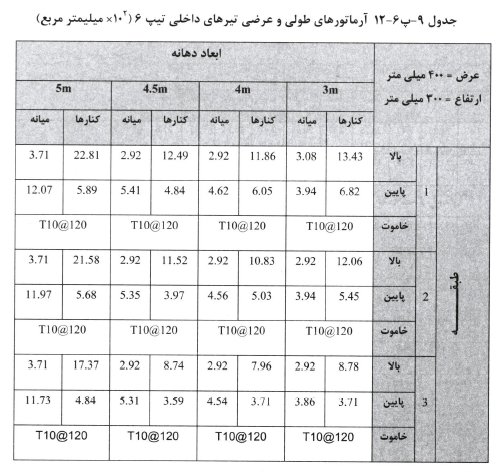

الف- عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلیمتر وارتفاع آنها ٣٠٠ میلیمتر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١٢ تعیین میگردد.

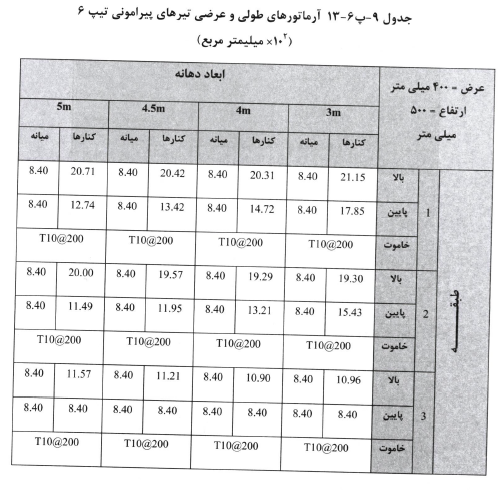

ب- عرض تمامی تیرهلی پیرامونی برابر با ۴۰۰ میلیمتر وارتفاع ٥٠٠ میلیمتر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١٣ تعیین میگردد.
تیپ ٧

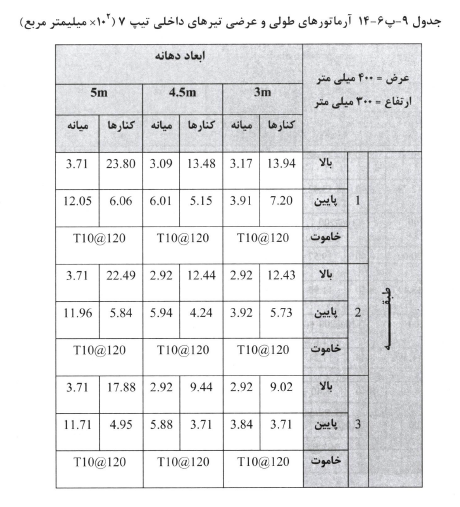

الف- عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلی متر وارتفاع آنها ٣٠٠ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١۴ تعیین میگردد.

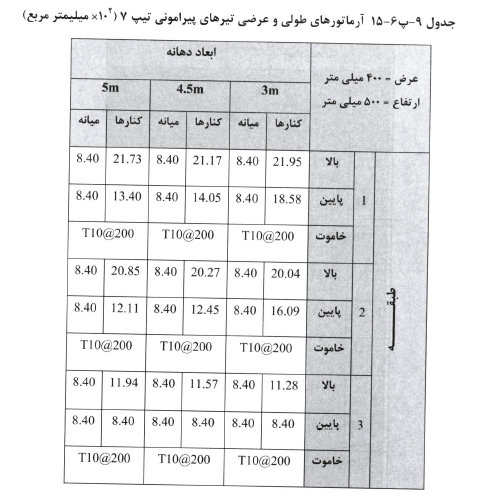

ب- عرض تمامی تیرهای پیرامونی برابر با ۴۰۰ میلی متر وارتفاع ٥٠٠ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١۵ تعیین میگردد.
تیپ ٨

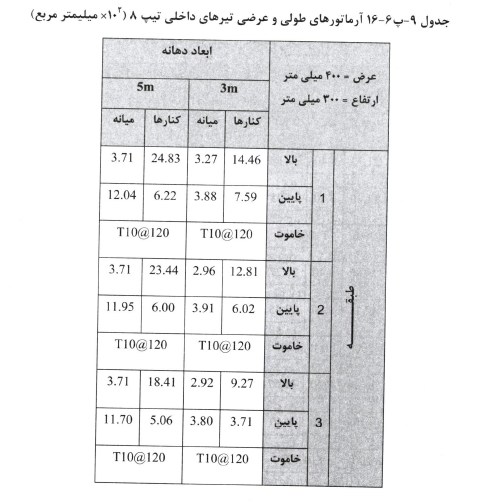

الف- عرض تمامی تیرهای داخلی برابر با ۴۰۰ میلی متر وارتفاع آنها ٣٠٠ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١۶ تعیین میگردد.

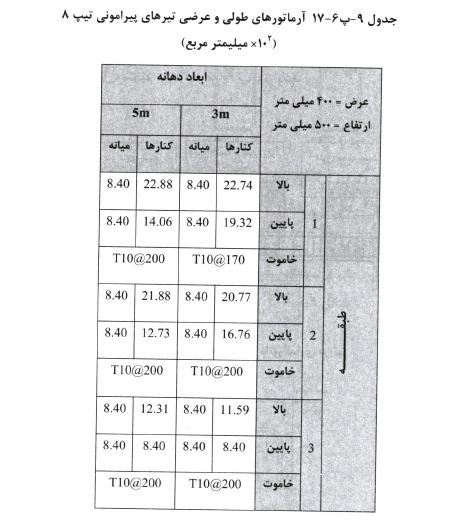

ب- عرض تمامی تیرهای پیرامونی برابر با ۴۰۰ میلی متر وارتفاع ٥٠٠ میلی متر میباشد. مقدار آرماتورهای مورد نیاز تیرها با توجه به جدول ٩-پ۶-١٧ تعیین میگردد.

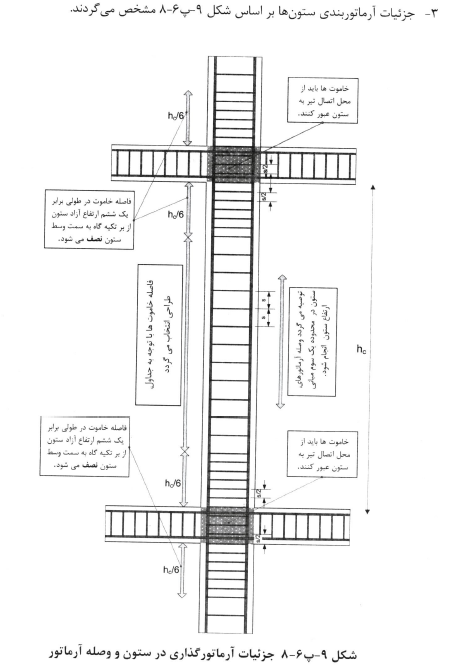

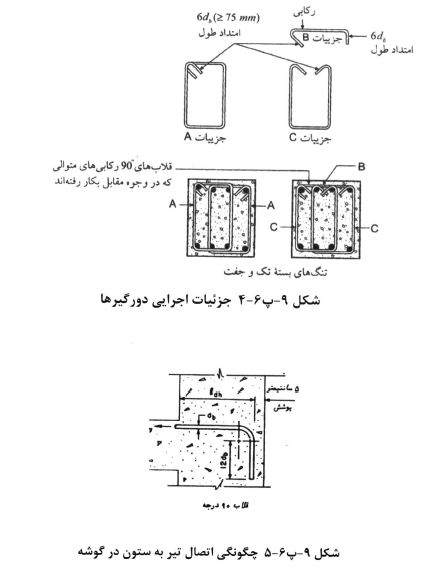

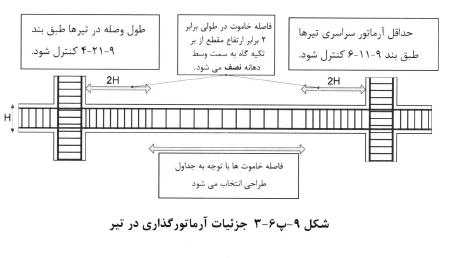

۴- جزئیات آرماتوربندی تیرها بر اساس اشکال زیر مشخص می کردند.
الف- فاصله خاموتها در طولی برابر ٢ برابر ارتفاع مقطع از بر تکیه کاه (گره اتصال تیر و ستون) به سمت میانه تیر نصف میشود.
ب- نخستین حاموت بسته باید در فاصلهای حداکثر برابر ۵٠ میلیمتر از وجە تکیە گاهی قرار داده شود.
پ- در بالا و پایین مقطع باید دو آرماتور سرتاسری باحداقل قطر ١٢ میلیمتر وجود داشته باشند.
ت- خاموتها باید در انتهای آزاد میلگرد حم ١٣٥ درجه به اضافه حداقل ۶db طول مستقیم داشته باشند که طول مستقیم نباید کمتر از ۶۰ میلیمتر باشد.
٩-پ۶-٣-٢ طراحی ستون

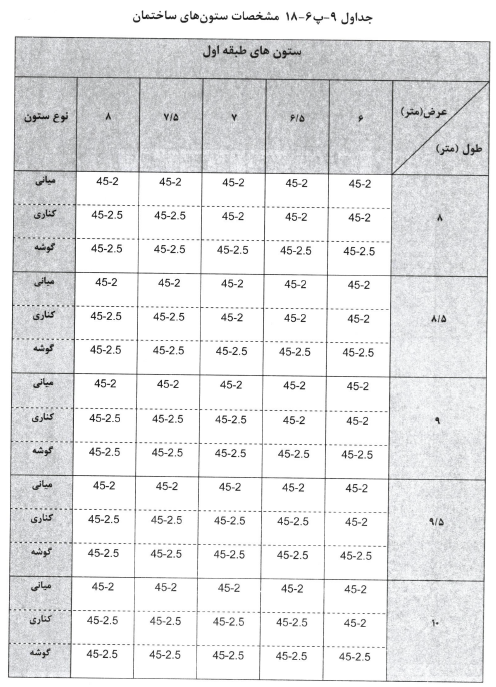

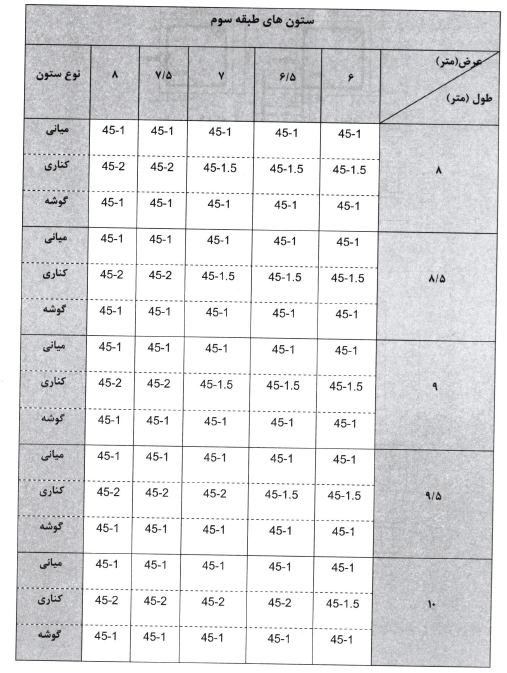

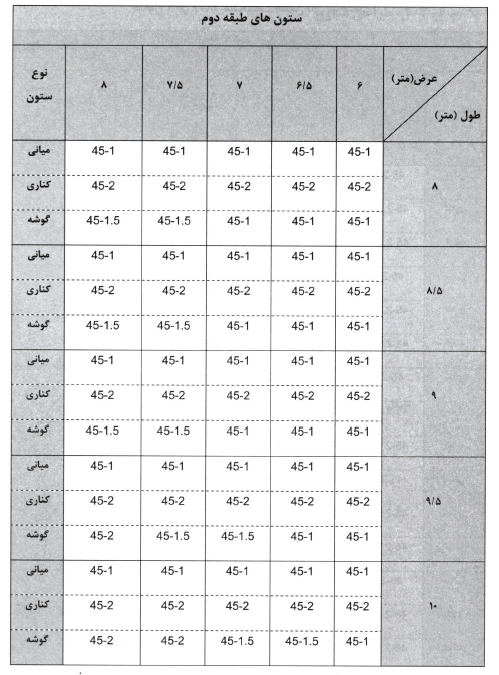

١- مشخصات ستون بر اساس ابعاد ساختمان، طبقه و مکان آن در پلان با توجه به جدول ٩پ۶-١٨ تعیین میگردند.

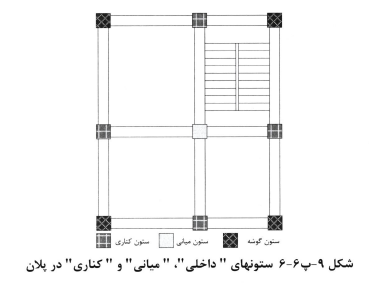

٢- ستونها در یلان به سه دسته "ستون داخلی"، "ستون میانی" و"ستون کناری" تقسیم بندی میگردند.
٩۔پ۶۔٣-٣ طراحی سقف تیرچه بلوک

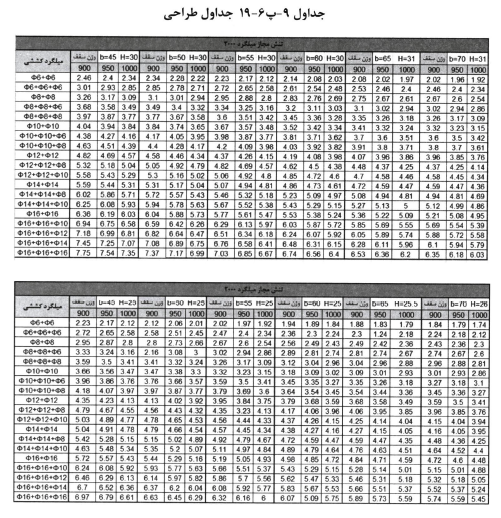

مبنای طراحی واجرای سقفهای تیرچه بلوک استانداردهای ملی شماره ١-٢٩٠٩ برای تیرچەهای بتن آرمه و ٣-٢٩٠٩ برای تیرچه های پیش تنیده میباشد. به طور کلی سقفهای اجرا شده با تیرچه و بلوکه دارای محدودیت های اجرایی مطابق ٩-١١-٧-٢ می باشند.
٩-پ۶-٣-۴ طراحی شالوده
پی ساختمان به دو نوع شالوده نواری که نیروهای ستون های گوشه و کناری را به زمین منتقل میکند و پی تک که نیروهای ستون میانی را به زمین منتقل میکند، درنظر گرفته شده اند.
١۔ پی ستون میانی از نوع ہی تک مربع به ابعاد ۲/۷×۲/۷ میباشد و دارای دو شبکه میلگرد نمره ٢٠ به فاصله ٢۵٠ میلیمتر در بالا و پایین میباشد.
٢- شالوده ستونهای کناری و گوشه از نوع نواری به عرض ۱/۵ متر میباشد.
٣- ضخامت پوشش بتن مطابق ضوابط مقاطع در تماس با خاک تعیین میگردد.

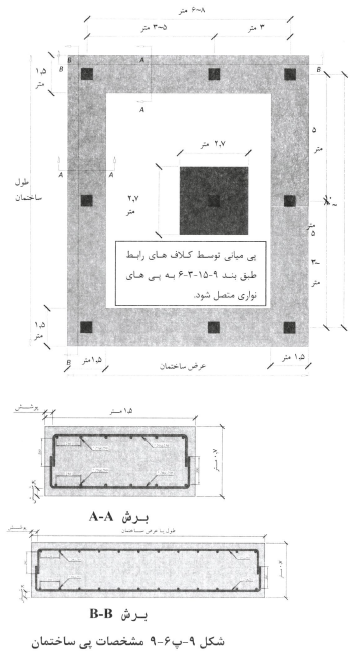

۴۔ جزئیات عمومی آرماتوربندی شالوده های نواری بر اساس شکل ٩-پ۶-٩ میباشد.
۵۔ فواصل آرماتورها در زیر ستونهای کناری به نصف کاهش پیدا میکند.
۶۔ پیهای میانی به پیهای کناری در هر دو جهت با کلاف های رابط ظبق بند ٩-١٥-٣-۶ متصل میشوند.
