بند ۹-۱۶-۵-۱ مبحث 9 نهم مقررات ملی ساختمان : طرح و اجرای ساختمان‌های بتن‌آرمه
بند ۹-۱۶-۵-۱
اگر مقاومت فشاری مشخصه‌ی بتن سیستم کف، کمتر از ۷۰ درصد مقاومت فشاری مشخصه‌ی بتن ستون باشد، انتقال نیروی محوری از طریق سیستم کف باید مطابق بندهای (الف)، (ب) یا (پ) باشد.
الف- بتن دال کف در محدوده‌ی ستون و اطراف آن تا فاصله‌ی ۶۰۰ میلی‌متر از بر ستون باید با مقاومت فشاری مشخصه‌ی بتن ستون ریخته شود. این بتن باید در تمام ضخامت سیستم کف ادامه یابد؛ و از یکپارچه بودن آن با بتن کف در سایر قسمت‌های مجاور اطمینان حاصل شود.
ب- مقاومت طراحی ستون در محدوده‌ی ضخامت سیستم کف، با استفاده از مقاومت فشاری مشخصه‌ی کمتر بتن به همراه آرماتورهای دوخت قائم و میلگردهای عرضی لازم تأمین شود.

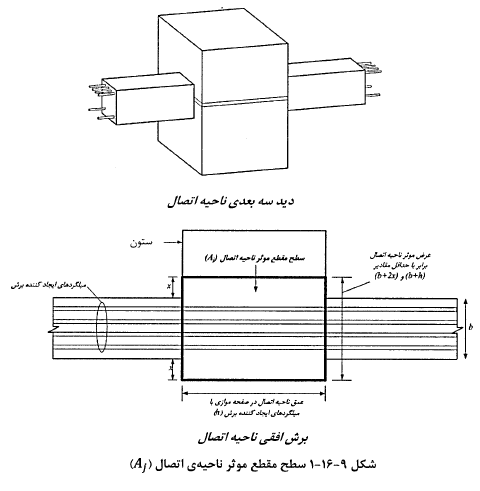

پ- برای ناحیه‌ی اتصال تیر به ستون که از چهار طرف به تیرهای تقریباً هم‌عمق اتصال دارد و ضوابط بند ۹-۱۶-۲-۷ و ۹-۱۶-۸-۴-الف را برآورده می‌نماید، و همچنین برای ناحیه‌ی اتصال دال که از چهار طرف به ستون اتصال دارد، مقاومت فشاری مشخصه‌ی بتن ستون در ناحیه‌ی اتصال را می‌توان با فرض مقاومت فشاری بتن برابر با ۷۵ درصد مقاومت فشاری مشخصه‌ی بتن ستون به‌علاوه‌ی ۳۵ درصد مقاومت فشاری مشخصه‌ی بتن کف محاسبه نمود؛ به شرط آن که مقاومت فشاری مشخصه‌ی بتن ستون از ۲/۵ برابر مقاومت فشاری مشخصه‌ی بتن سیستم کف بیشتر نباشد.
حداقل نسبت مقاومت بتن تیر و سقف به ستون بدون تمهیدات خاص
در سازه‌های بتن‌آرمه، ممکن است مقاومت فشاری بتن ستون از مقاومت فشاری بتن تیر و سقف بیشتر انتخاب شود. اما اگر این اختلاف زیاد باشد، انتقال نیروی محوری ستون از میان سیستم کف نیازمند تمهیدات خاص طراحی و اجرایی خواهد بود.
مطابق بند ۹-۱۶-۵ مبحث نهم، اگر بخواهیم بدون رعایت تمهیدات خاص، بتن تیر و سقف نسبت به بتن ستون مقاومت کمتری داشته باشد، مقاومت بتن ستون نباید بیش از ۱٫۴ برابر مقاومت بتن تیر و سقف باشد.
برای یافتن حداقل نسبت قابل قبول مقاومت بتن تیر و سقف به ستون، عدد ۱٫۴ را معکوس می‌کنیم: ۱ ÷ ۱.۴ = ۰.۷۱۴
بنابراین مقاومت بتن تیر و سقف باید دست‌کم حدود ۷۰ درصد مقاومت بتن ستون باشد.
کلید آزمونی: ستون ≤ ۱.۴ × تیر و سقف تیر و سقف ÷ ستون ≥ ۷۰%
هیچ رأی وحدت رویه‌ای برای این ماده ثبت نشده است.
هیچ رأی دیوان عدالت اداری برای این ماده ثبت نشده است.
هیچ رأی نمونه‌ای برای این ماده ثبت نشده است.
هیچ نظریه مشورتی برای این ماده ثبت نشده است.
هیچ نشست قضایی برای این ماده ثبت نشده است.
دسترسی اشتراکی
برای مشاهده کامل تست‌ها، انتخاب گزینه و دیدن پاسخ باید اشتراک فعال داشته باشید.
تست ۱
هرگاه در بتن‌ریزی تیر، سقف و ستون در سازه‌های بتنی، هیچ‌گونه تمهیدات و ملاحظه خاصی رعایت نشود، حداقل نسبت قابل قبول مقاومت فشاری بتن تیر و سقف به ستون مطابق کدام‌یک از گزینه‌های زیر است؟
