در این رابطه Vu نیروی برشی موجود در مقطع، و Vnh مقاومت برشی اسمی افقی سطح تماس است که مطابق ضوابط بندهای (الف) یا (ب) محاسبه میشوند.
الف- در مواردی که Vu>Φ(۰. ۳۵bvd) است، Vnh همان Vn محاسبه شده مطابق بند ٩-٨-٨ میباشد. bv عرض سطح تماس و d فاصله ی بین تار فشاری انتهایی در کل مقطع عضو مرکب تا مرکز میلگردهای طولی کششی میباشد؛ که لازم نیست کمتر از ۰. ۸h در نظر گرفته شود.
ب- در مواردی که Vu≤Φ(۰. ۳۵bvd) است، Vnh مطابق جدول زیر محاسبه میشود.
مقدار میلگرد حداقل Av,min در بند ٩-١٧-٣-۴ تعیین شده است.
سطوح تماس اعضاى مرکب

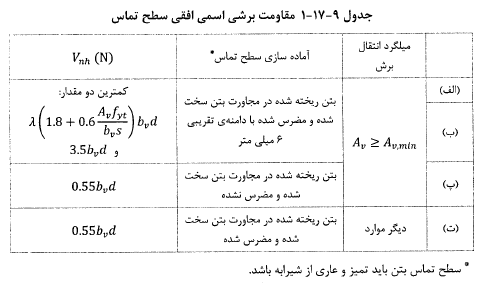

جدول مقاومت برشی اسمی افقی
