بند ۹-۲۰-۷-۱

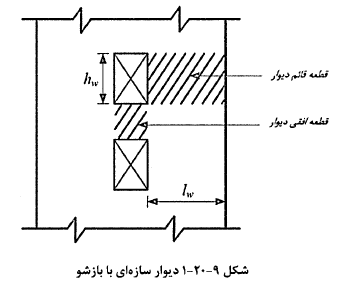

ضوابط این بند باید در طراحی دیوارهای سازه ای با شکل‌پذیری زیاد، و یا اجزای آن‌ها شامل تیرهای همبند، و قطعات قائم و افقی دیوارها (شکل٩-٢٠-١)، و نیز دیوار پایه‌ها (جرز دیوارها) که به عنوان قسمتی از سیستم مقاوم در برابر زلزله منظور می شوند، استفاده شوند. دیوار پایه‌ها حالت خاصی از قطعات قائم دیواری هستند که ابعاد آن‌ها (مطابق تعریف در فصل ٩-٢) به گونه‌ای هستند که حداکثر برش در آن‌ها از طریق تشکیل لولای خمیری در دو انتهای دیوار پایه تعیین می‌شود. رعایت بند ٩-٢٠-٧-٢ در همەی دیوارها و دیوار پایه‌ها با شکل‌پذیری زیاد الزامی است. در قطعات قائم دیوار، ضوابط طراحی بر اساس دو نسبت hw/lw و lw/bw و مطابق (الف) تا (ب) این بند تعیین می شوند:

الف - در مواردی که hw/lw < ۲ و یا ۶<(lw/bw) باشد، قطعه ى قائم دیوار (شکل ٩-٢٠-١) باید مشابه دیوار سازه‌اى وبارعایت بندهاى ٩-٢٠-٧-٣، ٩-٢٠-٧-۴و ٩-٢٠-٧-٩ طراحى شود.

ب - در مواردى که hw/lw ≥ ۲ و ۲. ۵≥(lw/bw) باشد، قطعه ى قائم دیوار یا دیوار بایه (شکل٩-٢٠-١) باید مشابه ستون وبارعایت بندهاى ٩-٢٠-۶-٣-٢ و٩-٢٠-۶-٣-٣ و ٩-٢٠-۶-٣-۴ طراحى شود.

پ - در مواردى که hw/lw ≥ ۲ و ۶≥(lw/bw)>۲. ۵ باشد، قطعه ی قائم دیوار یا دیوار بایه را می توان به جای رعایت ضوابط قسمت (ب) این بند، با رعایت بند ٩-٢٠-٧-۶-١ (الف) تا ٩-٢٠-٧-۶-١ (ب) طراحی نمود.

hw ارتفاع آزاد، lw طول افقی و bw عرض قسمت جان در مقاطع دیوار پایه ی تشکیل شده از جان و بال، و یا ضخامت در دیوار پایه ی با مقطع مستطیلی است.

دیوار‌های سازەای با شکل پذیرى زیاد
