[١] در شمعهایی که به طول کافی در خاک سخت و یا سنگ قرار دارند، آرماتور بندی را میتوان در فاصلهی کمترین دو مقدار ٥ در صد طول شمع و یا ٣٣ درصد طولی از شمع که در سنک یا خاک سخت قرار دارد، از نوک شمع قطع نمود.
[٢] به جای منظور تمودن آرماتور حداقل در سر تا سر طول شمع، شمع را می توان برای تحمل حداکثر انحنای تحمیل شده بر آن که در اثر حرکت زمین و بازتاب سازه ایجاد میشود، طراحی تمود. انحنا باید شامل کرنش های خاک در میدان آزاد که برای اندر کنش سازه - پی تغییر داده شده است، به همراه تغییر شکل های پی که در اثر بارهای زلزله ایجاد میشود، باشد. حداقل آرماتورها نباید از مقداری که برای سازههای با شکلپذیری متوسط یا زیاد که بر روی خاک نوع II، I و III واقع شدهاند، کمتر باشد.
[٣] طول خمشی شمع عبارت است از فاصلهی قسمت تحتانی سر شمع تا مقطعی از شمع که در آن ۰. ۴Mcr > Mu شود.

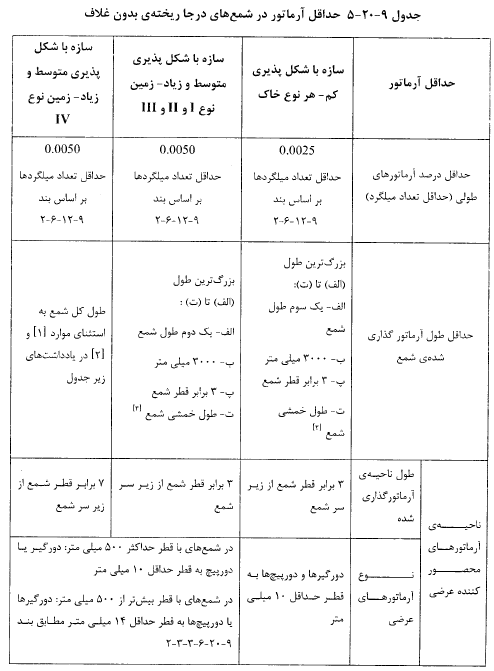

حداقل آرماتور شمعهای درجا ریختە بدون غلاف

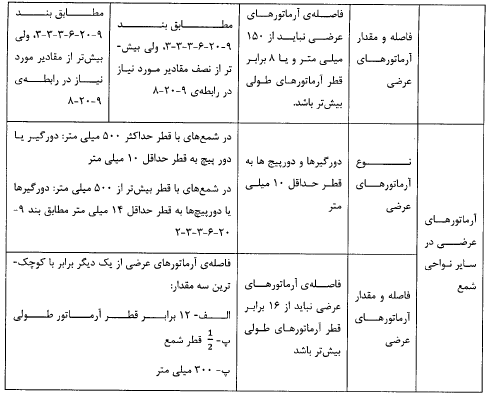

شمعهای درجا ریختە بدون غلاف
