بار بحرانی کمانشی ستون، Pc، از رابطەی زیر محاسبه میگردد:
در این رابطه؛ Ec: مدول الاستیسیته ی بتن، مطابق بند ٩-۳-۶ ; eff (EI): صلبیت خمشی موثر ستون، مطابق بند ٩-۶-٥-۴-٢-٣؛ و K ضریب طول موثر ستون، مطابق بند ٩-۶-٥-۴-٢-۴ است.
٩-۶-٥-۴-٢-٣ eff(EL) با استفاده از یکی از روابط زیر تعیین شود:
در روابط فوق، βdns برابر با نسبت حداکثر بار محوری دائمی ضریب دار ستون به حداکثر بار محوری ضریب دار بوده، وممان اینرسی I در رابطه ی (٩-۶-٨) برابر با مقدار تعیین شده از جدول ٩-۶-٢-ب برای ستونها و دیوارها میباشد.

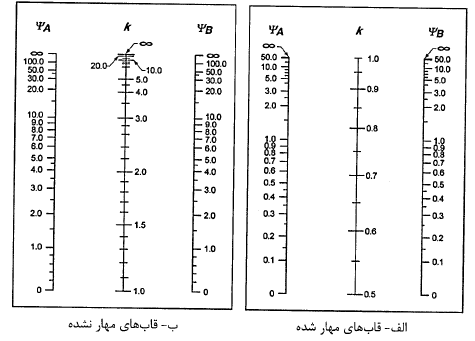

۴-۲-۴-۵-۶-۹ ضریب طول موثر، K، را میتوان از نموگرام شکل ٩-۶-١ به دست آورد.
دراین نموگرام؛ ΨA نسبت ΣEI/lc ستونها به ΣEI/lc تیرها در انت های A،
ΨB: نسبت ΣEI/lc ستونها به ΣEI/lc تیرها در انتهای B؛ و
lc: طول تیر یا ستون است که از مرکز تا مر کز ناحیهی تیر به ستون اندازهگیری میشود.
مقادیر I برای تیرها وستونها از بند ٩-۶-٥-٣ تعیین میشود.
بار بحرانى کمانشى ستون
ضریب طول موثر ستون
ضریب طول موثر ستون
