ٴ برای تأمین گیرداری اتصال شمع و کلاهک، باید نفوذ شمع به داخل کلاهک تا حد امکان طوری اجرا گردد که بتواند لنگر خمشی ایجاد شده در کلاهک را به درستی به وسیله رو سازه به شمع منتقل نماید. به همین منظور؛ سازه شمع شامل بتن و میلگردها باید حداقل به اندازه ۱۰ سانتیمتر در داخل کلاهک فرو رفته باشد و رعایت ضوابط مبحث نهم مقررات
ملی ساختمان در این مورد برای تأمین حداقل الزامات ضروری است. با این وجود، برای اطمینان از گیرداری کامل توصیه میشود میلگردهای اصلی و خاموتهای مربوطه مطابق ۲/D+ L L شکل (پ۹-۴) به اندازه ۰ در داخل کلاهک ادامه یابند، که درآن، ۰ طول گیرداری D مستقیم میلگردهای طولی شمع و قطر شمع میباشد. بنابراین، با در نظر گرفتن شکل )cm(۲۵+۲/D+ L (پ۹-۴)، حداقل ارتفاع کلاهک شمع برابر است با ۰ که ۱۵ سانتیمتر پوشش بتن بر روی میلگردهای بالای کلاهک را در نظر میگیرد. با این وجود، استفاده از مبحث نهم مقررات ملی ساختمان در این مورد برای تأمین حداقل شرایط، لازم و کافی است.

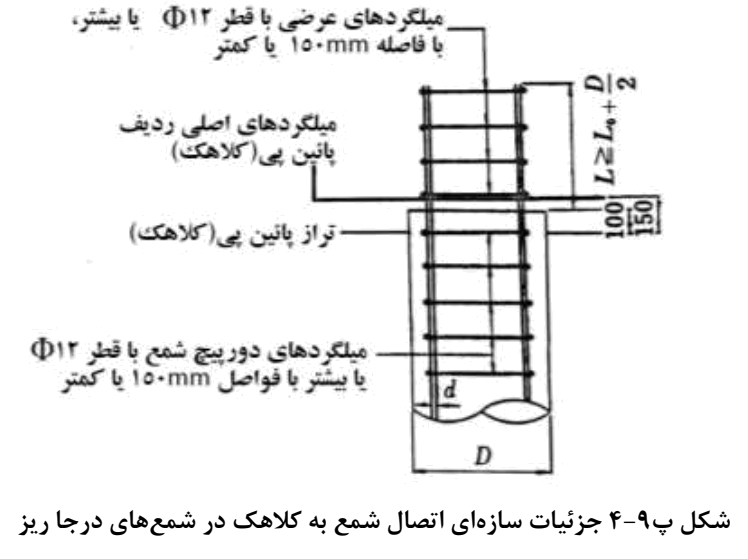

شکل پ۹-۴ جزئیات سازهای اتصال شمع به کلاهک در شمعهای درجا ریز
