این بخش از مقررات مربوط به اجرای تأسیسات برق سونای خشک میباشد. محدوده عملکرد این بخش از مقررات اتاق سونا و همچنین منطقه ای که هیتر (گرمکن سونا) در آن نصب میگردد را شامل میشود.

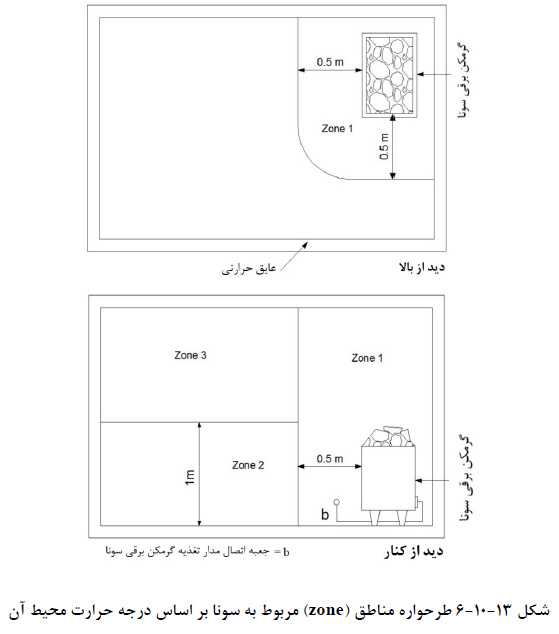

به منظور رعایت این الزامات و شرایط ردیفهای زیر، سونا به سه منطقه (۱ zone و ۲ zone وzone۳) مطابق شكل شماره ١٣-١٠-۶ تقسیم میگردد.
١٣-١٠-۶-١ برای حفاظت در مقابل برق گرفتگی در تماس مستقیم یا غیرمستقیم در فضای سونا، موارد زیر باید رعایت گردد:
الف) استفاده از منابع تغذیه SELV وPELV (به غیر از گرمكن برقی) برای كلیه تأسیسات برق سونا و مدارهای كنترل و فرمان
ب) عایق مدارهای SELV و PELV در محدوده سونا پس از اجرا باید به مدت ١ دقیقه تحت ولتاژ متناوب ۵٠٠ ولت (AC) آزمایش شده باشند.
پ) بعنوان حفاظت اضافی علاوه بر سایر حفاظت ها، برای كلیه تأسیسات برق (٢٣٠ولت AC ) سونا به غیر از مدار تغذیه كننده گرمكن برقی باید از كلید جریان باقی مانده (RCD) با جریان عامل ۳۰ میلی آمپر استفاده شود.
ت) اجرای سیستم لوله کشی و سیم کشی باید حتی المقدور خارج از مناطق سه گانه (۱ zone و ۲ zone وzone۳) انجام گیرد، در صورت اجرای سیستم لوله كشی وسیم كشی در Zone۱ و Zone۳ سیم ها، باید از نوع مقاوم در برابر حرارت (سیم نسوز) و لولهها هم باید از نوع فلزی انتخاب شوند.
ث) نصب پریز برق در فضای سونا ممنوع است.
ج) سیستم گرمایش (گرمکن برقی) سونا باید طبق دستورالعمل سازندگان آن كه مطابق استانداردهای معتبر تولید شده باشد، نصب و اجرا گردد.
چ) کلیه قطعات فلزی قابل دسترس و همچنین بدنههای قسمتهای هادی بیگانه نصب شده در هر سه منطقه (زون) سونا باید به سیستم همپندی اضافی وصل گردد.
ح) کلیه لوله کشیهای آب، گاز، گرمایش و لولههای فلزی فاضلاب و قسمتهای فلزی ساختمان، باید به سیستم همبندی اضافی وصل گردد.
خ) برای تغذیه مدارهایی كه از منابع تغذیه SELV و PELV تغذیه میگردند، باید تابلوی برق مجزا از تابلوی تغذیە کنندە سونا پیش بینی گردد.
١٣-١٠-۶-٢ هادی حفاظتی مدارهای تأسیسات برقی با ولتاژ ٢٣٠ ولت (AC) از جمله مدار روشنایی باید به ترمینال یا شینه حفاظتی (PE) تابلو تغذیه کننده مدارهای مذکور وصل گردند.
تصویر ۱
