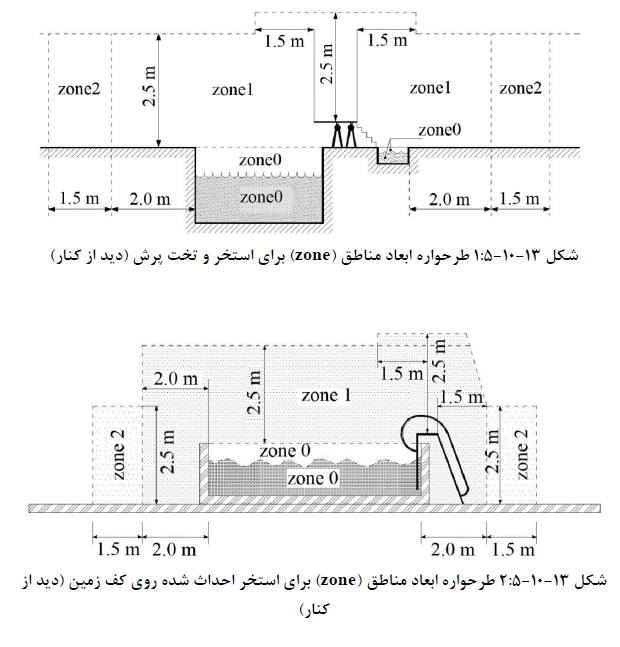

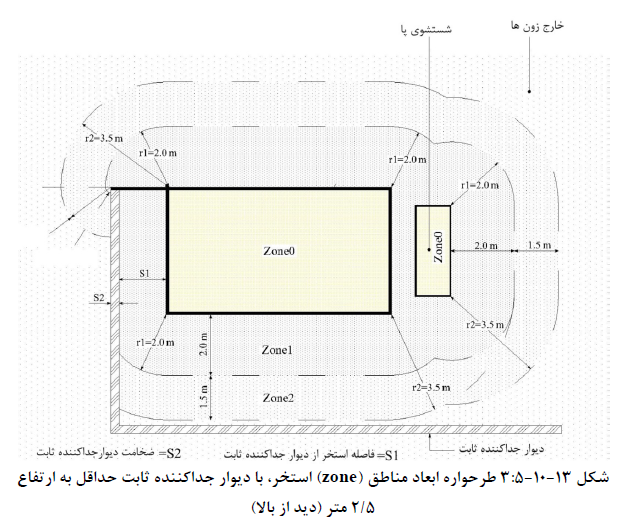

این بخش از مقررات شرایط لازمالاجرا برای تأسیسات برق فشارضعیف در استخر را شامل میشود. به منظور رعایت این الزامات و شرایط، استخر و فضاهای اطراف آن به ٣ منطقه (Zone۰,Zone۲,Zone۱) تقسیم میشود كه در شكل های شماره ١٣-١٠-١:٥، ١٣-١٠-٢:٥ و١٣-١٠-٣:٥ نشان داده شده است.
١٣-١٠-٥-١ در ۰ zone و ۱ zone تأسیسات برق قابل نصب وبهره برداری باید از طریق منابع SELV كه حداكثر ولتاژ متناوب آن ١٢ ولت (AC) و ولتاژ مستقیم آن ٣٠ ولت (DC) بدون تموج میباشد، تغذیه گردد. منابع تغذیه سیستم های مذكور باید در خارج از ۰ zone و ۱ zone نصب گردند.
١٣-١٠-۵-٢ در ۲ zone شرایط زیر باید از نظر حفاظت ونصب منابع SELV رعایت گردد.
الف) لوازم و تجهیزات برقی نصب شده در ۲ zone استخر علاوه بر پیش بینی سایر حفاظت های لازم دیگر، باید از طریق كلید جریان باقی مانده (RCD) با جریان عامل ٣٠ میلی آمپر نیز حفاظت گردد.
ب) جداسازی عایقی بین مدارهای الکتریکی و تجھیزات لازم دیگر کە در خارج از ۰ zone ۱ ، zone و zone ۲ نصب میگردد، انجام گیرد.
١٣-١٠-۵-٣ كلیه قطعات فلزی قابل دسترس و همچنین قطعات فلزی نصب شده در هر سه منطقه استخر (۰ zone ۱،zoneوzone ۲) باید به سیستم همبندی اضافی به منظور هم پتانسیل کردن وصل گردند. موارد همبندی به قرار زیر می باشند:
الف) کلیه لولههای آب، گاز، گرمایش و سرمایش فلزی
ب) لوله فلزی فاضلاب
پ) قسمتهای فلزی سازه ساختمان
ت) قسمتهای فلزی سازه داخل استخر
ث) آرماتوربندی کف و دیواره استخر
ج) بدنههای فلزی وسایل غیرپرقی نصب ثابت و قسمتهای هادی بیگانه از هر نوع
چ) آرماتوربندی كف و دیواره استخر غیرعایق بندی شده (عایق بندی آب)
تبصره: هادیهای حفاظتی مدارهای روشنایی و پریزهای برق، تجهیزات ووسایل الكتریكی (٢٣٠ ولت AC ) استخر، باید به ترمینال یا شینه اتصال زمین تابلوی تغذیه کننده مدارهای برق مذكور متصل گردند.
١٣-١٠-۴-۵ در مناطق سەگانه (۰ zone ۱،zoneوzone ۲) سیستم لوله كشی وسیم كشی برق نباید دارای قطعات فلزی قابل دسترس باشند و چنانچه تأمین این شرایط از نظر اجرایی با مشکلاتی همراه باشند این قطعات باید به سیستم همبندی اضافی متصل كردند. در این مناطق فقط اجرای لوله کشی و سیم کشی برای تغذیه دستگاه هایی که مناسب نصب در این مناطق ساخته شده اند مجاز میباشد.
عمق دفن لوله کشی و سیمکشی در هر سه منطقه حداقل ۵ سانتیمتر میباشد.

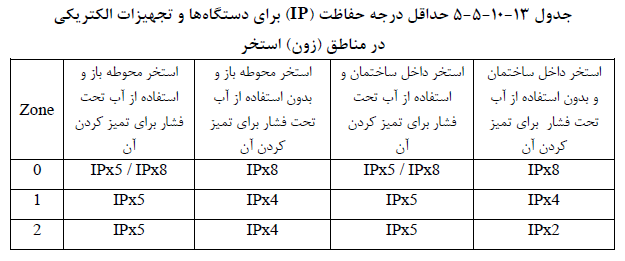

١٣-١٠-۵-۵ دستگاههای قابل نصب در هر سه منطقه باید دارای درجە حفاظت مطابق جدول شماره ١٣-١٠-٥-٥ باشند.
تبصره: عدد اول درجه حفاظت براساس استانداردهای معتبر و توسط سازندگان معتبر لوازم برقی تعیین و متناسب با شرایط و محیط نصب انتخاب میگردد.
١٣-١٠-٥-۶ برای استخرهایی كه دارای ۲ zone نبوده و سیستم روشنایی آن در ۱ zone نصب و اجرا میگردد و همچنین از منابع تغذیە SELV تغذیە نمیگردند، باید شرایط زیر در آن برقرار باشد:
الف) مدارهای روشنایی علاوه بر سایر حفاظت های مورد نیاز دیگر، باید از طریق كلید جریان باقی مانده (RCD) با جریان عامل ٣٠ میلی آمپر حفاظت گردند.
ب) ارتفاع نصب چراغها از پایین ترین نقطه از ۱ zone حداقل از ٢ متر كمتر نباشد.
١٣-١٠-٥-٧ استفاده از متابع تغذیه PELV در استخر مجاز نمیباشد.
١٣-١٠-۵-٨ هادی حفاظتی مدارهای تأسیسات برقی در استخر از جمله مدارهای روشنایی و غیرہ با ولتاژ ٢٣٠ولت (AC)، باید به ترمینال یا شینه حفاظتی تابلو تغذیه کننده مدارهای مذ کور وصل گردند.
