۱-۲-۴-۱۶ کلیات
الف) اطلاعات پیش از طراحی
(۱) پیش از طراحی باید اطلاعات کافی از محوطه داخل و خارج ساختمان و چگونگی اتصال لوله اصلی فاضلاب ساختمان به لوله خارج از ساختمان (یا ملک)، شبکه فاضلاب شهری دستگاه تصفیه فاضلاب خصوصی یا هر سیستم دفع دیگری به دست آورد.
(۲) رقوم لوله اصلی فاضلاب خروجی از ساختمان (یا ملک) باید با توجه به وضعیت شبکه فاضلاب شهری و چاله آدم رو آن لوله خارج ساختمان (یا ملک) که این لوله فاضلاب باید به آن متصل شود یا چاله آدم رو دستگاه تصفیه فاضلاب خصوصی در محوطه (یا خارج از محوطه) مشخص شود.
ب) مسیر لولهها باید با هماهنگی کامل بین بخش های تأسیسات، معماری و سازه ساختمان طوری طراحی شود که امکان دسترسی به لولهها در همه جا فراهم باشد و استقلال واحدهای ساختمانی به طور کامل حفظ گردد.
لولههای فاضلاب هر واحد ساختمانی باید در محدوده ملک همان واحد و یا در مشاعات (در مجتمع های ساختمانی) نصب شود. عبور لولههای فاضلاب اختصاصی یک واحد از املاک خصوصی سایر واحدهای ساختمانی مجاز نمیباشد.
پ ) طراحی لوله کشی فاضلاب بهداشتی ساختمان باید طبق روش های مهندسی مورد تأیید انجام شود. روش های محاسبات مهندسی برای اندازه گذاری لولهها و دیگر اجزای لوله کشی باید مورد تأیید قرار گیرد.
ت) لوله کشی فاضلاب بهداشتی ساختمان شامل شاخه های افقی لولههای قائم و لولههای اصلی افقی ساختمان باید با رعایت اهداف زیر طراحی شود.
(۱) فاضلاب در لولهها به طور ثقلی جریان یابد و شبکه لوله کشی خود به خود تمیز شود.
(۲) لوله کشی فاضلاب باید مواد جامد و مایع را از لوازم بهداشتی و مصرف کننده های دیگر آب بدون نشت آرام بدون مزاحمت و آسیب رساندن به لولهها و دیگر اجزای لوله کشی دور کند.
(۳) از هر گونه نفوذ گازهای آلوده شبکه لوله کشی فاضلاب به فضاهای ساختمان جلوگیری به عمل آید.
(۴) گازهای ایجاد شده در شبکه لوله کشی فاضلاب به هوای آزاد خارج از ساختمان هدایت شود.
(۵) به منظور تمیز کردن و رفع گرفتگی احتمالی لولهها و فیتینگ ها دسترسی های آسان و مناسب پیش بینی شود.
(۶) پیش بینی های لازم برای جلوگیری از خوردگی و فرسودگی لولهها فیتینگ ها و اتصال ها صورت گیرد.
(۷) در مسیر عبور جریان فاضلاب در لولهها گرفتگی تراکم هوا یا رسوب مواد جامد پیش نیاید.
(۸) تغییرات فشار در لوله کشی فاضلاب محدود شود تا فشار معکوس یا مکش سیفونی سبب شکسته شدن ستون آب هوابند سیفون ها و نفوذ گازهای بویناک و زیان آور به فضاهای داخل ساختمان نشود.
ث) تخلیه مستقیم آب از سیستم های دیگری که دمای کار آنها بالاتر از ۶۰ درجه سلسیوس باشد (مانند سیستم های توزیع بخار و کنداسیت، سیستم های گرمایی با آب گرم کننده و غیره) به شبکه فاضلاب بهداشتی ساختمان مجاز نیست.
(۱) تخلیه آب این قبیل تأسیسات پس از عبور از سیستم های خنک کننده مناسب به شبکه فاضلاب بهداشتی ساختمان مجاز است.
ج) لوله کشی فاضلاب ساختمان نباید عامل ایجاد یا توسعه آتش و دود در ساختمان باشد.
۲-۲-۴-۱۶ نقشه ها و مدارک دیگر
الف) نقشه های اجرایی لوله کشی فاضلاب بهداشتی ساختمان باید پیش از اقدام به اجرای کار برای بررسی و تصویب به مهندس ناظر ارائه شود.
ب) نقشه های اجرایی باید شامل لوازم بهداشتی و دیگر مصرف کننده های آب جنس، مسیر و قطر نامی شاخه های افقی لولههای قائم لوله اصلی افقی و سایر اجزای لوله کشی فاضلاب باشد.
(۱) پلان لوله کشی فاضلاب طبقه (یا طبقات) ساختمان و محوطه آن باید در نقشه ها نشان داده شود.
(۲) نقشه ها باید شامل دیاگرام لوله کشی نقاط مصرف رقوم لوله (یا لولههای) خروجی از ساختمان (یا ملک) باشد.
(۳) نوع و مشخصات مصالح انتخابی باید در نقشه ها و مدارک پیوست آن مشخص شده باشد.
(۴) روش های اجرا نصب حفاظت و نگهداری لوله کشی فاضلاب باید در نقشه ها و مدارک پیوست آن مشخص شده باشد.
(۵) مقیاس نقشه ها نباید از یک به صد کوچک تر باشد مگر در نقشه محوطه و با تأیید.
پ) علائم نقشه کشی باید طبق یکی از استانداردهای مورد تأیید باشد.
۳-۲-۴-۱۶ سیفون
الف) فاضلاب خروجی از هر یک از لوازم بهداشتی باید به طور جداگانه و با واسطه سیفون به شاخه افقی فاضلاب یا لوله قائم متصل شود، جز در موارد زیر :
(۱) سیفون جزء یک پارچه با لوازم بهداشتی باشد؛
(۲) فاضلاب خروجی به طور غیر مستقیم به لوله کشی فاضلاب هدایت شود؛
ب) استفاده از سیفون های زیر مجاز نیست
(۱) سیفون هایی که روی تاج خود اتصال هواکش دارد؛
(۲) سیفون های S شکل که خروج فاضلاب از آنها ۱۸۰ درجه با ورود آن زاویه داشته باشد؛
(۳) سیفون های کاسه ای
پ) مشخصات سیفون
(۱) ساخت سیفون باید طوری باشد که مواد مختلف در آن رسوب نکند و باقی نماند؛
(۲) داخل سیفون باید صاف و بدون هر گونه زائده برآمدگی و مانع باشد؛
۳) جنس سیفون و اجزای داخلی آن باید در برابر اثر خوردگی فاضلاب مقاوم باشد؛
(۴) سیفون باید قابل دسترسی باشد و برای تمیز کردن ادواری آن پیش بینی های لازم به عمل آید؛
(۵) در مواردی که نصب سیفون لوله ای شکل در عمل مشکل باشد میتوان از سیفون بطری شکل برای دستشویی استفاده کرد. در این صورت همه نکاتی که در سیفون لوله ای شکل مقرر شده در مورد سیفون بطری شکل هم باید رعایت شود سیفون بطری شکل باید قابل باز کردن باشد. و اندازه مجاری عبور فاضلاب در آن از آنچه برای سیفون لوله ای شکل مقرر شده کوچک تر نباشد.
(۶) فاصله قائم بین نقطه خروج فاضلاب از لوازم بهداشتی و تراز سرریز سیفون نباید از ۶۰۰ میلی متر بیشتر باشد.
ت) حداقل اندازه سیفون های لوله ای شکل

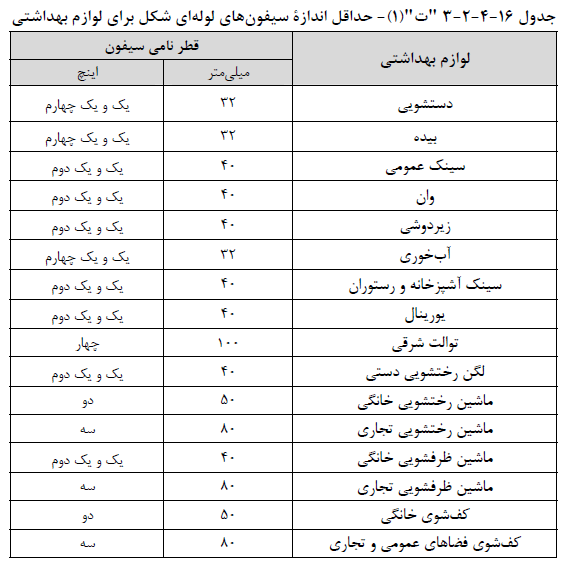

(۱) اندازه سیفون های لوله ای شکل که برای لوازم بهداشتی مختلف به کار میرود از مقادیر جدول (۱۶-۴-۲-۳) "ت" (۱) نباید کمتر باشد.
ث) عمق آب هوابند سیفون
(۱) مقدار عمق آب هوابند سیفون که مانع ورود هوا و گازهای داخل لوله کشی به فضاهای ساختمان میشود نباید از ارقام زیر کمتر باشد
- قطر نامی لوله خروجی فاضلاب تا ۵۰ میلی متر عمق آب هوابند سیفون ۷۵ میلی متر
- قطر لوله خروجی فاضلاب بزرگتر از ۵۰ میلی متر عمق آب هوابند سیفون ۵۰ میلی متر
(۲) قطر لوله خروجی فاضلاب کانال آب رفت روی کف نباید کمتر از ۷۵ میلی متر و عمق آب هوابند سیفون آن نباید کمتر از ۷۵ میلی متر باشد.
(۳) تغییرات فشار ناشی از فشار معکوس مکش سیفونی یا عوامل دیگر در شبکه لوله کشی فاضلاب ساختمان نباید بیش از ۳۸± میلی متر ستون آب باشد و عمق آب هوابند سیفون، که بر اثر این تغییرات فشار یا تبخیر، کاهش می یابد در هیچ حالتی نباید از ۲۵ میلی متر کمتر شود.
ج) سیفون شبکه فاضلاب ساختمان
(۱) روی لوله اصلی فاضلاب در خروج از ساختمان نصب سیفون لازم نیست مگر آن که ضرورت آن در مواردی مورد تأیید قرار گیرد.
(۲) در صورت نصب سیفون روی لوله اصلی فاضلاب ساختمان نکات زیر باید رعایت شود.
- در طرف ورودی سیفون دریچه بازدید و هواکش باید پیش بینی شود؛
- قطر نامی لوله هواکش نباید کمتر از نصف قطر نامی لوله فاضلاب باشد؛
- انتهای لوله هواکش باید در خارج از ساختمان قرار گیرد و دهانه آن با توری مقاوم حفاظت شود.
چ) سیفون های زیر کف
(۱) در صورتی که سیفون در زیر کف (در داخل خاک) قرار گیرد، اجزای آن باید در برابر خوردگی مقاوم باشد.
(۲) پیش بینی های لازم برای دسترسی به سیفون باید به عمل آید.
(۳) ساخت سیفون باید طوری باشد که در برابر نفوذ حشرات و کرم ها به داخل آن حفاظت شده باشد.
۴-۲-۴-۱۶ شیب
الف) جریان فاضلاب در داخل شاخه های افقی لولههای قائم و لولههای افقی اصلی باید با تأمین شیبهای مناسب به طور نقلی صورت گیرد.
(۱) لولههای افقی باید شیب یکنواختی در جهت دور کردن فاضلاب از لوازم بهداشتی داشته باشند.
(۲) شیب برعکس در لولههای افقی فاضلاب مجاز نیست.
ب ) مقدار شیب لولههای افقی
(۱) شیب لولههای افقی فاضلاب باید به اندازه ای باشد که سرعت جریان فاضلاب در داخل لوله حداقل برابر ۰٫۷ متر بر ثانیه باشد تا شستشوی خود به خود لولهها تأمین شود و هیچ رسوبی در لوله باقی نماند.

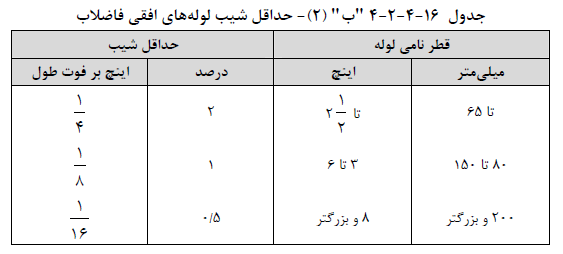

(۲) حداقل مقدار شیب لولههای افقی فاضلاب برای لولههای با قطر نامی متفاوت باید طبق ارقام جدول (۱۶-۴-۲-۴) "ب" (۲) باشد.
(۳) شیب لولههای افقی فاضلاب نباید بیش از ۴ درصد باشد.
۵-۲-۴-۱۶ شاخه های افقی لولههای قائم دوخم
الف) شاخه های افقی فاضلاب
(۱) شاخه افقی باید فاضلاب را به شاخه افقی دیگر یا به لوله قائم فاضلاب هدایت کند.
(۲) اتصال شاخه افقی به لوله قائم فاضلاب باید با زاویه حداکثر ۴۵ درجه باشد مگر اینکه قطر نامی شاخه افقی کوچکتر از قطر نامی لوله قائم باشد. در این حالت زاویه اتصال ممکن است. بزرگتر از ۴۵ درجه باشد.
(۳) شاخه افقی فاضلاب حتی المقدور نباید تغییر امتداد داشته باشد. در صورتی که تغییر امتداد ناگزیر باشد باید با استفاده از اتصال ۴۵ درجه یا کوچکتر باشد.
(۴) لوله افقی فاضلاب بهداشتی یک واحد خانه (یا آپارتمان)، برای اتصال به لوله قائم فاضلاب، نباید از واحد مجاور آن عبور کند.
(۵) حداکثر قطر نامی شاخه افقی فاضلاب نباید بزرگتر از ۱۰۰ میلی متر باشد.
(۶) به هر شاخه افقی فاضلاب نباید بیش از ۵ توالت عمومی یا ۸ توالت خصوصی متصل شود.
ب) لوله قائم فاضلاب
(۱) قطر لوله قائم فاضلاب (در پایین ترین قسمت) باید تا جایی که امکان دارد، در تمام طول آن ثابت بماند. اگر تغییر قطر لوله قائم در طبقات بالا ناگزیر باشد در هیچ حالتی نباید قطر لوله کمتر از نصف قطر لوله قائم در پایین ترین قسمت آن باشد.
(۲) لوله قائم فاضلاب باید تا جایی که ممکن است مستقیم نصب شود و از به کار بردن دو خم پرهیز شود. در صورت اجرای دو خم روی لوله قائم الزامات ردیف (۱۶-۴-۲-۵) "پ" باید رعایت شود.

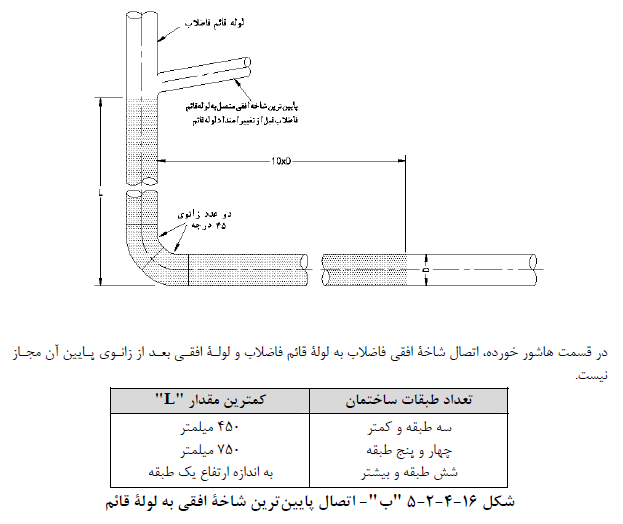

(۳) در ساختمان های تا ۳ طبقه، آخرین و پایین ترین شاخه افقی فاضلاب که به لوله قائم متصل میشود باید دست کم ۴۵۰ میلی متر، بالاتر از زیر زانویی پایین لوله قائم باشد. در ساختمان های بلندتر از ۳ طبقه تا ۵ طبقه این فاصله باید دست کم ۷۵۰ میلی متر و در ساختمان های بلندتر از ۵ طبقه باید برابر ارتفاع یک طبقه باشد. (شکل ۱۶-۴-۲-۵) “ب”). این اندازه ها در هر تغییر امتداد لوله قائم از جمله دوخم افقی نیز باید رعایت شود.
(۴) لوله قائم فاضلاب که فاضلاب طبقات را به لوله اصلی افقی میریزد باید با اتصالات حداکثر ۴۵ درجه به لوله افقی متصل شود.
(۵) در فاصله زانویی پایین لوله قائم فاضلاب و تا ۱۰ برابر قطر لوله بعد از آن هیچ شاخه افقی فاضلاب نباید به لوله افقی فاضلاب متصل شود.
پ) دوخم
(۱) اگر تغییر امتداد لوله قائم فاضلاب ناگزیر باشد، لوله قائم فاضلاب باید با دوخم اجرا شود. کاهش سرعت فاضلاب در دوخم، موجب ایجاد فشار معکوس روی شاخه افقی نزدیک به آن در بالای دوخم میشود. از طرف دیگر ادامه جریان فاضلاب با مقطع پر، روی شاخه افقی نزدیک به آن در پائین دو خم مکش سیفونی ایجاد می کند. با رعایت نکات این قسمت از مقررات باید این اثر را محدود کرد تا از شکستن آب هوابند سیفون های قبل و بعد از دوخم جلوگیری شود.
(۲) دوخم ممکن است قائم یا افقی باشد. دوخم قائم در حالتی است که تغییر امتداد لوله نسبت به امتداد قائم، مساوی یا کمتر از ۴۵ درجه باشد. اگر تغییر امتداد لوله نسبت به امتداد قائم بیش از ۴۵ درجه باشد دو خم، افقی نامیده میشود.
(۳) اندازه گذاری لوله قائم بالا و پایین دوخم قائم باید بر مبنای لوله قائم فاضلاب انجام گیرد مگر در شرایطی که در ردیف (۱۶-۴-۲-۵) "پ"(۴) آمده است.
(۴) اگر در محدوده ۶۰۰ میلی متر بالای دوخم قائم تا ۶۰۰ میلی متر پایین دو خم، هیچ شاخه افقی فاضلاب به لوله قائم و یا دوخم متصل نشود، دو خم قائم می تواند بدون هواکش اجرا شود در غیر این صورت باید برای دو خم قائم هواکش نصب شود مگر اینکه تعداد طبقات بالای دوخم کمتر از ۵ طبقه باشد و یا قطر نامی لوله قائم و دوخم، بر مبنای لوله افقی اصلی فاضلاب اندازه گذاری شود.
(۵) اندازه گذاری قسمت افقی دوخم افقی باید بر مبنای لوله افقی اصلی فاضلاب انجام گیرد. لوله قائم بالای دوخم افقی باید بر مبنای لوله قائم فاضلاب و لوله قائم پایین دوخم باید برابر قسمت افقی دوخم و یا بر مبنای لوله قائم فاضلاب و مجموع D.F.U لوازم بهداشتی که در بالا و پایین دوخم به آن تخلیه میشود، هر کدام که بزرگتر باشد، اندازه گذاری شود.
۶) اگر تعداد طبقات بالای دوخم افقی کمتر از ۵ طبقه باشد دوخم میتواند بدون هواکش باشد. در غیر این صورت باید برای دوخم هواکش نصب شود مگر اینکه لولههای قائم بالا و پایین و دوخم، یک اندازه بزرگتر از لوله افقی اصلی مورد نیاز برای آن تعداد لوازم بهداشتی اندازه گذاری شود و اطمینان حاصل شود که سطح مقطع لوله فاضلاب در هیچ قسمتی از لولههای قائم و افقی، کمتر از مجموع سطح مقطع مورد نیاز لوله قائم فاضلاب برای آن تعداد لوازم بهداشتی و یک لوله هواکش دوخم طبق ردیف (۱۶-۵-۲-۱۱) نباشد.
(۷) نصب هواکش برای دو خم باید طبق ردیف (۱۶-۵-۲-۱۱) باشد.
(۸) اگر دوخم لوله قائم پایین تر از آخرین و پایین ترین اتصال شاخه افقی فاضلاب باشد، نصب هواکش برای دوخم لازم نیست.
۶-۲-۴-۱۶ دریچه بازدید
الف) به منظور بازدید و رفع گرفتگی احتمالی لولههای فاضلاب در نقاط زیر باید دریچه بازدید نصب شود:
(۱) در بالاترین نقطه هر شاخه انشعاب افقی
(۲) در محل تغییر امتداد لولههای افقی فاضلاب، در صورتی که زاویه تغییر جهت لوله بیش از ۴۵ درجه باشد؛
(۳) در پایین ترین قسمت لوله قائم فاضلاب، قبل از زانوی پایین لوله
(۴) در نقاطی روی لوله قائم فاضلاب که برای آزمایش با آب دریچه دسترسی لازم است طبق (۱۶-۴-۵-۱)
(۵) روی لوله اصلی افقی فاضلاب، حداکثر به فاصله ۳۰ متر از یکدیگر
(۶) روی لوله اصلی افقی، بلافاصله بعد از خروج از ساختمان
ب) اندازه دریچه بازدید
(۱) روی لوله کشی فاضلاب، تا قطر نامی ۱۰۰ میلی متر، اندازه دریچه بازدید باید برابر با قطر نامی لوله فاضلاب باشد.
(۲) در لوله کشی فاضلاب با قطر نامی بیش از ۱۰۰ میلی متر، اندازه دریچه بازدید باید دست کم ۱۰۰ میلی متر باشد.
(۳) در لوله کشی افقی فاضلاب اصلی ساختمان با قطر نامی بیش از ۲۰۰ میلی متر، برای بازدید باید چاهک آدم رو نصب شود. در پوش چاهک آدم رو باید در محل خود کاملاً مستقر، پایدار و گازبند باشد.
پ) نصب دریچه بازدید
(۱) دریچه بازدید باید در جایی و به ترتیبی نصب شود که دسترسی به آن آسان باشد و به سهولت بتوان از آن نقطه با فرستادن فنر یا ابزار دیگر، گرفتگی لوله را برطرف کرد. فاصله دریچه بازدید از دیوار مقابلش باید دست کم ۴۵۰ میلی متر باشد.
(۲) دریچه بازدید که روی لوله فاضلاب نصب میشود باید با واشر مناسب و پیچ و مهره کاملاً آب بند و گازبند شود تا فاضلاب از آن نقطه به داخل ساختمان نشت نکند و گازهای داخل لوله به فضاهای داخل ساختمان نفوذ پیدا نکند.
(۳) اگر لوله افقی یا قائم در اجزای ساختمان دفن شود دسترسی به دریچه بازدید باید با نصب یک دریچه که تا سطح تمام شده کف یا دیوار ادامه دارد، امکان پذیر شود.
(۴) دریچه بازدید باید عمود بر لوله یا طوری روی لوله فاضلاب قرار گیرد که با باز کردن دهانه آن امکان بازدید و تمیز کردن لوله در امتداد جریان فاضلاب فراهم باشد.
(۵) اگر دریچه بازدید در محلی نصب شود که احتمال یخ زدن آب داخل لوله باشد باید آن را در برابر یخ زدن حفاظت کرد.
(۶) نصب دریچه بازدید در فضاهای تهیه مواد خوراکی مانند نانوایی قصابی شیرینی پزی و فضاهای پخت و پز مجاز نیست.
۷-۲-۴-۱۶ اتصال غیر مستقیم
الف) الزامات این قسمت از مقررات به مواردی اختصاص دارد که لوله خروجی از برخی لوازم و دستگاه های مصرف کننده آب نباید مستقیماً به لوله فاضلاب ساختمان متصل شود.
(۱) انتقال فاضلاب خروجی از دستگاههایی که در آماده سازی تولید حمل و نقل و نگهداری مواد خوراکی به کار میروند جز سینک آشپزخانه به لوله کشی فاضلاب ساختمان باید با فاصله هوایی و از نوع غیر مستقیم باشد.
(۲) انتقال فاضلاب خروجی از دستگاه ها و لوازم مربوط به تأسیسات آبیاری فضاهای سبز، استخر شنا لوله تخلیه شیر اطمینان ضد عفونی و استریل به لوله کشی فاضلاب ساختمان باید با فاصله هوایی و از نوع غیر مستقیم باشد.
(۳) انتقال فاضلاب خروجی از دستگاه ها و لوازم مربوط به تصفیه آب، فیلترها، دیگ های آب گرم، و تأسیسات گرمایی و سرمایی به لوله کشی فاضلاب ساختمان باید با فاصله هوایی و از نوع غیر مستقیم باشد.
(۴) در اتاق هوارسان، که فضای اتاق به عنوان پلنوم هوای ورودی به دستگاه عمل می کند، تبخیر آب سیفون کفشوی میتواند موجب انتقال هوای آلوده داخل شبکه لوله کشی فاضلاب به سیستم هوارسانی شود. در این حالت اتصال کفشوی به شبکه فاضلاب باید از نوع غیر مستقیم باشد و یا با نصب سیستم پرکن سیفون، تبخیر احتمالی آب هوابند سیفون به طور مداوم جبران گردد.
ب) فاضلاب خروجی از نوع غیر مستقیم باید با فاصله هوایی به یک دریافت کننده فاضلاب، از قبیل کفشوی، حوضچه ،فاضلاب کانال آب رفت روی کف و یا علم فاضلاب ریزش کند. لوله خروجی پس از این دریافت کننده باید سیفون و هواکش داشته باشد و پس از آن به لوله کشی فاضلاب ساختمان متصل شود.
(۱) اگر لوله فاضلاب با اتصال غیر مستقیم، قبل از ریختن به یک دریافت کننده، بیش از ۷۶۰ میلی متر (با اندازهگیری افقی) یا بیش از ۱۴۰۰ میلی متر (با اندازهگیری کل طول افقی و قائم) فاصله داشته باشد باید روی آن سیفون نصب شود.
(۲) فاصله هوایی باید دست کم دو برابر قطر داخلی لوله فاضلاب ورودی باشد.
(۳) دریافت کننده فاضلاب غیر مستقیم باید سیفون صافی با شبکه قابل برداشتن داشته باشد و در محلی آشکار و در دسترس نصب شود.
(۴) دریافت کننده فاضلاب غیر مستقیم باید در فضایی با تعویض هوا و قابل دسترسی نصب شود. دریافت کننده نباید در حمام توالت انبار و فضاهای بدون دسترسی و تعویض هوا نصب شود.
(۵) علم فاضلاب باید سیفون مستقل داشته باشد فاصله قائم بین دهانه ورودی فاضلاب به علم و سیفون آن حداقل ۴۵۰ و حداکثر ۱۰۵۰ میلی متر است.
(۶) قطر لوله خروجی از دریافت کننده دست کم باید برابر قطر لوله فاضلاب غیر مستقیم باشد و فاضلاب باید به کمک یک قیف با وسیله مشابه طوری در آن بریزد که موجب تراوش نشود.
پ) لوله تخلیه دیگ بخار یا آب گرم، که دمای آن بالاتر از ۶۰ درجه سلسیوس باشد، نباید آب را مستقیماً به داخل شبکه لوله کشی فاضلاب بریزد. اتصال این لوله به شبکه لوله کشی فاضلاب باید به طور غیر مستقیم، با فاصله هوایی و استفاده از دریافت کننده ای باشد که در آن فرصت کاهش دما وجود داشته باشد.
ت) فاضلاب خروجی از ماشین رختشویی و ماشین ظرفشویی باید با اتصال غیر مستقیم به لوازم بهداشتی دیگر، کفشوی یا علم فاضلاب بریزد.
(۱) سینک آشپزخانه نیاز به اتصال غیر مستقیم ندارد.
ث) فاضلاب آشپزخانه مکان های عمومی مانند رستوران، هتل و غیره، باید به چربی گیر مجهز باشد. و پس از جدا شدن چربی آن، به شبکه لوله کشی فاضلاب بهداشتی ساختمان هدایت شود.
(۱) برای سینک و ماشین ظرفشویی خانگی چربی گیر لازم نیست.
۸-۲-۴-۱۶ حفاظت ساختمان
الف) سطوح و اجزای ساختمان باید با رعایت الزامات مندرج در این قسمت از مقررات در مقابل نشت آب حفاظت شود.
(۱) زیر هر شیر برداشت آب در ساختمان باید یک دهانه تخلیه وجود داشته باشد، جز شیر آتش نشانی، شیر ماشین ظرفشویی، شیر ماشین رختشویی و لوازم مشابه دیگر که در آنها شیر سرشیلنگی آب با یک شیلنگ به یک دستگاه مصرف کننده آب متصل میشود.
(۲) لوازم بهداشتی (دستشویی، سینک، وان، زیردوشی و مانند آن ها) که دهانه تخلیه فاضلاب آن ها قابل مسدود شدن باشد باید سرریز داشته باشد.
(۳) در هر یک از فضاهای ساختمان که احتمال آب ریزی از خروجی های متعدد وجود داشته باشد. باید یک کفشوی یا کانال آب رفت روی کف که قابل مسدود شدن نباشد، نصب شود.
(۴) لوله سرریز مخازن و دیگر مصرف کننده هایی که روی بام نصب می شوند، نباید روی بام رها شوند. آب خروجی از این لوازم باید به یک دریافت کننده هدایت شود. کفشوی آب باران بام نباید به عنوان دریافت کننده سرریز این لوازم، به جز کولر آبی، مورد استفاده قرار گیرد.
