۱-۳-۳-۱۶ کلیات
الف) طراحی لوله کشی توزیع آب مصرفی ساختمان یا ملک باید طبق روش های مهندسی مورد تأیید انجام شود روش های محاسبات مهندسی برای اندازه گذاری لولهها و دیگر اجزای لوله کشی باید مورد تأیید قرار گیرد.
(۱) اندازه گذاری لولهها باید برای جریان آب به مقدار لازم و با سرعت مناسب صورت گیرد.
(۲) اندازه گذاری لولهها باید طوری باشد که سرعت زیاد جریان آب موجب ایجاد ضربه قوچ سر و صدای مزاحم و کاهش طول عمر لولهها بر اثر خوردگی نشود کاهش سرعت جریان آب در لولهها باید تا حدی صورت گیرد که افزایش قطر لولهها موجب افزایش غیر قابل توجیه هزینه لوله کشی نگردد.
ب) در نقاط اتصال شبکه لوله کشی توزیع آب سرد مصرفی با شبکه لوله کشی توزیع آب گرم مصرفی و نیز در نقاط مصرف آب سرد و آب گرم مصرفی مانند لوازم بهداشتی و دستگاه های مصرف کننده دیگر باید پیش بینی های لازم به عمل آید تا آب از شبکه آب گرم مصرفی به شبکه آب سرد مصرفی جریان پیدا نکند.
پ) در مجتمع های مسکونی اداری و یا تجاری که لوله کشی آب مصرفی واحدها مشترک میباشد باید پیش بینیهای لازم برای نصب لوازم اندازهگیری جریان آب روی انشعاب هر واحد به عمل آید.
ت) در سیستم هایی که آب سرد و آب گرم هر یک از لوازم بهداشتی جداگانه از کلکتور (مانیفولد) گرفته میشود، سرعت آب در کلکتور باید حداکثر ۱٫۲ متر در ثانیه باشد.
(۱) روی کلکتور شیرهای مربوط به انشعاب هر یک از لوازم بهداشتی باید مشخص باشد.
(۲) کلکتور (مانیفولد) و شیرها باید برای بازدید تعمیر و تعویض قابل دسترسی باشد.
۲-۳-۳-۱۶ نقشه ها و مدارک
الف) نقشه های اجرایی لوله کشی توزیع آب مصرفی باید پیش از اقدام به اجرای کار برای بررسی و تصویب به ناظر ساختمان ارائه شود.
ب) نقشه های اجرایی لوله کشی باید شامل لوازم بهداشتی و دیگر مصرف کننده ها، جنس، مسیر و قطر نامی لولهها و دیگر اجزای لوله کشی باشد.
۱) روش های نصب حفاظت و نگهداری لوله کشی توزیع آب مصرفی نیز باید در مدارک پیوست نقشه ها ارائه شود.
(۲) نقشه ها باید شامل پلان محوطه اختصاصی ساختمان یا ملک باشد که در آن ظرفیت و محل اتصال لوله کشی ساختمان به شبکه آب شهری مشخص شده باشد.
(۳) نقشه ها باید شامل پلان طبقه یا طبقات دیاگرام لوله کشی قطر لوله و نقاط مصرف آب باشد.
(۴) فشار کار طراحی و مشخصات مصالح انتخابی باید در نقشه ها و مدارک پیوست آن معین شده باشد.
(۵) مقیاس نقشه ها نباید از یک به صد کوچک تر باشد مگر در نقشه محوطه و با تأیید.
پ) علائم نقشه کشی باید طبق یکی از استانداردهای مورد تأیید باشد.
۳-۳-۳-۱۶ مسیر لولهها
الف) مسیر لولهها باید با هماهنگی کامل بین بخش های تأسیسات معماری و سازه ساختمان طوری طراحی شود که امکان دسترسی به لولهها در همه جا فراهم باشد و استقلال واحدهای ساختمانی به طور کامل حفظ گردد.
(۱) لولههای آب مصرفی هر واحد ساختمانی باید در محدوده ملک همان واحد و یا در مشاعات در مجتمع های ساختمانی نصب شود عبور لولههای آب مصرفی اختصاصی یک واحد از املاک خصوصی سایر واحدهای ساختمانی مجاز نمیباشد.
ب ) لوله کشی باید در مسیرهایی انجام شود که با رعایت ارتفاعات و جزئیات معماری، همه جا در اطراف لولهها و دیگر اجزای لوله کشی فضای لازم برای تعمیر تعویض و کار با ابزار عادی وجود داشته باشد.
(۱) لولههای قائم ممکن است روکار باشند یا در داخل شفت قرار گیرند به شرط آن که دسترسی و تعمیر آنها آسان باشد.
(۲) باشند در داخل سقف کاذب در داخل کانال آدم رو خزیده رو یا در داخل ترنج قرار گیرند در هر حالت دسترسی و تعمیر آنها باید آسان باشد.
۴-۳-۳-۱۶ اندازه لولههایی که به لوازم بهداشتی آب می رسانند.

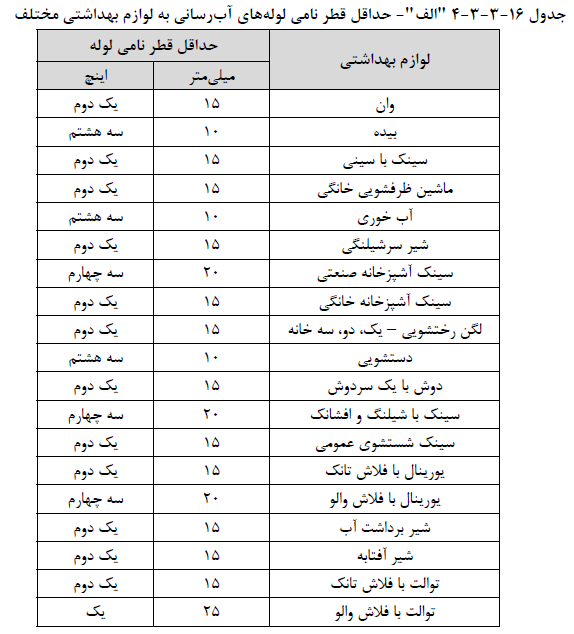

الف) حداقل قطر لولههایی که به لوازم بهداشتی آب می رسانند باید مطابق جدول (۴۳۳۱۶) "الف" باشد.
(۱) لوله ای که به هر دستشویی فلاش تانک یا سینک آب میرساند باید تا نزدیک به نقطه اتصال به دستگاه و تا دیوار یا کف نزدیک به آن ادامه یابد ولی نباید به آن متصل شود. فاصله انتهای این لوله تا نقطه اتصال نباید بیش از ۷۵۰ میلی متر باشد.
(۲) اتصال بین انتهای این لوله و شیر برداشت آب هر یک از لوازم بهداشتی مندرج در (۱) باید توسط یک لوله قابل انحناء با قطر کمتر و از نوع مورد تأیید صورت گیرد.
۵-۳-۳-۱۶ فشار و مقدار جریان آب
الف) حداکثر فشار آب شبکه لوله کشی توزیع آب مصرفی در پشت شیرهای لوازم بهداشتی در وضعیت بدون جریان نباید از ۴ بار بیشتر باشد.
(۱) اگر فشار شبکه ای که به ساختمان انشعاب میدهد به اندازه ای باشد که فشار آب پشت شیرهای لوازم بهداشتی در حالت بدون جریان بیش از ۴ بار باشد باید با نصب شیر تنظیم فشار مورد تأیید یا روشهای مورد تأیید دیگر فشار آن را تا ۴ بار یا بر حسب نیاز به کمتر از آن کاهش داد.
(۲) شیر تنظیم فشار باید از نوعی باشد که در صورت خراب شدن شیر در حالت باز باقی بماند و مانع جریان آب نشود.

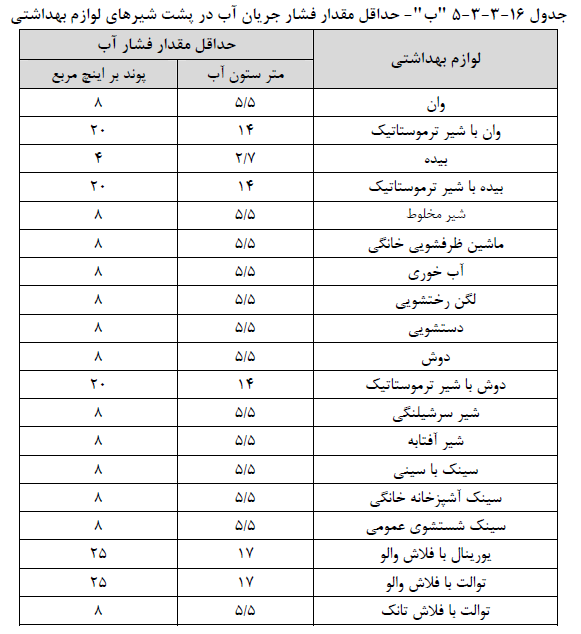

ب) شبکه لوله کشی آب مصرفی باید طوری طراحی شود و لولهها به ترتیبی اندازه گذاری شود که در زمان حداکثر مصرف فشار جریان آب در لولههایی که به لوازم بهداشتی آب می رسانند، از ارقام جدول (۱۶-۳-۳-۵) "ب" کم تر نباشد
(۱) اگر فشار شبکه شهری که به ساختمان انشعاب میدهد برای تأمین فشار نشان داده شده در جدول (۱۶-۳-۳-۵) "ب" کافی نباشد باید با نصب سیستم های افزایش دهنده فشار آب (بوستر پمپ تانک فشار یا هر سیستم مورد تأیید دیگر) و رعایت الزامات مندرج در ردیف (۱۱۶-۳-۶-۲) فشار آب را تا حدی افزایش داد که فشار جریان در پشت شیرهای لوازم بهداشتی کمتر از ارقام جدول نباشد.
پ) در ساختمان های بلند برای تأمین حداقل فشار آب پشت شیرهای لوازم بهداشتی طبق جدول (۱۶-۳-۳-۵) "ب" و رعایت حداکثر فشار آب پشت شیرهای لوازم بهداشتی (۴ بار) در صورت لزوم و با تأیید باید ساختمان در ارتفاع به دو یا چند منطقه تقسیم شود.

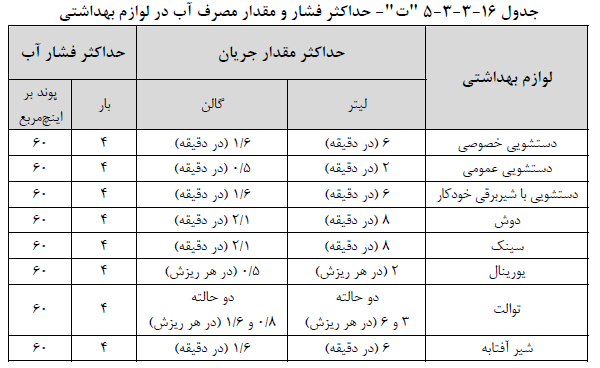

ت) حداکثر مقدار جریان آب در لوازم بهداشتی جز موارد زیر نباید از ارقام جدول (۱۶-۳-۳-۵) "ت" بیشتر باشد.
(۱) حداکثر جریان آب توالت و یورینال در سالن های تئاتر ،رستوران ،موزه ورزشگاه، مسجد استادیوم زندان و فضاهای مشابه نباید از ارقام زیر بیشتر باشد.
- توالت : دو حالته ۳ و ۸ لیتر در هر ریزش
- یورینال : ۲ لیتر در هر ریزش
(۲) مقدار مصرف آب در لوازم بهداشتی باید به کمک شیرهای مناسب و استفاده از لوازم کنترل مقدار جریان در هر مصرف کننده به میزان حداکثر ارقام مندرج در جدول (۱۶-۳-۳-۵) "ت" محدود شود.
ث) اگر فشار آب شبکه شهری متغیر باشد محاسبات و طراحی لوله کشی توزیع آب مصرفی ساختمان (یا ملک) باید بر اساس حداقل فشار آب شبکه شهری صورت گیرد.
۶-۳-۳-۱۶ ضربه قوچ
الف) به منظور کاهش اثر ضربه قوچ، سرعت جریان آب در لوله کشی توزیع آب مصرفی باید کنترل شود.
ب ) در نقاطی از لوله کشی که شیر قطع سریع قرار میگیرد باید وسیله حذف ضربه قوچ از نوع مورد تأیید نصب شود.
(۱) وسیله حذف ضربه قوچ باید در محل مناسب و قابل دسترسی و در فاصله مناسب و مؤثر از شیر قطع سریع نصب شود.
(۲) وسیله حذف ضربه قوچ باید مطابق توصیه کارخانه سازنده نصب شود.
(۳) وسیله حذف ضربه قوچ باید مطابق استاندارد ۱۰۱۰ ASSE یا استاندارد معتبر دیگر باشد.
