۱-۸-۳-۱۶ لزوم آب گرم مصرفی
الف) در هر ساختمان یا ملک که محل سکونت یا اقامت انسان باشد همه لوازم بهداشتی ای که برای حمام کردن شستشو پخت و پز تمیزکاری رختشویی و نگهداری ساختمان در آن نصب شده اند باید با آب گرم مصرفی هم تغذیه شوند.
(۱) در هر ساختمان یا ملک که محل سکونت یا اقامت نباشد ممکن است فقط لوازم بهداشتی مخصوص شستشو و حمام کردن با آب گرم مصرفی تغذیه شوند.
۲-۸-۳-۱۶ دما و فشار کار
الف) حداکثر دمای کار طراحی شبکه لوله کشی آب گرم مصرفی باید ۸۰ درجه سلسیوس باشد.
ب ) حداکثر دمای آب گرم مصرفی لوازم بهداشتی در نقطه خروج آب از شیر جز در ساختمانهای ویژه باید برابر ارقام زیر کنترل شود.
- وان ۴۹ درجه سلسیوس
- دوش ۴۳ درجه سلسیوس
- دستشویی ۴۳ درجه سلسیوس
- سینک ۶۰ درجه سلسیوس
(۱) دمای مورد نیاز آب گرم مصرفی در هر مورد باید به کمک شیرهای مخلوط دستی یا خودکار کنترل شود.
(۲) در ساختمان های ویژه مانند کودکستان دبستان خانه سالمندان ساختمانهای درمانی و موارد مشابه دیگر که دمای مورد نیاز از ارقام بالا کمتر باشد باید دمای مورد نیاز به کمک شیرهای مخلوط دستی یا خودکار کنترل شود.
پ ) فشار کار طراحی شبکه لوله کشی آب گرم مصرفی باید دست کم ۱۰ بار باشد.
۳-۸-۳-۱۶ لزوم حفظ دمای آب گرم مصرفی
الف) برای جلوگیری از اتلاف آب لوله کشی توزیع آب گرم مصرفی باید لوله برگشت داشته باشد تا آب گرم مصرفی همواره گردش داشته باشد و دمای آب گرم خروجی به هنگام باز کردن شیرهای برداشت آب از ارقام مقرر شده کمتر نباشد.
(۱) ممکن است به جای لوله برگشت دمای آب لوله کشی توزیع آب گرم مصرفی را با روش های دیگری از جمله نصب نوارهای گرم کننده روی خطوط لوله در حد مورد نیاز به طور خودکار کنترل کرد.
(۲) در صورتی که طول خط لوله توزیع آب گرم مصرفی از آب گرم کن تا دورترین مصرف کننده بیش از ۱۰ متر باشد باید به کمک لوله ،برگشت یا روشهای دیگر دمای آب گرم مصرفی داخل لوله را از آب گرم کن تا فاصله حداکثر ۱۰ متر از دورترین مصرف کننده ها در حدود ارقام مقرر نگاه داشت.
ب) اگر مسیر لوله کشی مناسب باشد و از نظر اقتصادی مقرون به صرفه باشد ترجیح دارد گردش آب گرم از طریق لوله برگشت تا آب گرم کن بدون نصب پمپ و با استفاده از کاهش وزن مخصوص آب در دمای بالاتر که آب گرم را به سمت بالا می راند صورت گیرد.
(۱) در صورت لزوم باید برای گردش آب در لوله برگشت روی این لوله پمپ نصب شود.
(۲) در صورت نصب پمپ روی لوله برگشت آب گرم مصرفی باید برای پمپ کلید خودکار یا دستی پیش بینی شود تا در مواقعی که گردش آب گرم مصرفی لازم نباشد بتوان پمپ را خاموش کرد.
۴-۸-۳-۱۶ عایق کاری
الف) لوله کشی توزیع آب گرم مصرفی به منظور کاهش اتلاف انرژی باید برابر الزامات مقرر شده در این قسمت عایق شوند.

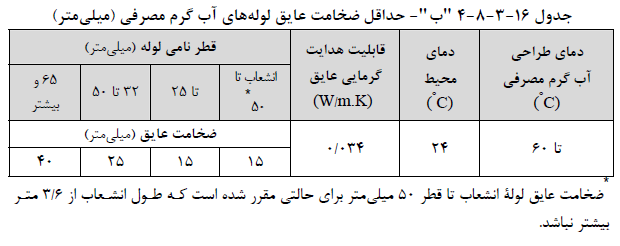

ب ) عایق کاری لولهها در لوله کشی | آب گرم مصرفی باید طبق جدول (۱۶-۳-۸-۴) "ب" صورت گیرد.
۵-۸-۳-۱۶ اتصال به لوازم بهداشتی
الف) اتصال لوله آب گرم مصرفی به لوازم بهداشتی که مصرف کننده آب گرم هستند، باید به شیر طرف چپ باشد.
۶-۸-۳-۱۶ آب گرم کن
الف) طراحی و نصب آب گرم کن با یا بدون مخزن ذخیره مخصوص تولید آب گرم مصرفی مورد نیاز لوازم بهداشتی و دیگر مصرف کننده های آب گرم مصرفی ساختمان باید با رعایت الزامات مقرر شده در این قسمت از مبحث شانزدهم و نیز الزامات مقرر شده در “مبحث چهاردهم - تأسیسات مکانیکی ساختمان” انجام گیرد.
ب) ظرفیت ذخیره یا ظرفیت لحظه ای آب گرم کن باید به اندازه ای انتخاب شود که پاسخ گوی حداکثر مصرف ساعتی یا لحظه ای آب گرم مصرفی مورد نیاز جمعیت ساکن در ساختمان باشد.
پ) فشار کار
(۱) حداکثر فشار کار مجاز آب گرم کن باید دست کم ۱۰ بار باشد.
(۲) حداکثر فشار کار مجاز آب گرم کن باید در محل مناسب و به صورت با دوام و دائمی روی آن نقش شده باشد.
(۳) اگر فشار عملکرد سیستم توزیع آب گرم مصرفی در محل نصب آب گرم کن به هر علت بیش از ۱۰ بار باشد حداکثر فشار کار مجاز آب گرم کن نباید کمتر از حداکثر فشار عملکرد سیستم باشد.
ت) تخلیه آب گرم کن
(۱) در پایین ترین نقطه آب گرم کن یا مخزن ذخیره آب گرم مصرفی باید شیر تخلیه از نوع مورد تأیید، نصب شود.
ث) عایق گرمایی
(۱) آب گرم کن و مخزن ذخیره آب گرم مصرفی باید با عایق گرمایی در برابر اتلاف انرژی گرمایی حفاظت شود.
(۲) ضخامت عایق گرمایی باید طوری انتخاب شود که تلفات انرژی گرمایی از سطوح خارجی آن از ۴۷ وات بر متر مربع بیشتر نباشد در محاسبه اتلاف انرژی دمای محیط محل نصب دستگاه نباید از ۱۸ درجه سلسیوس بیشتر گرفته شود.
ج) لوازم ایمنی
(۱) آب گرم کن باید شیر اطمینان فشار و شیر اطمینان دما یا شیر اطمینان ترکیبی فشار - دماء از نوع مورد تأیید داشته باشد.
(۲) ظرفیت تخلیه شیر اطمینان باید برای ظرفیت گرمایی آب گرم کن مناسب باشد.
شیر اطمینان دما باید حداکثر برای تخلیه در دمای ۹۹ درجه سلسیوس تنظیم شود.
(۴) شیر اطمینان فشار باید برای تخلیه آب در فشار حداکثر ۱۰ بار تنظیم شود مگر این که فشار عملکرد آب گرم کن به هر علت بیش از ۱۰ بار باشد که در این صورت شیر اطمینان باید روی حداکثر فشار کار مجاز آب گرم کن تنظیم شود.
(۵) شیر اطمینان باید در قسمت بالای آب گرم کن یا مخزن ذخیره آب گرم مصرفی و طوری نصب شود که دهانه ورود آب به آن در ارتفاع ۱۵۰ میلی متر پایین تر از تراز سطح بالای مخزن قرار گیرد.
(۶) بین آب گرم کن با مخزن ذخیره آب گرم مصرفی و شیر اطمینان نباید هیچ شیر دیگری نصب شود.
(۷) لوله تخلیه شیر اطمینان باید از نوع غیر قابل انعطاف و مناسب برای کار در دمای ۹۹ درجه سلسیوس باشد.
(۸) قطر نامی لوله تخلیه آب از شیر اطمینان باید دست کم برابر قطر دهانه خروجی شیر اطمینان باشد.
(۹) تخلیه آب از لوله تخلیه شیر اطمینان باید به طور ثقلی انجام گیرد و شیب لوله همواره به طرف نقطه تخلیه باشد. روی این لوله نباید هیچ شیری نصب شود.
(۱۰) مسیر لوله تخلیه شیر اطمینان باید طوری انتخاب شود که خروج آب موجب خسارت و خرابی نشود ایجاد خطر نکند و سر و صدای آن باعث مزاحمت نشود این لوله باید در برابر احتمال یخ زدن حفاظت شود.
(۱۱) انتهای لوله تخلیه شیر اطمینان باید با دهانه باز و بدون دنده باشد و آب تخلیه شده با فشار جو به نزدیک نقطه تخلیه برسد. اتصال این لوله به شبکه لوله کشی فاضلاب ساختمان باید از نوع غیر مستقیم و با فاصله هوایی صورت گیرد. اتصال مستقیم این لوله به شبکه لوله کشی فاضلاب ساختمان مجاز نیست.
چ) کنترل دمای آب گرم کن
(۱) آب گرم کن باید به کنترل خودکار دما مجهز باشد به طوری که بتوان به کمک آن دمای آب گرم مصرفی را از حداقل تا حداکثر مورد نیاز تنظیم کرد.
ح) قطع و وصل انرژی
(۱) اگر آب گرم کن از نوع برقی است باید برای قطع و وصل انرژی ورودی به آن کلید جداگانه و مستقلی پیش بینی شود.
(۲) اگر آب گرم کن با شعله مستقیم سوخت مایع یا گاز کار میکند باید روی لوله ورودی سوخت به مشعل آن شیر جداگانه و مستقلی پیش بینی شود.
(۳) اگر آب گرم کن انرژی گرمایی خود را از آب گرم کننده یا بخار میگیرد باید روی لوله آب گرم کننده یا بخار ورودی به آن شیر جداگانه و مستقلی پیش بینی شود.
تصویر ۱
