تعیین قطر دودکش باید با استفاده از روابطی که برای محاسبات دودکش ها در مراجع و استانداردهای مربوطه وجود دارد استفاده شود. در این قسمت طبق محاسبات، تعیین قطر دودكش ها برای سهولت كار ارائه شده است.
تذكر: تعیین قطر دودكش برای مقادیر خارج از جدول باید با استفاده از روابط محاسبات دودكش انجام شود.

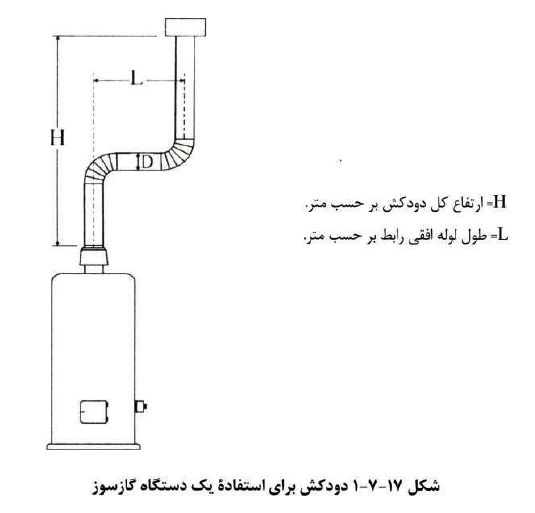

١٧-٧-۶-١ تعیین قطر دودکش مستقل برای یک دستگاه گازسوز که در طرح ذیل نشان داده شده، ار تفاع کل دودکش که فاصله بین بلندترین نقطه دستگاه گازسوز تا انتهای دودكش است و طول لوله رابط، با استفاده از ظرفیت دستگاه گازسوز انجام میشود.
١٧-٧-۶-٢ طول افقی لوله رابط برابر (٠=L) به معنی دودکشی است كه به طور مستقیم و قائم و بدون هیچ واسطه ای بر روی محل خروج محصولات احتراق دستكاه گازسوز نصب شده باشد.
برای محاسبۀ قطر دودکش دستگاه های گازسوزی که در مناطق مرتفع نصب میشوند، ظرفیت دستگاه در سطح دریا ملاک خواهد بود.
تصویر ۱

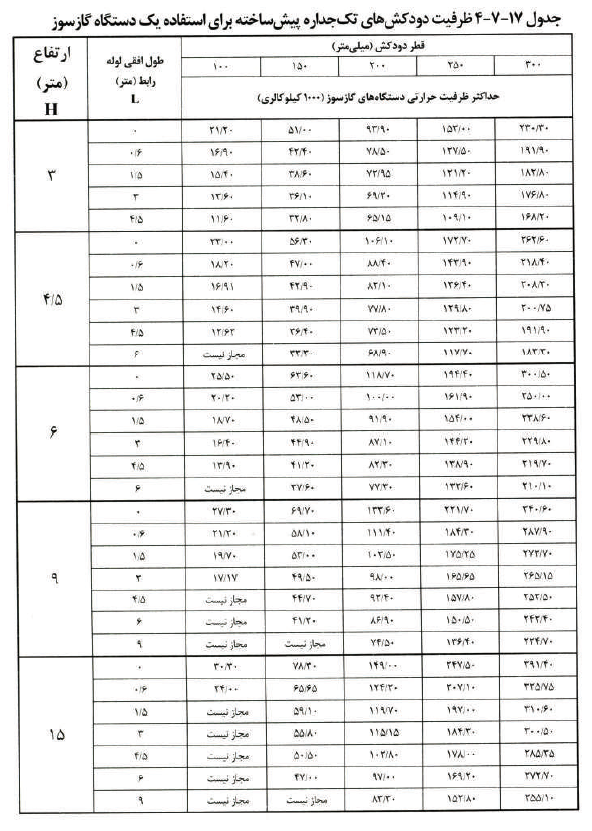

تصویر ۲
