١٧-٧-۵-١ لوله رابط دودکش باید در همان فضایی که دستگاه در آن قرار دارد، نصب و قابل دسترسی باشد ونباید در مسیر تردد یا در معرض ضربه فیزیكی باشد.
١٧-٧-۵-٢ محل های اتصال لوله رابط دودکش به دستگاه گازسوز و دودكش باید بەصورت کامل هوابند و بدون نشت باشد.
١٧-٧-۵-٣ برای مهار وزن لوله رابط و نیروهای ناشی از انقباض وانبساط حرارتی واثر زمین لرزه و سایر بارها، لوله رابط دودکش باید با بست و تكیه گاه مناسب به اجزای ساختمان به طور ثابت متصل شود.
١٧-٧-۵-۴ لوله رابط دودكش با مكش طبیعی از محل اتصال به دستگاه تا نقطه اتصال به دودكش باید دارای شیب حداقل ٢ درصد به طرف بالا باشد.
١٧-٧-۵-۵ حداقل اندازه مساحت دهانه لوله رابط باید برابر با مساحت دهانه خروجی محصولات احتراق از دستگاه گازسوز باشد. در صورتی که طبق طراحی سطح مقطع دهانه لوله رابط کوچکتر از سطح مقطع دهانه خروج محصولات احتراق دستگاه گازسوز باشد، باید مساحت دهانه لوله رابط را برابر با مساحت دهانه خروجی محصولات احتراق از دستگاه گازسوز در نظر گرفت.
١٧-٧-۵-۶ مسیر لوله رابط دودكش باید تا حد ممكن كوتاه ومستقیم باشد واستفاده از زانو با زاویه بیش از ٩٠ درجه در مسیر آن مجاز نیست.
١٧-٧-٥-٧ نصب دمیر دستی داخل لوله رابط دودكش مجاز نیست. در صورت نصب دمپر موتوری در مسیر لوله رابط، دودکش باید با مشعل دستگاه مرتبط و وابسته باشد، تا در صورت بسته شدن دمپر، مشعل دستگاه نیز به طور خودکار خاموش شود.
١٧-٧-۵-٨ حداكثر طول لوله رابط دودكش باید ۴۵۰ میلی متر (١٨ اینج) برای هر ٢٥ میلی متر (١ اینچ) قطرآن باشد. در صورتی كه طول لوله رابط از ۴۵۰ میلی متر (١٨ اینچ) برای هر ۲۵۰ میلی متر (١ اینچ) قطر آن بیشتر باشد، باید از طریق افزایش قطر یا ارتفاع كل دودكش، ظرفیت مورد نظر تأمین شود. در هر حال طول لوله رابط نباید از ٧۵ درصد ارتفاع دودكش قائم بیشتر باشد.
١٧-٧-۵-٩ در اتصال لولۀ رابط دودكش به دودكش، لوله رابط باید تا سطح داخلی دودكش ادامه یابد، ولی نباید وارد آن شود. محل اتصال باید به صورت كامل هوابند شود.

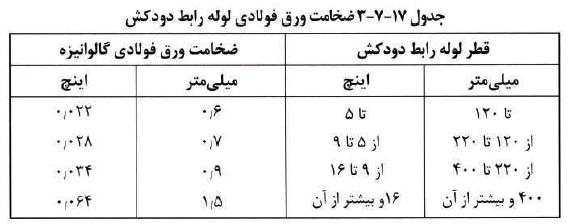

١٧-٧-۵-١٠ جنس لوله رابط دودکش باید از لولە یا ورق فولادی گالوانیزه با ضخامتی برابر با مقادیر جدول ١٧-٧-٣ باشد. ساخت لوله رابط دودكش از سایر لولهها یا ورقهای فلزی با همان استحكام و همان مقاومت در برابر خورد گی، مجاز است. استفاده از پروفیل های فلزی برای تقویت لوله رابط دود کش و اتصال قطعات به صورت جوشی یا پرچی یا با پیچ ومهره مجاز است.
١٧-٧-۵-١١ عبور لوله رابط دودکش از كف، سقف، دیوار با پارتیشن ساخته شده از مواد و مصالح سوختنی با دیواره مقاوم در برابر آتش ممنوع میباشد.
تصویر ۱
