در این پیوست ، به ترتیب ، ضرایب انتقال حرارت شیشه ها، جدارهای نورگذر و درها درج می گـردد. برای تعیین ضرایب انتقال حرارت جدارهای نورگذر، باید به بخش هـای پ ٩-١ و پ ٩-٢، کـه بـه ترتیب مربوط به شیشه ها و جدارهای نورگذر هستند، رجـوع شـود. نحـوه تعیـین ضـرایب انتقـال حرارت جدارهای نورگذر، در بخش پ ٩-٣، در قالب دو مثـال، توضـیح داده شـده اسـت . ضـرایب انتقال حرارت درها نیز در بخش پ ٩-٤ آمده است .
مقادیر درج شده در این پیوست برای هر دو روش طراحی عایق کـاری حرارتـی (الـف و ب) مبنـای محاسبه است ، مگر آنکه ضرایب انتقال حرارت دیگری ، توسط نهادهای دارای صلاحیت قـانونی ، بـا رعایت استانداردهای ملی ، تعیین شده باشد. همه مقادیر بر حسب W/m².K هستند.
پ٩-١ ضریب انتقال حرارت شیشه ها
ضرایب انتقال حرارت شیشه ها (Ugl)، که در جدول پ ٩-١ تا جـدول پ ٩-٦ ایـن بخـش آمـده است ، مربوط به شیشه های با ضخامت ٤ میلی متـر، در دو حالـت عمـودی و افقـی ، اسـت . مقـادیر ضرایب انتقال حرارت مربوط به گسیلندگی های بینابینی را می توان با درون یابی مقـادیر داده شـده در جدول محاسبه کرد.
برای مجموعه شیشه های چندجداره، با گازی غیر از هوا در فضای بین دو شیشه ، تنهـا غلظـت ٨٥ درصد١ در نظر گرفته شده است . بدیهی است مقادیر مربوط تنها در صورتی ملاك عمل اسـت کـه تولیدات مربوط دارای گواهی نامه مؤید وجود گاز و حفظ آن در طـول دوره بهـره بـرداری باشـد. در غیر این صورت، لازم است مقادیر مربوط به هوا ملاك قرار گیرد.
همچنین ضرایب گسیلندگی عمود مفید شیشه ها، که توسط تولیدکننده اعلام مـی شـود، بایـد بـه تأیید یک نهاد دارای صلاحیت قانونی رسیده باشد. در غیر این صورت، نباید گسیلندگی کـم بـرای شیشه منظور شود.
لازم است توضیح داده شود که پوشش کـم گسـیل را مـی تـوان، در مراحـل تولیـد، مسـتقیماً روی شیشه ، یا بر فیلمی که روی شیشه چسبانده میشود، نشاند.
برای آنکه مجموعه شیشـه هـای کـم گسـیل اثربخشـی لازم را دارا باشـد، ضـروری اسـت پوشـش کم گسیل ، در مناطق با نیاز گرمایی زیاد روی سطح ٣ (شکل پ٩-١، سمت راست) و در مناطق بـا نیاز سرمایی زیاد روی سطح ٢ قرار گیرد (شکل پ٩-١، سمت چپ ).

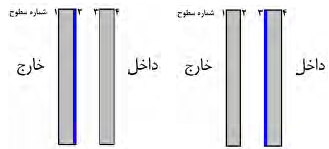

شکل پ٩-١ محل قرارگیری پوشش کم گسیل در مناطق سردسیر (سمت راست ) و گرم سیر (سمت چپ )
پ٩-١-١ شیشه های ساده
در مورد شیشه های ساده (تک جداره)، برای هر ضخامت ، ضریب انتقال حرارت برابر است با:

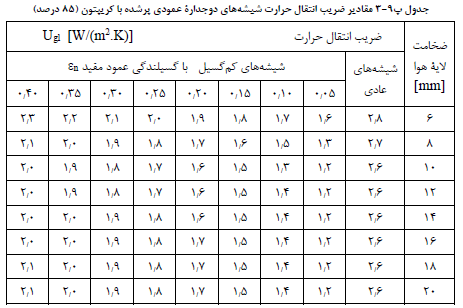

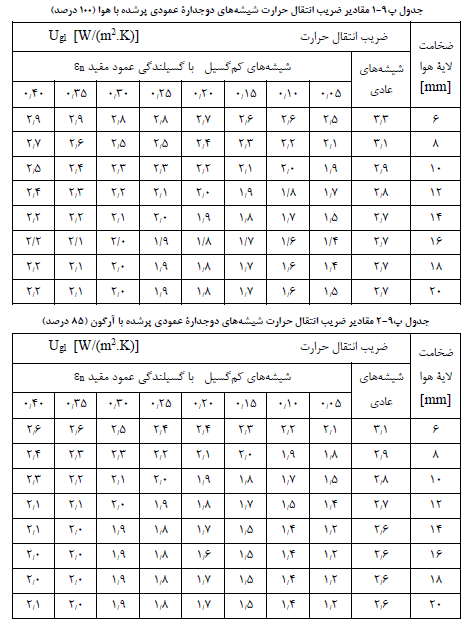

پ۹-۱-۲ شیشه های دو جداره عمودی

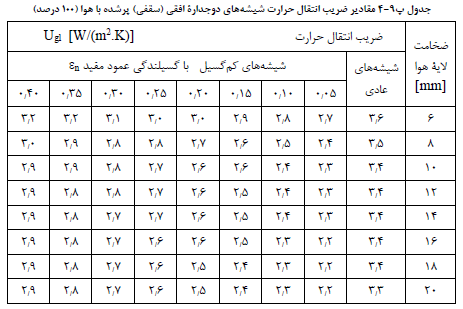

پ۹-۱-۳ شیشه های دو جداره افقی (سقفی)
