پ٩-٢-١ جدارهای نورگذر دارای شیشه تک جداره ساده
اگر جدار نورگذر با شیشه تک جداره ساده و با قاب فولادی یا آلومینیـومی معمـولی سـاخته شـده باشد، ضریب انتقال حرارت متوسط بازشو برابر است :
در پنجره های چوبی ، اثر قاب تنها با شیشه های چندجداره در نظـر گرفتـه مـی شـود؛ و در صـورت کاربرد آن با شیشه تک جداره، ضرایب همانند قاب های فولادی و آلومینیـومی سـاده بـه کـار بـرده میشود.
پ٩-٢-٢ جدارهای نورگذر دارای انواع شیشه دوجداره
برای محاسبه ضریب انتقال حرارت یک جـدار نورگـذر دارای شیشـه دوجـداره (UG)، لازم اسـت ، علاوه بر مقدار ضریب انتقال حرارت متوسط بخش شیشه ای (Ugl)، ضـریب انتقـال حـرارت قـاب بازشو (Ufr) نیز مشخص شود. در تعیین ضرایب انتقال حرارت جدارهای نورگذر، نکات زیر باید در نظر قرار گیرد:
- برای ضریب انتقال حرارت متوسط قاب بازشو فلزی با حـرارت شـکن، سـه مقـدار ۳/۰، ۴/۰ و ۵/۰ [W/(m².K)] در نظر گرفته شده است. در صورتی که مشخصات حرارتی قاب هـا در گواهینامه فنی ارائه نشده باشد، ضریب انتقال حرارت متوسط قاب فلزی با قطع حرارتـی، برابر ۵/۰ [W/(m².K)] در نظر گرفته میشود.
- برای ضریب انتقـال حـرارت متوسـط قـاب بازشـو پـیویسـی، سـه مقـدار ۱/۵، ۱/۸ و ۲/۵ [W/(m².K)] در نظر گرفته شده است. در صـورتی کـه مشخصـات حرارتـی قـاب هـا در گواهینامه فنی ارائه نشده باشد، ضریب انتقال حرارت متوسط قاب پیویسـی، برابـر ۲/۵ [W/(m².K)] در نظر گرفته میشود.
- برای ضریب هدایت حرارت متوسط قاب بازشو چوبی، دو مقـدار ۰/۱۳ و ۰/۱۸ [W/(m.K)] در نظر گرفته شده است. در صورتی که مشخصات حرارتی قاب ها در گواهینامه فنی ارائـه نشده باشد، ضریب هدایت حرارت متوسط قاب چـوبی، برابـر ۰/۱۸ [W/(m.K)] در نظـر گرفته میشود.
- در جدول های تعیین ضریب انتقال حرارت جدار نورگذر (جـدول پ٩-٧ تـا جـدول پ٩-٩)، ضریب انتقال حـرارت متوسـط بخـش شیشـهای (سـاده یـا کـمگسـیل) بـین ۱/۲ و ۲/۹ [W/(m².K)] در نظر گرفته شده است. در صـورتی کـه ضـریب انتقـال حـرارت متوسـط شیشهای بیش از ۲/۹ باشد، در جدول مربوط به قاب مورد استفاده، ضریب انتقال حرارت جدار نورگذر با برونیابی اعداد ارائهشده تعیین میشود.
در جدول پ٩-٧ تا جدول پ٩-٩، ضرایب انتقال حرارت جدارهای نورگذر (UG)، بـر حسـب نـوع بازشو، ضریب انتقال حرارت شیشه (Ugl) و نوع و ضـریب انتقـال حـرارت قـاب (Ufr)، درج شـده است.

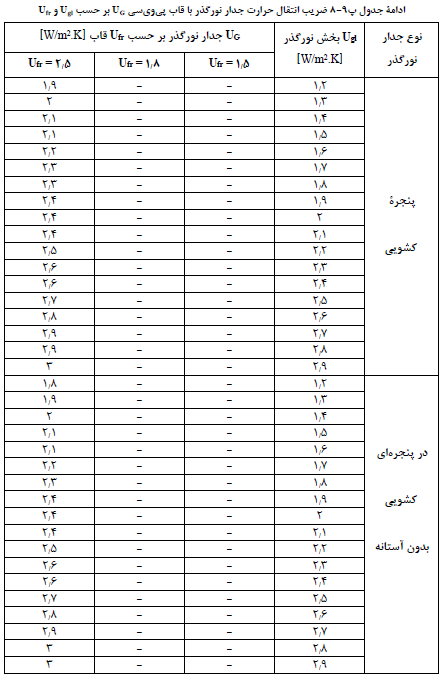

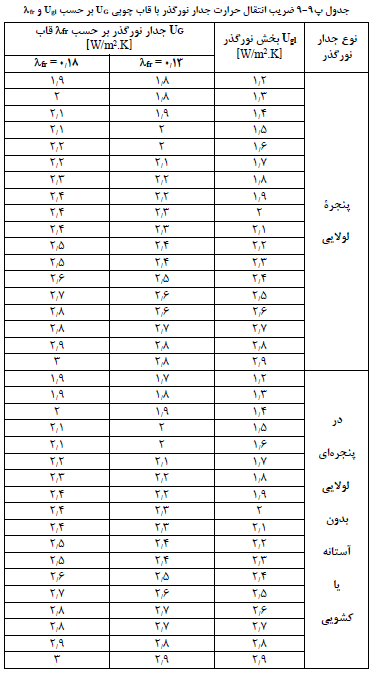

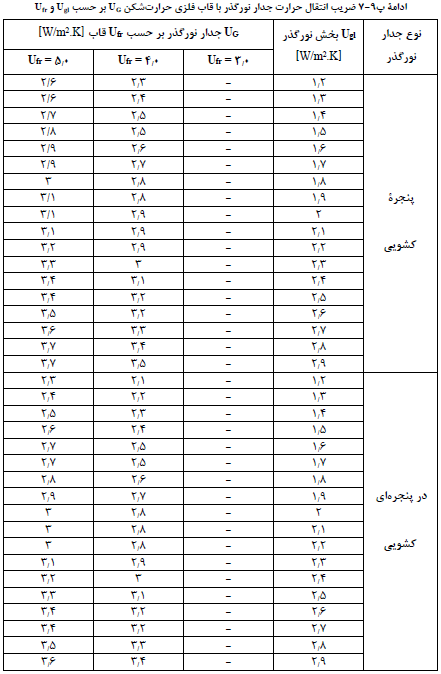

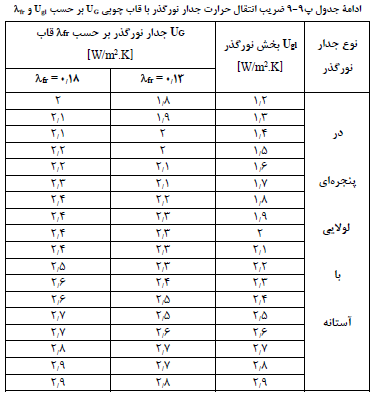

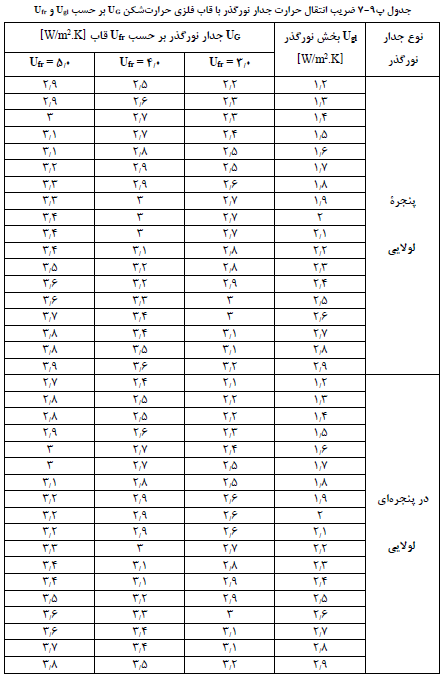

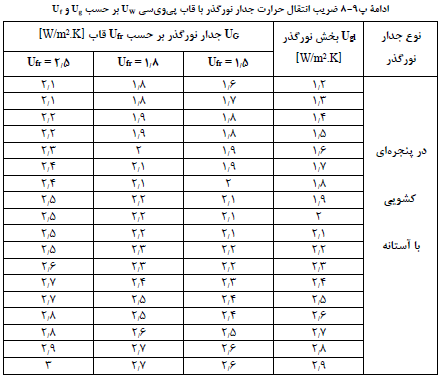

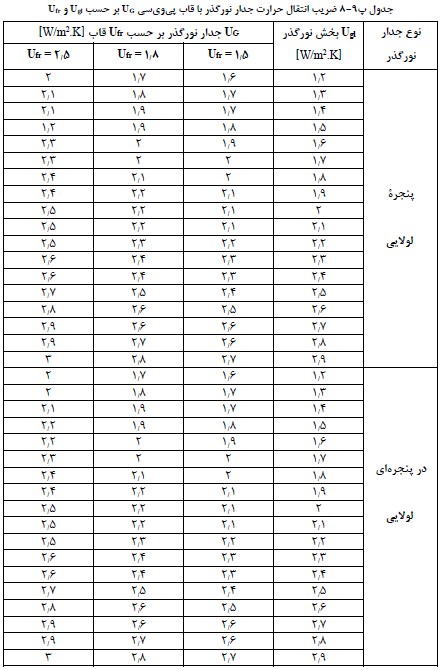

جدول پ٩-٧ مربوط به پنجره های با قاب فلزی حرارت شکن، جدول پ٩-٨ مربوط به پنجره های با قاب پیویسی و جدول پ٩-٩ مربوط به پنجره های با قاب چوبی است.
تصویر ۱
تصویر ۲
تصویر ۳
تصویر ۴
تصویر ۵
تصویر ۶
تصویر ۷
تصویر ۸
