در صورت طراحی به روش تجویزی ، علاوه بر الزامات بخش ١٩-٤-٣، ضـروری اسـت ضـوابط بنـد ١٩-٥-٣ نیز رعایت گردد.
١٩-٥-٣-١ عایق کاری حرارتی
تمامی لولههای آب گرم در سیستم آبگرم مصرفی ، علاوه بر رعایت ضـوابط بنـد ١٩-٤-٣-٢ بایـد طبق ضوابط زیربند ١٩-٥-٣-١-١ و تمامی کانالهای انتقال هوا در سیستم های گرمایی و سرمایی طبق ضوابط زیربند ١٩-٥-٣-١-٢ عایق کاری حرارتی شوند.
١٩-٥-٣-١-١ عایق کاری حرارتی لوله و مخزن

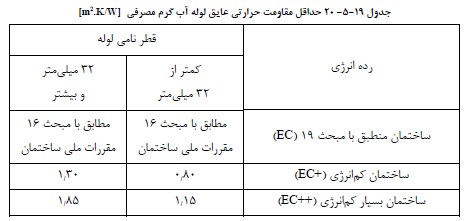

در سیستم های آب گرم مصرفی ، تمام لولههای رفت وبرگشـت بایـد مطـابق جـدول ١٩-٥- ٢٠ بـر اساس هر یک از ردههای انرژی ساختمان عایق کاری حرارتی شوند.

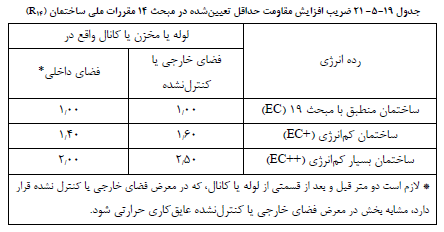

برای تعیین مقاومت حرارتی حداقل تمامی لولهها (به اسـتثنای لولـه هـای سیسـتم هـای آب گـرم مصرفی ) و مخازن سیستم های گرمایی و سرمایی واقع در فضای داخلی ، خارجی و یا کنتـرل نشـده، لازم است به مقاومت حرارتی حداقل تعیین شـده در مبحـث ١٤ مقـررات ملـی سـاختمان (R۱۴) ، بسته به رده انرژی ساختمان، ضریب افزایشی برابر با مقدار تعیین شده در جدول ١٩-٥-٢١ اعمال شود.
١٩-٥-٣-١-٢ عایق کاری حرارتی کانالها
برای تعیین مقاومت حرارتی حداقل تمامی کانالهای فضای داخلـی ، خـارجی و کنتـرل نشـده لازم است به مقاومت حرارتی حداقل تعیین شده در مبحث ١٤ مقررات ملی ساختمان (R۱۴) ، بسـته بـه رده انرژی ساختمان، ضریب افزایشی برابر با مقدار تعیین شده در جدول ١٩-٥-٢١ اعمال شود.
١٩-٥-٣-٢ بازیافت انرژی
١٩-٥-٣-٢-١ بازیافت انرژی در سیستم های هوارسان
در ساختمان های با رده کـم انـرژی (+EC) و بسـیار کـم انـرژی (++EC)، در صـورت اسـتفاده از سیستم هوارسان، لازم است موارد زیر، برای بازیافت انرژی ، مورد رعایت قرار گیرد:

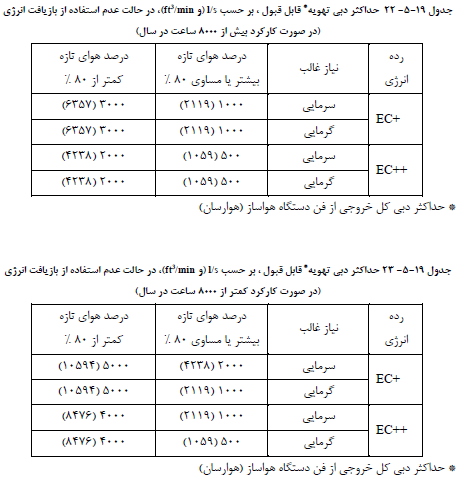

الف ) استفاده از سامانه های بازیافت انرژی در سیستم های سرمایی منـاطق گـرم (بـا نیـاز سـرمایی غالب طبق پیوست ٣) و سیستم هـای گرمـایی منـاطق سـرد (بـا نیـاز گرمـایی غالـب طبـق پیوست ٣)، در صورتی که دبی کل دستگاه از مقادیر جدول ١٩-٥- ٢٢ و جدول ١٩-٥-٢٣ بیشتر باشد الزامی است .

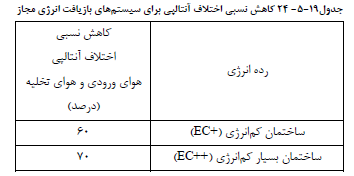

ب) سیستم های بازیافت انرژی مجاز باید بتوانند آنتالپی هـوای تـازه را بـه مقـدار نسـبی (درصـد) تعیین شده در جدول١٩-٥-٢٤ افزایش یا کاهش دهند.
پ) در سیستم های با ساعت کارکرد کم ، که کمتر از ٥٠٠ ساعت در سال تأمین هوای تـازه دارنـد، نیازی به سامانه بازیافت انرژی نیست .
١٩-٥-٣-٢-٢ بازیافت انرژی در کندانسورهای سیستم های آبخنک
در ســاختمان هــای بــا رده کــم انــرژی (+EC) و بســیار کــم انــرژی (+EC+)، در کندانســورهای سیستم های آبخنک ، لازم است موارد زیر، برای بازیافت انرژی ، مورد رعایت قرار گیرد:
الف ) استفاده از سامانه بازیافت انرژی برای گرم کردن و یـا پـیش گـرم کـردن آب گـرم مصـرفی ، در صورتی که میزان گرمای دفع شده از کندانسور بیشتر از ١٨٠٠ کیلووات و بار آب گرم مصرفی بیشتر از ٣٠٠ کیلووات باشد و آن سیستم به صورت ٢٤ساعته کار کند، الزامی است .
ب) سامانه بازیافت انرژی در کندانسورها در صورتی قابل قبول است که بتواند دمـای آب در زمـان اوج مصرف آب را، با پیش گرم کردن، حداقل به ٣٠ درجه سلسیوس برساند و یا تا ٦٠ درصـد انرژی تخلیه شده از کندانسور در شرایط طراحی را بازیافت نماید.
پ) در صورت عدم رعایت بند (الف )، لازم است کاهش مصرف انرژی سیستم سرمایی و یا گرمایی ، به میزان معادل اقدامات تعیـین شـده در بنـد (ب)، بـا اسـتفاده از فنـاوری هـای دیگـر، نظیـر سیستم های بر پایه انرژی های تجدیدپذیر، یا سیستم های تولید هـم زمـان مـورد تأییـد نهـاد دارای صلاحیت قانونی ، انجام شود.
١٩-٥-٣-٣ اکونومایزر
در سیستم های سرمایی فن دار و سیستم های سرمایی آبی بـدون فـن (بـا ظرفیـت بیشـتر از ٣٥٠ کیلووات یا ١٠٠ تن تبرید)، استفاده از اکونومایزر آبی یا هوایی توصیه میشود.
١٩-٥-٣-٤ تجهیزات دفع حرارت
در سیستم تهویه مطبوع، برج خنک کن باید بر مبنـای اسـتاندارد ملـی ایـران بـه شـماره ١٠٦٣٥ طراحی شده باشد. علاوه بر این ، لازم است انتخاب آن بر اساس محاسبات تأیید شده صورت گیرد.
١٩-٥-٣-٥ سیستم های ذخیره ساز انرژی
در کلیه ساختمان ها استفاده از سیستم ذخیره ساز حرارتی توصیه میشود.
١٩-٥-٣-٦ سامانه های پایش عملکرد
الف ) در ساختمان های با رده کم انرژی (+EC) و بسیار کم انرژی (++EC)، لازم است برای تمامی سیستم های مرکزی و مستقل گرمایی و سرمایی تمهیدات لازم جهت پایش عملکرد و تعیـین میزان آلایندگی و مصرف انرژی صورت گیرد.
١٩-٥-٣-٧ انتخاب و نصب مناسب تجهیزات
الف ) برای ساختمان های کم انـرژی و بسـیار کـم انـرژی ، ارائـه گـزارش جـامع طراحـی تأسیسـات مکانیکی ، و محاسبات بار برودتی و حرارتی ، با استفاده از نـرمافزارهـای معتبـر الزامـی اسـت . مشخصات فنی تمامی تجهیزات انتخاب شده نیز بایـد در همـاهنگی بـا محاسـبات و طراحـی باشد.
ب) در ساختمان های کم انرژی و بسیار کم انرژی ، رده برچسب آب مربوط به مقـادیر دبـی حـداکثر شیرآلات بهداشتی تأمین آبگرم مصرفی و سردوشی ها، طبق استانداردهـای تعیـین شـده در پیوست ١٣، باید به ترتیب B و A باشد.
تصویر ۱
تصویر ۲
تصویر ۳
تصویر ۴
