این تابلوها و علائم باید در انطباق با آئین نامه ایمنی ساختمان کارگاهها، مصوب شورایعالی حفاظت فنی باشند.

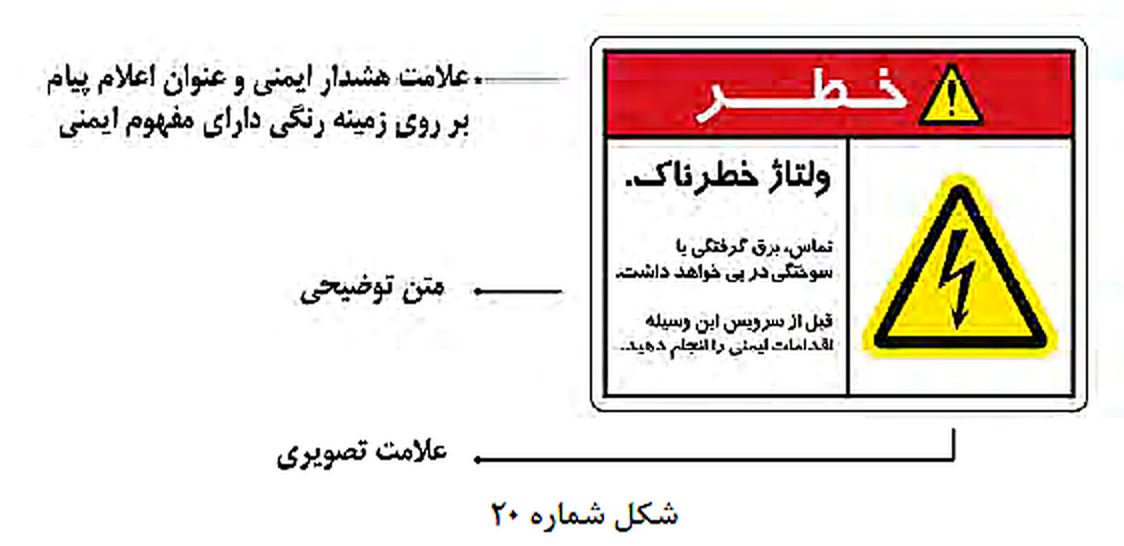

٢٠-٦-٣-١- در صورت وجود چند پیام ایمنی، بازدارنده، هشداردهنده و الزام آور در محلی از یک کارگاه، تابلوها به صورت چند قسمتی همانند تصویر نمونه و شامل بخشهای زیر باید نصب شوند:
٢٠-٦-٣-١-١- علامت هشدار ایمنی و عنوان پیام

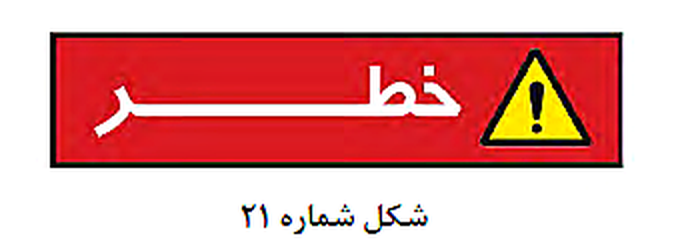

الف- خطر
بیانگر موقعیتی خطرناك است که اگر از آن اجتناب نشود موجب آسیب جدی یا مرگ خواهد شـد.
استفاده از این عنوان باید به مواقع بسیار خطرناك محدود شود. این عنوان باید بـا رنـگ سـفید بـر روی زمینه قرمز نوشته شده و در کنار آن علامت سه گوش هشدار ایمنی درج شود.

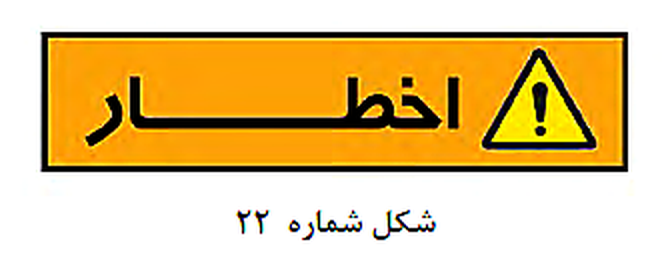

ب- هشدار و اخطار
بیانگر موقعیتی خطرناک است که اگر از آن اجتناب نشود موجب آسـیب جـدی خواهـد شـد. ایـن عنوان باید با رنگ سیاه بر روی زمینه نارنجی نوشته شده و در کنار آن علامت سـه گـوش هشـدار ایمنی درج شود.

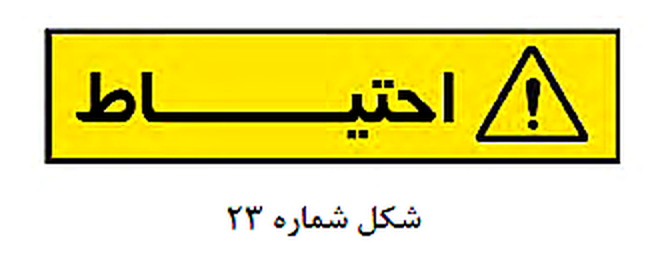

پ- احتیاط
بیانگر موقعیتی خطرناك است که اگر از آن اجتناب نشود موجب آسیب دیدگی جزئی خواهد شـد.
این عنوان باید با رنگ سیاه بر روی زمینه زرد نوشته شده و در کنار آن علامت سـه گـوش هشـدار ایمنی درج شود.

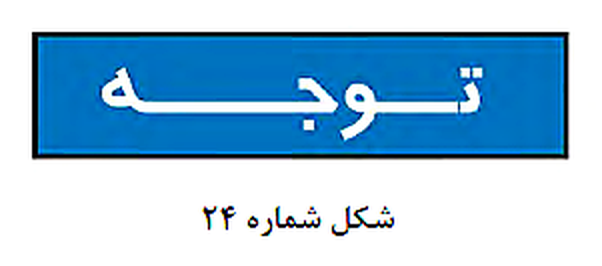

ت- توجه
بیانگر اطلاعاتی است که مهم هستند اما مستقیما بـه خطـر ارتبـاط ندارنـد. (بـرای مثـال موجـب تهدیدهای امنیتی، بهداشتی یا خسارت به ابزار یا داراییها میشوند) این عنوان باید با رنـگ سـفید بر روی زمینه آبی نوشته شود.
٢٠-٦-٣-١-٢- متن توضیحی تابلو
متنی است که با دقت انتخاب میشود و به مخاطب مورد نظر به صورت خلاصه، دقیق و واضح پیام تابلو را انتقال میدهد.
٢٠-٦-٣-١-٣- علامت تصویری
علامت تصویری باید متناسب با نوع پیام تابلو درج شود.

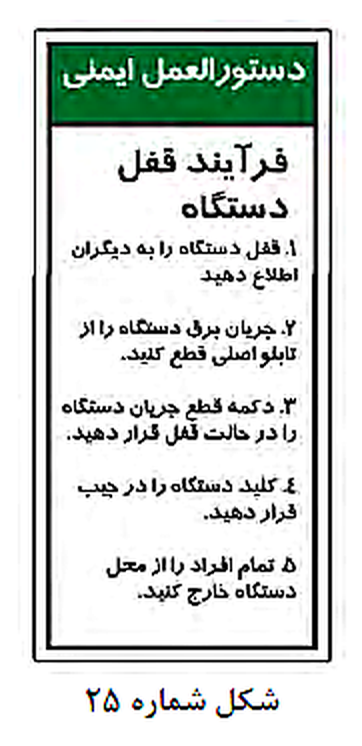

٢٠-٦-٣-٢- تابلو دستورالعملهای کارگاهی
این تابلوها برای اعلام اطلاعات تکمیلی مانند رویهها و دستورالعمل های ایمنـی بـه کـار مـیرونـد. (بــرای مثــال دســتورالعمل خــاموش کــردن ایمــن بــویلر، دســتورالعمل قفــل کــردن) تــابلوی دستورالعمل های ایمنی باید به صورت دو قسمتی با عنوان «دستورالعمل ایمنی» به رنگ سـفید بـر روی زمینه سبز و شرح دستورالعمل در ذیل آن تهیه شود.
٢٠-٦-٣-٣- تابلوی راهنمای تخلیه اضطراری کارگاه، حاوی محل تجهیـزات ایمنـی، بازشـوهای امداد رسانی، کمک های اولیه و خروج اضطراری در ساختمان کارگاههای متوسط و کوچـک الزامـی است. این تابلوها باید مطابق با ضوابط بخشهای ٢٠-٤ تهیه و نصب شوند.
٢٠-٦-٣-٤- نصب راهنمای واکنش اضطراری در ساختمان کارگـاه هـای بـزرگ صـنعتی الزامـی است.
تصویر ۱
تصویر ۲
تصویر ۳
تصویر ۴
تصویر ۵
تصویر ۶
