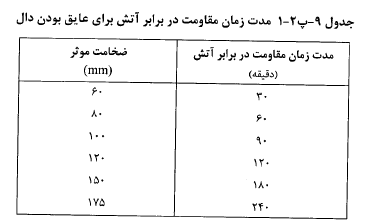

مدت زمان برای مقاومت در برابر آتش برای دال های با ضخامت مختلف در جدول ٩-پ ٢-١ داده شده است. این ضخامت برای انواع مختلف دال مطابق (الف) تا (پ) در زیر تعریف میشود:
الف - برای دال های توپر: برابر ضخامت دال؛
ب -برای دال های مجوف: برابر با سطح مقطع خالص دال تقسیم بر عرض مقطع آن؛
پ - برای دالهای با سیستم تیرچه و دال: برابر با ضخامت دال توپر بین جان تیرچههای مجاور.
٩ -پ٢-۴-٢ کفایت سازە ای دالها

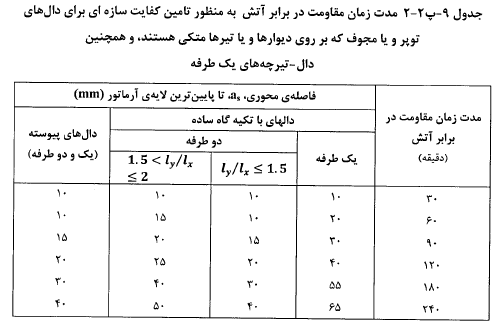

٩-پ٢-۴-٢-١ برای دال های توبر و یا مجوف که بر روی تیرها و یا دیوارها متکی هستند، فاصلەی محوری متوسط آرماتورهای تحتانی از لبهها نباید از مقادیر داده شده در جدول ٩-پ٢-٢، با منظور نمودن شرایط تکیهگاهی دال، کمتر باشد. در این جدول lx و ly به ترتیب طول دهانه های بزرگتر و کوچکتر دال دو طرفه میباشند. استفاده از شرایط تکیه گاهی ساده وقتی مجاز است که دال دو طرفه در هر چهار وجه دارای تکیهگاه باشد؛ در غیر این صورت دال یک طرفه تلقی میشود.

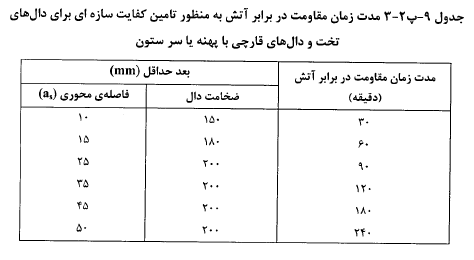

٩-پ٢-۴-٢-٢ برای دالهای تخت و دال های قارچی با پهنه یا سر ستون، ضخامت دال و فاصله محوری متوسط پایینترین لایهی آرماتورهای تحتانی از لبهها، نباید از مقادیر داده شده در جدول ٩ پ٢-٣ کمتر باشند. به علاوه اگر زمان مقاومت در برابر آتش ٩٠ دقیقه وبیشتر باشد، لازم است حداقل ٢٠٪ آرماتورهای فوقانی در روی تکیهگاە های میانی در هر جهت در تمام طول دهانه به صورت پیوسته بوده و در نوار ستون دال قرار داده شوند.
٩-پ٢-۴-٢-٣ برای دال- تیرچههای یک طرفە، در صورتی که شرایط (الف) و (ب) در زیر لحاظ شده باشند، فاصلهی محوری متوسط آرماتورهای تحتانی از لبهها نباید از مقادیر داده شده در جدول ٩پ٢-۴ و با توجه به شرایط تکیه گاهی دال کمتر باشد.
الف- عرض تیرچهها و فاصله ی محوری پایینترین لایه ی آرماتورهای تحتانی تیرچهها از لبەی تیرچه مطابق ضوابط تیرها در بند ٩-پ ٢-٥-١ باشد.
ب- فاصله ی محوری پایینترین لایه ی آرماتورهای تحتانی دال از لبهی ان از مقدار به دست آمده از جدول ٩-پ٢-٢ کمتر نباشد.

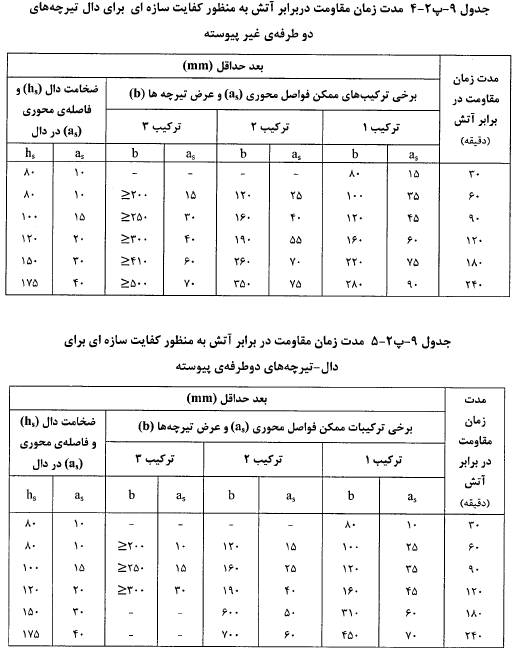

٩-پ٢-۴-٢-۴ برای دال - تیرچه های دو طرفه در صور تی که تکیه گاهها ساده باشند، از جدول ٩-پ٢-۴، و در صورتی که تکیهگاهها پیوسته باشند، از جدول ٩پ٢-۵ برای تعیین عرض و فاصلهی محوری متوسط آرماتورهای تحتانی از لبهی تیرچهها استفاده میشود. در این دالها، فاصلهی متوسط آرماتورهای تحتانی از لبههای دال بین تیرچهها و فاصلهی محوری آرماتورهای گوشهی تیرچهها از بر قائم تیرچہ نباید از مقادیر دادہ شدہ در جدولھای ٩پ٢-۴ و ٩-پ٢-۵ به علاوەی ١٠ میلی متر کمتر باشند. در جدولھای ٩-پ٢-۴ و ٩پ٢-۵، فاصله ی محوری از لبهها باید برای پایینترین لایهی آرماتورهای تحتانی طولی منظور شود.
