٩-پ٢-۵-١ تیرهایی که در بامها یا کفها قرار دارند
این تیرها شامل تیرهایی است که در قسمت فوقانی با دال طبقه به صورت یکپارچه ریخته شده و یا با یک دال در روی آنها حفاظ ایجاد میشود؛ و عرض جان آنها در ارتفاع مقطع ثابت بوده و یا به صورت یکنواخت با عمق تیر تغییر میکند.
در این تیرها، عرض جان تیر، b، که در راستای محور پایینترین لایهی آرماتورهای طولی تحتانی اندازهگیری میشود؛ و همچنین فاصلهی محوری متوسط از أرماتورهای طولی تحتانی، نباید از مقادیر به دست آمده از دیاگرام های ٩-پ٢-٣ برای تیرهای ساده، و ٩-پ٢-٢ برای تیرهای پیوسته، برای FRR مورد نظر کمتر باشد. تیرهای پیوسته په تیرهایی گفته میشوند که در یک یا هر دو انتهای دهانه از نظر خمشی به صورت پیوسته طراحی شده باشند.
٩-پ٢-۵-٢ تیرها یی که از هر طرف در معرض آتش هستند
دراین تیرها مدت زمان مقاومت در برابر آتش FRR برای تیرهای ساده و پیوسته باید به ترتیب از دیاگرامهای ٩-پ٢-٣ و ٩-پ٢-۴ به دست آمده وعلاوه بر ملاحظات قبلی، موارد (الف) تا (ب) در زیر نیز باید رعایت شود:
الف-ارتفاع کل مقطع تیر نباید از کمترین بعد جان تیر (b) برای زمان مقاومت در برابر آتش (FRR) مورد نظر کمتر در نظر گرفته شود.
ب-سطح مقطع تیر نباید از دو برابر سطح مربعی که ضلع أن برابر با مقدار به دست آمده از بند ٩-پ٢-٥-١ است، کمتر باشد.
پ-فاصلهی محوری متوسط، am، کمتر از مقدار تعیین شده برای حداقل اندازهی b نباشد. این مقدار برای تمام آرماتورهای طولی مقطع استفاده میشود.

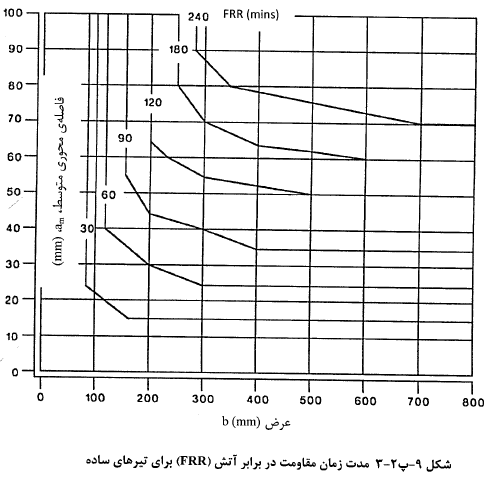

مدت زمان مقاومت در برابر آتش (FRR) در تیرها

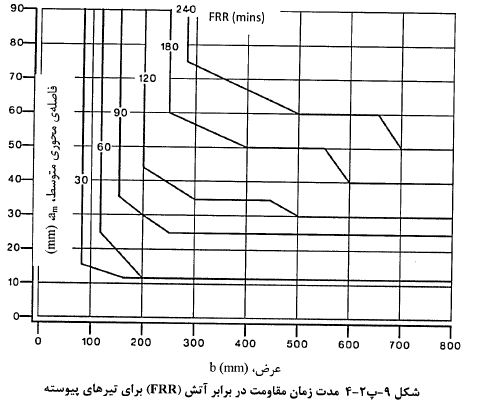

مدت زمان مقاومت در برابر آتش (FRR) در تیرهای پوسته
