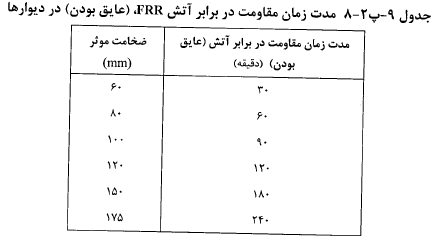

زمان مقاومت در برابر آتش سوزی به منظور تامین عایق بودن دیوارها از جدول ٩-پ٢-٨ تعیین میشود. در این جدول ضخامت موثر در دیوارهای معمولی برابر با ضخامت دیوار، و در دیوارهای مجوف برابر با سطح مقطع خالص دیوار تقسیم بر طول مقطع آن میباشد.
٩-پ٢-٧-٢ کفا یت سازەای دیوارها

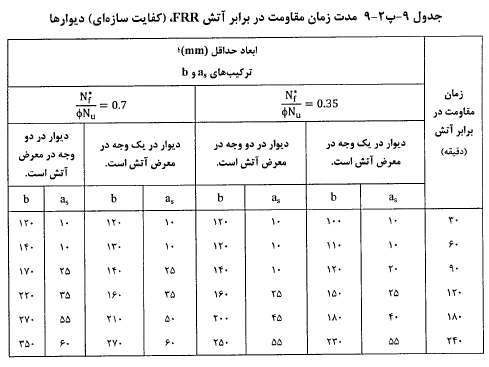

مدت زمان مقاومت در برابر آتش سوزی به منظور تامین کفایت سازهای دیوارها، با توجه به فاصلهی محوری آرماتورها،، وضخامت موثر آنها، b، نباید از مقادیر جدول ٩ پ٢-٩ کمتر باشد.
در دیوارهایی که دارای تکیه گاه جانبی در یک سمت بالای خود می باشند وعضو تکیهگاهی نیازی به داشتن FRR نداشته باشد، کفایت سازه ای با رعایت ضوابط بند ٩-پ٢-٧-١ تامین میشود.
٩-پ٢-٧-٣ سایر الزامات دیوارها
٩-پ٢-٧-٣-١ محدودیتهای ار تفاع موثر دیوار
نسبت ارتفاع موثر به ضخامت دیوار نباید از ۴۰ بیشتر باشد. نیازی به اعمال این محدودیت برای دیوارهائی که دارای تکیهگاه جانبی در قسمت فوقانی بوده و عضو تکیهگاهی نیازی به داشتن FRR ندارد نمیباشد.
٩-پ٢-٧-٣-٢ اثرحفرە های تاسیساتی و برقی بر کفایت سازه ای، عایق بودن وانسجام دیوارها
در صورتی که سطح حفرهها در هر ٥ متر مربع سطح رویهی دیوار از ١٠٠ سانتی متر مربع کمتر باشد، از کاهش ضخامت دیوار در محل حفره می توان صرف نظر نمود. در غیر این صورت، ضخامت دیوار، b، مورد استفاده در جدول ٩ پ٢-٩ باید برابر با ضخامت دیوارهای گودی حفرەی تاسیسانی و یا برقی منظور گردد.
٩-پ٢-٧-٣-٣ اثرات شیارها بر کفایت سازهای دیوارها
الف) در دیوارهایی که به صورت یک طرفه عمل می نمایند:
١- اگر امتداد شیار در جهت دهانه باشد، از وجود شیار صرف نظر میشود.
٢- اگر امتداد شیار در جهت عمود بر دهانه بوده و طول آن از ۴ برابر ضخامت دیوار و یا ۰. ۴۰ارتفاع دیوار، هر کدام که بزر گتر است کمتر باشد، از وجود شیار صرف نظر میشود. در غیر این صورت ضریب لاغری بر اساس ضخامت کاهش یافتهی دیوار در اثر شیار محاسبه میگردد.
ب) در دیوارهایی که دارای رفتار دو طرفه هستند:
در مواردی که شیار روی دیوار به صورت قائم بوده وطول أن از نصف ارتفاع دیوار، Hw، کمتر باشد؛ و یا در مواردی که شیار روی دیوار به صورت افقی بوده وطول آن از نصف طول دیوار، Lw، کمتر باشد، از اثرات شیار صرف نظر میشود. در غیر این صورت می توان نسبت لاغری دیوار را بر مبنای ضخامت کاهش یافته در اثر شیار محاسبه کرد؛ و یا محل شیار در دیوار را به صورت یک وجه بدون تکیه گاه که دیوار اصلی را به دو پانل تقسیم میکند، منظور نمود.
٩-پ٢-٧-٣-٢ اثرات شیار برانسجام ویا عایق بودن دیوارها
از اثرات شیارها بر انسجام و یا عایق بودن دیوار در موارد (الف) تا (پ) در زیر می توان صرف نظر نمود:
الف) عمق شیار بیشتراز ٣٠ میلی متر نباشد.
ب) سطح مقطع عرضی شیار از ١٠ سانتی متر مربع بیشتر نباشد.
پ) سطح مقطع طولی شیار در هر ۵ متر مربع سطح دیوار در یک و یا هر دو رویهی دیوار، از ١٠٠٠ سانتیمتر مربع بیشتر نباشد.
در غیر این صورت اثرات لاغری باید بر اساس ضخامت کاهش یافتهی دیوار در اثر شیار محاسبه شود.
