رعایت مدت زمان مقاومت در برابر آتش (FRR) به منظور تامین عایق بودن و انسجام ستونها فقط در مواردی لازم است که ستونها جزئی از یک دیوار که با اهداف جدا سازی آتش ساخته میشود باشند. در چنین مواردی در ستون باید ضوایط عایق بودن دیوار مطابق بند ٩-پ٢-٧-١ رعایت شود.
٩-پ٢-۶-٢ کفایت سازەای ستون های مهار شده
مدت زمان مقاومت در برابر آتش (FRR) به منظور تامین کفایت سازه ای ستون های مهار شده باید بر اساس یکی از بندھای ٩-پ٢-۶-٣ یا ٩-پ٢-۶-۴ که در انها محدودیت های اضافی برای ستون های مهار شده تجویز شده است محاسبه شود.
در ستونهایی که بعد بزر گتر مقطع آنها برابر یا بزرگتر از ۴ برابر بعد کوچکتر آن است، میتوان از ضوابط بند ٩-پ٢-٧-٢ برای دیوارها استفاده نمود. در این حالت باید فرض نمود که ستون از دو وجه روبرو در معرض آتش است. همچنین آرماتورهای طولی باید در دو لایه (یک لایه در سمت هر کدام از وجوه روبروی ستون) قرار داده شده و از نظر سازه ای به یکدیگر بسته شوند. در مواردی که ستونها مهار نشده بوده ویا محدودیت های اضافی ستون های مهار شده براساس بندهای ٩-پ٢-۶-٣ یا ٩-پ٢-۶-۴ در آنها رعایت نشده است مدت زمان مقاومت در برابر آتش باید بر اساس روش ٢ در بند ٩-پ٢-٣-١ محاسبه گردد.
٩-پ٢-۶-٣ روش محدود با استفاده از جدول برای تعیین کفایت سازهای ستون های مهار شده

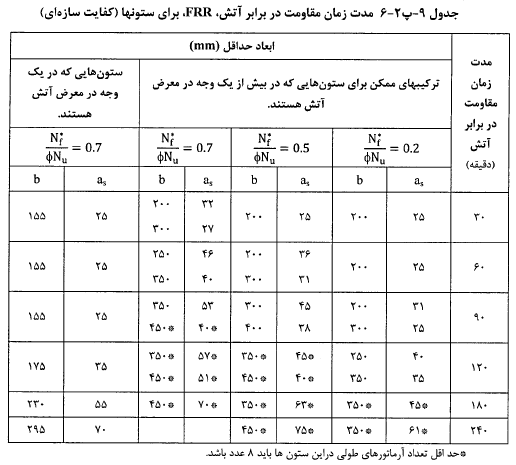

کفایت سازهای ستونها در صور تی که کلیه موارد (الف) تا (ث) زیر در آنها رعایت شده باشد را می توان بر اساس جدول ٩-پ٢-۶ تعیین کرد.

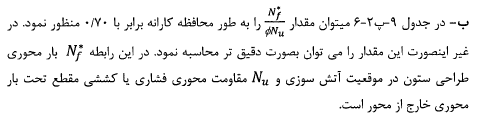

الف- بعد کوچک مقطع ستون و فاصله محوری آرماتورهای طولی از مقادیر جدول ٩-پ ٢-۶ برای مدت زمان مقاومت آتش مورد نظر کمتر نباشد.
پ- در صورتی که As ≥ ۰. ۰۲Ac بوده و مدت زمان مورد نیاز مقاومت در برابر آتش بیشتر از ۹۰ دقیقه باشد، میلگردهای ستون در بین کلیهی وجوه مقطع توزیع شوند.
ت- طول موثر ستون در شرایط آتش کمتر از ٣ متر باشد. این طول را می توان در همه حالات برابر با طول موثر ستون در درجه حرارت معمولی فرض نمود. در ستون های مهار شده این طول را میتولن در صورتی که مدت زمان مقاومت در برابر آتش از ٣٠ دقیقه بیشتر باشد برابر با ۰. ۵Lu منظور نمود.
ث- حداکثر خارج از مرکزیت ستون ۰. ۱۵b باشد.
٩ -پ٢-۶-۴ روش عمومی با استفاده از جدول برای تعیین کفایت سازهای ستون های مهار شده

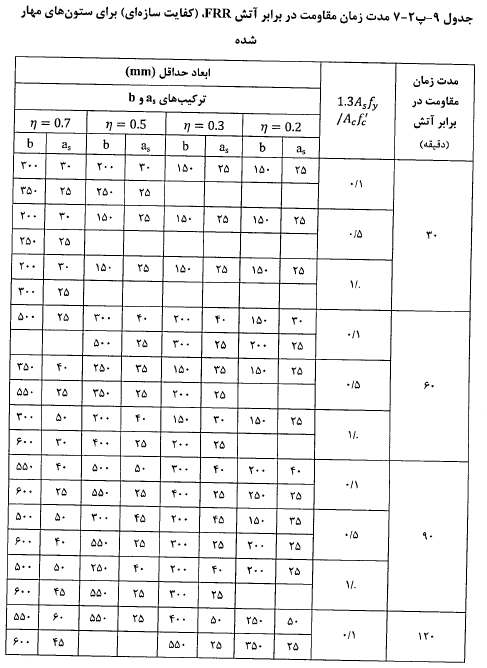

کفایت سازهای ستونها در صورتی که کلیه موارد (الف) تا (پ) زیر در آنها رعایت شده باشد را میتوان بر اساس جدول ٩-پ٢-٧ تعیین کرد.
الف- بعد کوچک مقطع ستون و فاصله محوری آرماتورهای طولی از مقادیر جدول ٩-پ٢-٧ برای مدت زمان مقاومت آتش مورد نظر کمتر نباشد.
ب- نسبت e/b کوچکتر از ۰/۲۵ وحداکثر خروج از مرکز ستون emax برابر ١٠٠ میلی متر باشد. e خروج از مرکز و مقدار آن برابر M*f/N*f میباشد.
پ- ضریب لاغری ستون در موقعیت آتش برابر یا کوچکتر از ٣٠ باشد.

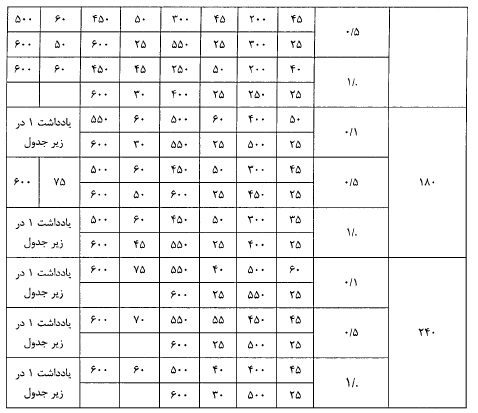

در جدول ٩-پ٢-٧، αs فاصله محوری، b بعد کوچکتر مقطع ستون مستطیلی، یا قطر مقطع دایرہ بوده، و مقدار η از رابطهی (٩پ٢-٢) محاسبه میگردد:
در جدول ٩-پ٢-۶ Φ ضریب کاهش مقاومت در ستونها مطابق بند ٩-٧-۴ میباشد.
یادداشت:
١-در جدول ٩-پ ٢-۶ بعد b (بعد کوچکتر مقطع مستطیل ویا قطر در مقطع دایره) برای ستون هایی که از یک وجه در معرض آتش قرار می گیرند، فقط برای حالت هایی قابل استفاده است که برستون وبر دیوار مجاور آن با همان FRR همراستا باشد در صورتی که یر ستون نسبت به دیوار بیرون زدگی داشته باشد، قسمتی از ستون که در دیوار واقع است باید قادر باشد کل بار وارده را تحمل نماید. در این حالت فاصلهی هر بازشو در دیوار از بر ستون باید حداقل برابر یا عرض ستون، b، برای زمان مقاومت مورد نظر در برابر آتش سوزی باشد. در سابر موارد باید فرض شود که ستون در بیش از یک وجه در معرض آتش قرار دارد.
یادداشتها:
١-حداقل عرض ستون باید ۶۰۰ میلیمتر بوده وکمانش آن باید ارزبابی شود. ساختمان های متعارف صادق است.
٢-نسبت لاغری ستون در معرض آتش، کوچکتر یا مساوی ٣٠ فرض شده است ابن ضابطه برای اکثر ستون های ساختمان های متعارف صادق است.
٣-در جدول ٩-پ-٢-٧ بعد b (بعد کوچکتر مقطع مستطیل ویا قطر در مقطع دایره) برای ستون هایی که از یک وجه در معرض آتش قرار می گیرند، فقط برای حالت هایی قابل استفاده است که بر ستون ویر دیوار مجاور آن همراستا باشد. در صورتی که بر ستون نسبت به دیوار بیرون زدگی داشته باشد قمتی از ستون که در دیوار واقع است باید قادر باشد کل بار وارده را تحمل تماید. در این حالت فاصلهی هر بازشو در دیوار از یر ستون باید حداقل برابر با عرض ستون، b، برای زمان مقاومت مورد نظر در برابر آتش سوزی باشد در سایر موارد باید فرض شود که ستون در بیش از یک وجه در معرض آتش قرار دارد.
