بند پ-۳-۴ مبحث 9 نهم مقررات ملی ساختمان : طرح و اجرای ساختمان‌های بتن‌آرمه

بند پ-۳-۴ - اعضای فشارى (بست‌ها)

٩-پ ٣-۴-١ مقاومت بست‌ها

٩-پ٣-۴-١-١ مقاومت فشاری اسمی هر بست، Fns، به صورت زیر محاسبه می‌شود:

الف) در بست بدون آرماتورهای طولی

ب) در بست با آرماتورهای طولی

در روابط فوق، Fns برابر با کوچکترین مقدار محاسبه شده در دو انتها، Acs سطح مقطع بست در انتهای مورد نظر در وجه ناحیه‌ی گره، و fce مقاومت فشاری موثر بتن بوده وبراساس بند ٩-پ٣-٢-١-٣ محاسبه می‌شود. هم چنین A's سطح مقطع آرماتور فشاری در امتداد طول بست، و f's تنش آرماتورهای فشاری است که بر اساس ظرفیت محوری اسمی بست محاسبه می‌شود. برای آرماتورهای با تنش تسلیم کم‌تر از ۴۲۰ مگاپااسکال، مقدار f's را می توان برابر با fy در نظر گرفت.

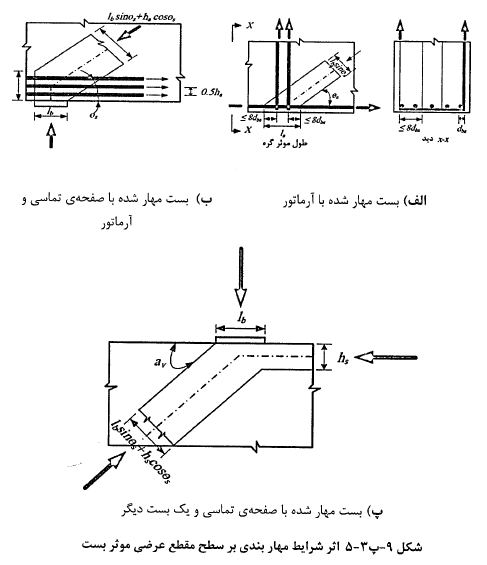

مقدار Acs باید با در نظر کرفتن سطح بتن موجود و شرایط مهار بندی در انتهای بست، طبق شکل ٩-پ٣-٥ محاسبه شود. هنگامی که بست فقط با آرماتورگذاری مهار شده است، سطح بتن موثر می‌تواند تا فاصله‌ی حداکثر ٨ برابر قطر آرماتور طولی از آرماتور وجه طولی خاموت های بسته شده منظور شود؛ و پوشش بتن طبق شکل ٩-پ٣-٥ نادیده گرفته شود.

٩-پ٣-۴-١-٢ مقاومت فشاری موثر بتن در یک بست، fce، بر اساس بندهای ٩-پ٣-۴-١-٣ و٩-پ٣-۴-١-٥ محاسبه می‌شود.

٩-پ٣-۴-١-٣ مقاومت فشاری موثر بتن، fce، در هر انتهای بست از رابطه‌ی زیر محاسبه می‌شود:

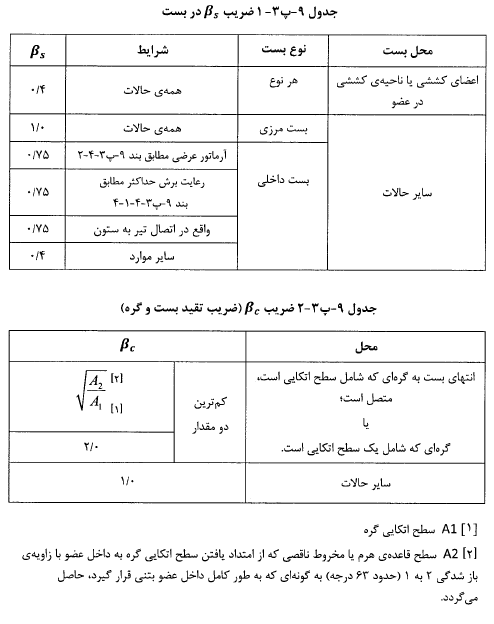

در رابطه‌ی فوق، βs و βc ضریبهای اصلاح مقاومت موثر بتن در بست هستند که بر اساس جدول های ٩-پ٣-١ و ٩-پ٣-٢ محاسبه می‌شوند. در این ضریب‌ها اثرات ترک خوردگی، آرماتور‌های عرضی و تقید انتهایی بست بر روی مقاومت فشاری موثر بتن در نظر گرفته شده اند.

٩-پ٣-۴-١-۴ در صورتی که ابعاد عضو یا ناحیه‌ بتنی به گونه‌ای باشند که برش از مقدار زیر تجاوز نکند، می توان بدون رعایت بند ٩-پ٣-۴-٢ از ضریب βs برابر با ۰/۷۵ استفاده نمود.

در رابطه‌ی فوق، θ زاویه ی بست، λ ضریب بتن سبک، و λs ضریب اثر اندازه است که در صورت رعایت بند ٩-پ٣-۴-٢ برابر ۱/۰ در نظر گرفته می‌شود؛ ودر غیر این صورت از رابطه‌ی (٩-پ٣-۶) تعیین می‌شود.

٩-پ٣-۴-١-٥ در صورت استفاده از آرماتورهای محصور کننده در طول بست، می توان اثر این آرماتورها در افزایش مقدار fce را بر اساس آزمایش و یا روابط تحلیلی معتبر منظور نمود.

٩۔پ٣-۴-٢ آرماتور توزیعی کنترل ترک در بست‌های داخلی

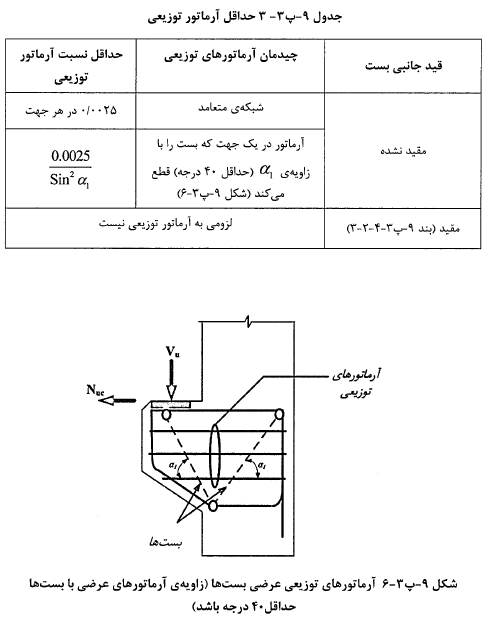

٩-پ٣-۴-٢-١ در اعضای فشاری داخلی که باضریب βs=۰. ۷۵ محاسبه شده‌اند، آرماتورهایی جهت تحمل کشش عرضی ایجاد شده در اثر کسترده شدن سطح فشار در قسمت های میانی بست، مطابق با جدول ٩-پ٣- ٣ توزیع می‌شوند.

٩-پ٣-۴-٢-٢ فاصلەی آرماتور‌های توزیعی بر اساس جدول ٩-پ٣-٣ نباید از ٣٠٠ میلی متر تجاوز کند.

٩-پ٣-۴-٢-٣ بست‌ها در صورتی به طور جانبی مقید محسوب میشوند که در امتداد عمود بر صفحه‌ی مدل بست و بند (یا صفحاتی که در حالت مدل سه بعدی، عضو در آن‌ها قرار می‌گیرد)، به یکی از شرایط زیر مقید باشند:

الف) ناحیه‌ی غیر پیوسته در امتداد عمود بر صفحه‌ی مدل بست و بند پیوسته باشد.

ب) بتن مقید کننده‌ی بست بعد از هر وجه جانبی آن، حداقل معادل نصف عرض بست امتداد یابد (در مدلهای سه بعدی که عرض عضو وضخامت بتن مقید کننده متغیر هستند، نسبت ضخامت به عرض در نواحی میانی عضو کنترل گردد).

پ) بست در اتصال تیر به ستون واقع شده باشد؛ واتصال از هر طرف توسط تیرها یا دال بتنی محصور شده باشد.

٩-پ٣-۴-٢-۴ طول مهاری آرماتورهای توزیعی کنترل ترک بست های داخلی، باید تا قبل از رسیدن به وجوه عضو تامین شده باشد. در صورتی که طول کافی برای تامین طول مهاری موجود نباشد، قلاب انتهایی آرماتور کنترل ترک حول آرماتور طولی کفایت می‌کند.

٩-پ٣-۴-٣ جزئیات آرماتور گذاری طولی بست‌ها

٩-پ٣-۴-٣-١ آرماتورهای فشاری باید موازی با محور بست بوده وباید در طول بست با تنگ های بسته مطابق بند ٩-پ٣-۴-٣-٣ و یا با دورپیچ هایی مطابق بند ٩-پ٣-۴-٣-۴ محصور شده باشند.

٩-پ٣-۴-٣-٢ آرماتور‌های فشاری باید در وجه ناحیه‌ی گره به گونه‌ای مهار شوند که بتوانند تنش f's را که براساس بند ٩-پ٣-۴-١ محاسبه می‌شود، تأمین نمایند.

٩-پ٣-۴-٣-٣ تنگ‌های بستەی در بر گیرنده‌ی آرماتورهای فشاری بست، باید مطابق بند ۹-٢١-۶-٢ وسایر قسمت های این بند باشند.

الف - فاصله ی تنگ‌های بسته، s از یک دیگر نباید از کوچکترین مقدار بعد کوچک مقطع بست، ۴۸ برابر قطر تنگ، و یا ١۶ برابر قطر آرماتور طولی فشاری بیش‌تر باشد.

ب - اولین تنگ بسته نباید بیش از ۰. ۵s از وجه ناحیه‌ی گره در هر یک از دو انتهای بست دورتر قرار داده شود.

پ - تنگ‌های بسته باید طوری نصب شوند که هر کدام از میلگرد‌های طولی واقع در گوشه‌های عضو، و یا سایر آرماتور‌های طولی به صورت یک در میان، به وسیله‌ی گوشه‌ی تنگ‌ها و یا سنجاقی‌ها با زاویه‌ی قلاب انتهایی حداکثر ١٣۵ درجه که به طرف داخل خم شداند، در بر گرفته شوند؛ و فاصله‌ی هیچ کدام از آرماتور‌های طولی غیر واقع در گوشه‌ی تنگ یا سنجاقی از این آرماتورها از ١٥٠ میلی متر بیش‌تر نباشد.

٩-پ٣-۴-٣-۴ دور پیچ‌های محصور کنندەی آرماتورهای فشاری باید مطابق بند ۹-۲۱-۶-۳ باشند.بتنبتنآباآبامقاومت فشاریمقاومت فشاریاعضای فشاریاعضای فشاریلاندالاندامهاربندی سطح مقطع عرضیمهاربندی سطح مقطع عرضیپیوست مبحث نهمپیوست مبحث نهمجدول حداقل آرماتور نوزیعیجدول حداقل آرماتور نوزیعی
